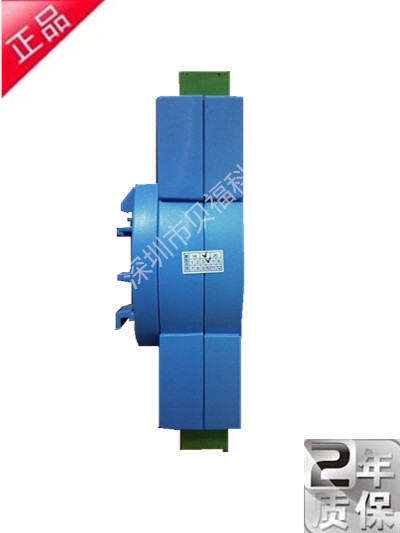

产品详细介绍四路输入四路输出模拟信号隔离器
（DIN44 IRT系列采用光耦隔离技术）
主要特性:
>>精度等级：0.1级、0.2级。产品出厂前已检验校正，用户可以直接使用
>>所有输入、输出及供电电源之间全部互相隔离。
>>辅助电源：5V/12V/15V/24VDC（范围±10%）
>>四路国际标准信号输入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等
>>四路输出标准信号：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高负载能力
>>全量程范围内极高的线性度（非线性度<0.2%）
>>标准DIN35 导轨式安装（尺寸：120 x 70 x 43mm）
>>具有较强的抗电磁干扰和高频信号干扰能力
应用：
>>模拟信号数据隔离、采集和变换，信号隔离器
>>隔离4-20mA或0-20mA信号传输
>>工业现场信号隔离及变换
>>信号长线无失真传输
>>仪器仪表信号收发
>>电力监控、医疗设备隔离
>>变频器信号隔离采集
>>PLC/FA 电机信号隔离控制
>>非电量信号变送
产品选型表：
DIN44 IRT – U(A)□ - P□ –O□
输入信号 供电电源 输出信号
电压 代码 电流 代码 Power 代码 电流 代码 电压 代码
0-5V U1 0-1mA A1 24VDC P1 0-20ma O2 0~5V O4
0-10V U2 0-10mA A2 12VDC P2 4-20ma O1 0-10V O5
0-75mV U3 0-20ma A3 5VDC P3 用户自定义 Oz 1-5V O6
0-2.5 U4 4-20mA A4 15VDC P4 用户自定义 Oz
用户自定义 Uz 用户自定义 Az
选型举例：
例1：输入四路信号:0-10V 供电电源:24V 输出四路信号:4-20ma 型号:DIN44-IRT-V2-P1-A4
例2：输入四路信号:0-10V 供电电源:12V 输出四路信号:0-10V 型号:DIN44-IRT-V2-P2-V2
例3：输入四路信号:0-3V 供电电源:24V 输出四路信号:4-20ma 型号:DIN44-IRT-Vz-P1-A4（Vz:0-3V）
产品最大绝对额定值：
Continuous Isolation Voltage（持续隔离电压）:3000VDC
Junction Temperature（工作温度）:+85℃
Storage Temperature （存贮温度）:+150℃
电源电压范围：±10%Vin
注意：如果超出上述范围，产品可能会引起永久性损坏。
通用参数
参数名称 测试条件 最小 典型值 最大 单位
隔离耐压 50Hz，1分钟,漏电流1mA 2500 VDC
耐冲击电压 3KV， 1.2/50us(峰值)
工作温度 -25 +70 ℃
工作湿度 无凝露 10 90 %
存储温度 -45 +80 ℃
存储湿度 10 95 ℃
输入参数 输出参数
输入项目 输入阻抗 电源损耗 输入过载能力 输出项目 输出过载能力 响应时间
0-5V ≥300KΩ 电压输出
< 0.6W
电流输出
<1.5W 2.0倍额定：连续 4-20mA 负载电阻
不超过350Ω ≤1mS
0-10V 0-20mA
0-1mA 1KΩ 1.5倍额定：连续
3.0倍额定：1S
0-10mA TYP：250Ω
可自设定 0-5V ≥2KΩ
0-20mA 0-10V
4-20mA 1-5V
注: 电流输出型如果要求负载电阻500Ω,请另做注明
引脚定义：
引脚 名 称 描 述 引脚 名 称 描 述
1 OUT1+ 模拟信号1输出正端 11 NC 空脚
2 OUT1- 模拟信号1输出负端 12 NC 空脚
3 OUT2+ 模拟信号2输出正端 13 IN4+ 模拟信号4输入正端
4 OUT2- 模拟信号2输出负端 14 IN4- 模拟信号4输入负端
5 OUT3+ 模拟信号3输出正端 15 IN3+ 模拟信号3输入正端
6 OUT3- 模拟信号3输出负端 16 IN3- 模拟信号3输入负端
7 OUT4+ 模拟信号4输出正端 17 IN2+ 模拟信号2输入正端
8 OUT4- 模拟信号4输出负端 18 IN2- 模拟信号2输入负端
9 PW+ 电源正端 19 IN1+ 模拟信号1输入正端
10 GND 电源负端 20 IN1- 模拟信号1输入负端
注意事项:
1、使用前根据装箱单，以及产品标签，仔细核对和确认产品数量、型号和规格。
2、使用时必须按所选产品型号对应的接线参考图，正确连接信号输入、输出和电源线，检查无误后再接通电源和信号。
3、当用表笔直接测量信号时，请将端子旋紧。
4、使用环境应无导电尘埃和破坏绝缘、金属的腐蚀性气体存在。
5、集中安装时，安装间距≥10mm。
6、产品出厂时已调校好，请勿随意调校。确需现场调校时，请与我公司联系。
7、产品为一体化结构，不可拆卸，同时应避免碰撞和跌落。本产品质保2年，在此期间，本公司免费维修或更换。人为损坏或者涂改和撕下产品上的任何标贴的概不退换。
8、产品内部未设置防雷击电路，当产品的输入、输出馈线暴露于室外恶劣气候环境之中时，请注意采取防雷措施。
9、产品规格更新时恕不另行通知。
