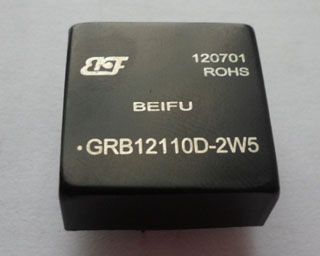

12v转200v、24v转300v、24v转180v
|
 |
产品型号：GRB12150D-2W
产品代码：
产品价格：
折 扣 率： 0
最后更新：2019-05-10
关 注 度：4327
生产企业：誉诚（深圳）实业科技有限公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|
产品详细介绍GRB系列 GRBxxxxD-xW 2 ~10W （2：1）宽电压输入高电压稳压输出GRB系列（2：1）宽电压输入高电压稳压输出金属外壳屏蔽封装模块电源介绍
GRB 2~10W 系列模块电源是一种DC-DC升压变换器。该模块电源的输入电压分为：9~18V、及18~36VDC标准（2：1）宽输入电压范围(宽电压输入模块电源是指输入电压可以允许在很宽的范围内变化)。输出单电压：100VDC、110VDC、150DC、200VDC、250VDC等，具有功率密度大，输出功率高，应用范围广等优点。
技术参数
输出特性
技术指标 技术参数 测试条件
稳压精度 3.0 %max 0%~100%负载范围
电压调整率 0.5%max 满载
负载调整率 +/-0.5% type.
+/-1% max. (No load to full load) 0%~100%负载范围
纹波和噪声 ≤150 mV p-p, max 20MHz带宽
动态响应速度 ≤150us 25%负载~满载
启动延迟时间 500ms
输入特性
输入电压范围 （12VDC）9.0—18VDC
（24VDC）18—36VDC
线性高速率 0.5% 低端 ~ 高端
一般特性
开关频率 300KHz 典型值
转换效率 参见型号选择表
隔离电压 不隔离 输入和输出之间
平均无故障间隔时间 1000000小时
温度系数 0.02%/℃
环境特性
工作温度范围 -40℃~+85℃
储存湿度 -55℃~+125℃
相对湿度 10%~90%
冷却方式 自由空气
GRB系列 GRBxxxxD-xW 2 ~10W (2:1)宽电压输入高电压稳压输出
产品型号选择指南
产品型号 输入电压（VDC） 输出电压（VDC） 输出电流（mA） 效率（%）
标称值 输入范围
GRB12110D-2W5 12 .0 9.0~18.0 110 20 80
GRB12150D-2W 12 .0 9.0~18.0 150 14 82
GRB12250D-2W 12 .0 9.0~18.0 250 8 85
GRB24110D-2W 24 .0 18.0~36.0 110 18 82
GRB24150D-2W 24 .0 18.0~36.0 150 13 84
GRB24250D-2W 24 .0 18.0~36.0 150 8 86
GRB12110D-3W 12 .0 9.0~18.0 110 27 80
GRB12150D-3W 12 .0 9.0~18.0 150 20 82
GRB12250D-3W 12 .0 9.0~18.0 250 12 85
GRB24110D-3W 24 .0 18.0~36.0 110 27 82
GRB24150D-3W 24 .0 18.0~36.0 150 20 83
GRB24250D-3W 24 .0 18.0~36.0 250 12 85
GRB12150D-5W 12 .0 9.0~18.0 150 34 85
GRB12250D-5W 12 .0 9.0~18.0 250 20 86
GRB24110D-5W 24 .0 18.0~36.0 110 45 85
GRB24150D-5W 24 .0 18.0~36.0 150 34 87
GRB24250D-5W 24 .0 18.0~36.0 250 20 88
GRB12110D-6W 12 .0 9.0~18.0 110 55 76
GRB12150D-6W 12 .0 9.0~18.0 150 40 78
GRB12250D-6W 12 .0 9.0~18.0 250 25 80
GRB24110D-6W 24 .0 18.0~36.0 110 55 78
GRB24150D-6W 24 .0 18.0~36.0 150 40 79
GRB24250D-6W 24 .0 18.0~36.0 250 25 81
GRB12100D-8W 12 .0 9.0~18.0 100 80 78
GRB12150D-8W 12 .0 9.0~18.0 150 50 80
GRB12250D-8W 12 .0 9.0~18.0 250 30 82
GRB系列 GRBxxxxD-xW 2 ~10W (2:1)宽电压输入高电压稳压输出
产品型号 输入电压（VDC） 输出电压（VDC） 输出电流（mA） 效率（%）
标称值 输入范围
GRB24100D-8W 24 .0 18.0~36.0 100 80 79
GRB24150D-8W 24 .0 18.0~36.0 150 50 81
GRB24250D-8W 24 .0 18.0~36.0 250 30 83
GRB12100D-10W 12 .0 9.0~18.0 100 100 80
GRB12150D-10W 12 .0 9.0~18.0 150 67 82
GRB12250D-10W 12 .0 9.0~18.0 250 40 85
GRB24100D-10W 24 .0 18.0~36.0 100 100 82
GRB24150D-10W 24 .0 18.0~36.0 150 67 83
GRB24250D-10W 24 .0 18.0~36.0 250 40 85
外型尺寸及引脚描述
GRB 2~5W系列 产品尺寸：25.4x25.4x10.14 单位: mm
* 产品设计与规格如有更改,恕不另行通知。
GRB系列 GRBxxxxD-xW 2 ~10W (2:1)宽电压输入高电压稳压输出
GRB 6~10W系列 产品尺寸：50.8x25.4x10.14 单位: mm
PIN脚 2W~5W 引脚功能说明
1 +Vin 输入正
2 GND 输入负
3 +Vout 输出正
4 NC 空脚
5 GND 输出负
PIN脚 6W~10W 引脚功能说明
1 +Vin 输入正 5 +Vout 输出正
2 GND 输入负 6 ADJ 调整端
3 REM 遥控端 7 NC 空脚
4 GND 输入负 8 GND 输出负
产品应用图
备注：GRB系列高电压稳压输出高于80VDC的产品请在输出端增加一个滤波电容。
产品选型举例：
1、 型号：GRB12110D-2W5，输出端C4电容可选 47UF/200V的电解电容。
输入电压Vin：9~18VDC；输出电压Vout：110VDC；输出功率：2.5W
2、 型号：GRB24250D-10W，输出端C4电容可选 47UF/400V的电解电容。
输入电压Vin：18~36VDC；输出电压Vout：250VDC；输出功率：10W
|
|
