产品型号：XT-360
产品代码：
产品价格：
计量单位：台
折 扣 率： 0
最后更新：2019-09-04
关 注 度：5279
生产企业：北京芯同汇科技有限公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|
产品详细介绍仪器版本分为基础版（XT360）、AT版本（XT360-AT）和带GPS和SD卡的AT版本（XT360-Pro，全功能版本）。仪器充电口和数据接口二合一，物理形态为microUSB接口，通过USB转串口模块可以实现PC端控制（USB转串口�？樵停�，通信协议为内置AT指令集（独立的AT编程指南）。此外，pro版本除AT数据交互功能外，还内置GPS和SD卡（32GB）可以实现设备坐标定位，UTC时间同步记录并存储频谱数据，还可以实现测量录像与回放功能，路测数据导出等。
便携频谱应用广泛，如上图所示。
在运营商应用中，能覆盖所有sub-6G频段范围，覆盖各运营商的所有频率，包括最近建网的5G通信的各个频段（具体的频段分配可参考无线电委员会规定或各运营商的频段）。
在军工与警用领域，可作为演习与战场电磁评估、技术侦查、通信、雷达以及各射频单元测量与维修等等应用。
在高校应用领域，可批量作为电子类相关专业专科、本科与研究生的竞赛、课题与实验用设备。
在电网应用中，可作为泛在电力物联网的测试与生产工具，电网专用频段（如230MHz专用频段）的测试工具。
在民航应用中，可作为民航专用频段的通信和机载无线设备的测试工具。
在广电应用领域，可作为有线闭路电视信号的监测工具，也可作为FM电台、应急频段、黑广播的监测工具。
在轨道交通领域，可作为铁路无线专网（GSM-R标准，未来LTE-R标准）路测工具、地铁无线列控系统的在线监测仪器。
在无人机领域，如行业无人机通信与干扰测试、消费无人机信号测试。
在无线音响领域，如赛事舞台、演唱会和晚会中，设置话筒频率规划、射频电缆的信号衰减、信道的干扰以及信号覆盖的强弱等等。
在物联网的研发、生产、测试领域，比如：网关和无线模组测量、遥控器、对讲机、无线玩具等等。
在车载设备领域，比如：无线车钥匙评估、车载无线设备、跟踪器检测、车辆电磁干扰与屏蔽测试、车联网V2X的测试工具。
1.2 产品功能

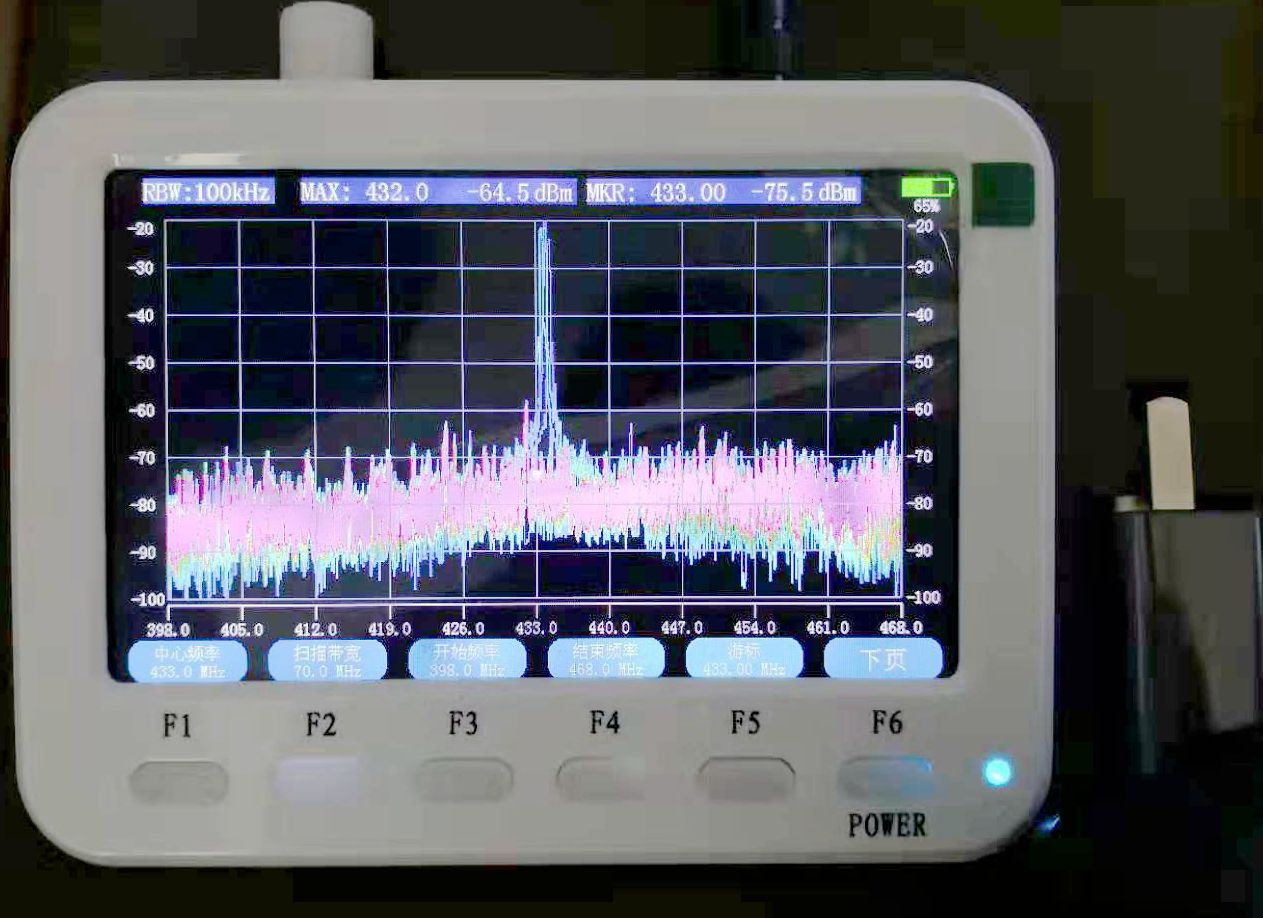

频谱仪的总功能分为实时频谱模式、热力图模式和瀑布图模式。
1. 实时频谱分析模式：实时频谱曲线扫描，可以设置SPAN（扫宽）/RBW（分辨带宽）/CENT（中心频率）/MARKER（标记点）功能，或设置开始和结束频率，MAXHLOD（最大值保持）功能，最大功率（MAX/PEAK）自动检测与标识等功能。
2. 频谱瀑布图模式：显示一段时间（时间长短和扫宽以及RBW相关，最短几秒，最长可达几十分钟）内随时间变化的频谱分布，通过颜色红蓝来标识信号相对强弱，类似瀑布一样记录频谱随时间的分布，便于查看频率干扰以或发射泄漏等问题
3. 频谱热力图模式：显示一段时间内的频谱重复出现的密度，单次出现为蓝色，重复次数越多显示越趋于红色，便于分析一段时间的频谱统计特征。
1.1 频谱仪S11反射参数测试示意图
1.3 便携频谱分析仪指标
项目 参 数
型号 XT-360
S11反射系数
（典型值) -15~-20dB
频率范围（MHz） 30~6000MHz
功率误差 不大于1dB（30MHz~3GHz，校准后）
不大于2dB（全频校准后）
RBW（kHz）设置 3、10、20、50、100、200、500kHz
DANL（平均底噪，3kHz RBW） -130dBm@3kHz RBW（典型值）
-132dBm@3kHz RBW（最小值）
归一化底噪 -163dBm/Hz（典型值）
-165dBm/Hz（最小值）
幅度精度 +-1dBm
信号测量
线性范围 -132 ~ -25dBm（30M~1.4GHz）
-128 ~ -20dBm（1.4G~4.4GHz）
-120 ~ -10dBm（4.4G~6GHz）
（更大信号加衰减器接入）
每个点扫描最快时间 1ms（RBW=500kHz）
显示刷新频率 最快8Hz（每秒刷新8屏）
中心与扫描宽度设置 支持
Marker（标记点） 支持
峰值自动检测 支持
MAXHOLD功能 支持
参考电平可调 支持
瀑布图（色谱图） 支持
热力图 支持
内置RTC时钟 支持
内置SD卡 支持（仅XT360-Pro型号）
串口AT指令集 支持（XT360-AT型号和XT360-Pro型号）
GPS 支持（仅XT360-Pro型号）
睡眠时间设置 支持
语言种类 英语、简体中文、繁体中文
液晶分辨率 TFT 800×480
液晶亮度设置 支持
液晶尺寸 5寸
射频接口 SMA-K
电池容量 4800mAh（典型）
电池类型 松下21700锂电池
充电时间 4～5小时
适配器规格 5V/2A（方便充电宝使用）
充电接口 Micro USB接口
AT数据接口 Micro USB接口（内部实际UART串口）
电池续航时间 5~6小时
外形尺寸 135mm*101mm*30mm（不包含旋钮及天线高度）
|
|
