产品详细介绍一、产品特点

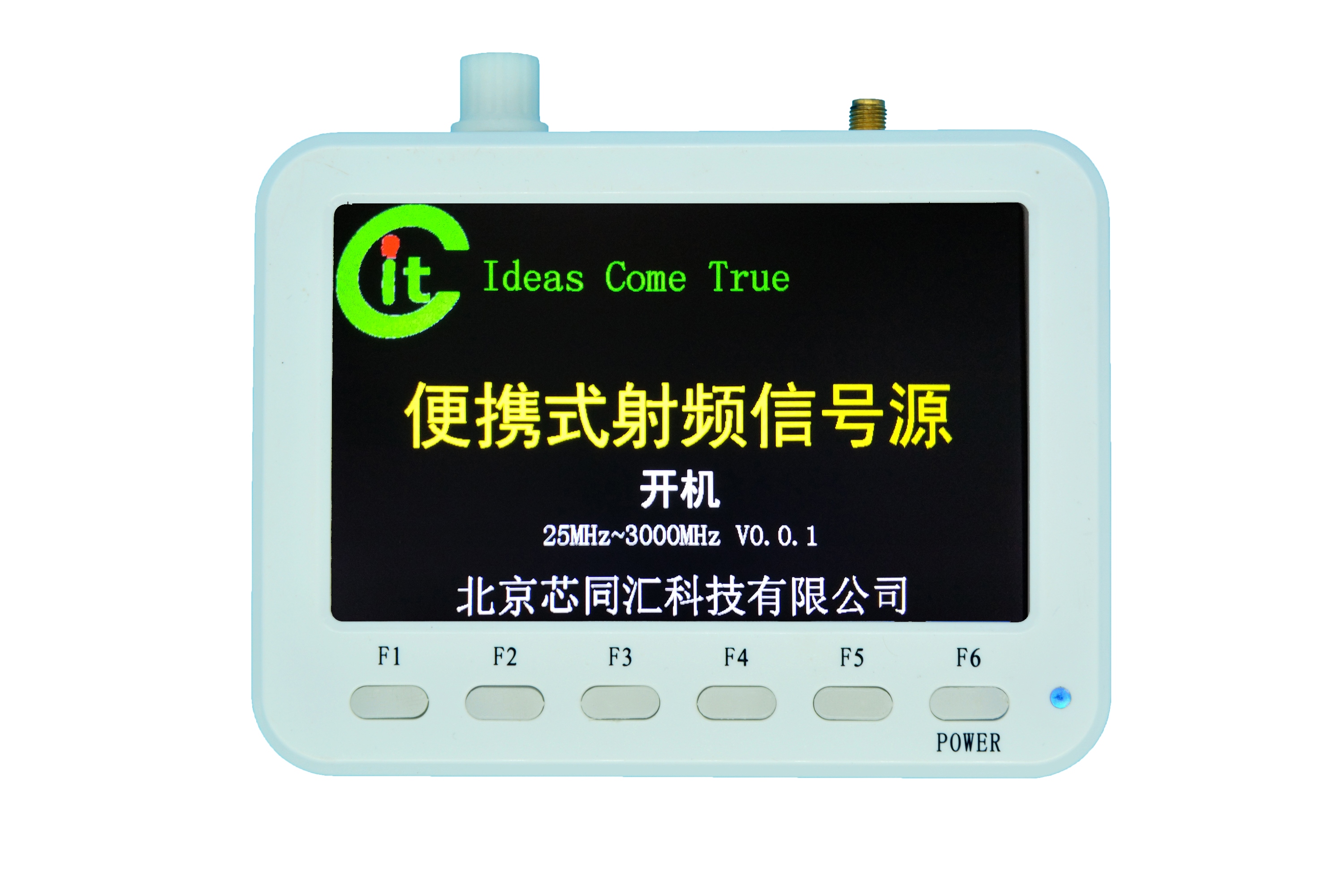

SG3000型便携式射频信号源，信号频率范围25MHz~ 3GHz，功率动态范围-41.5dBm ~ 15dBm（参考值）。
此款射频信号源频率和功率可调，可用于射频放大器、开关、滤波器、干扰等测试，也可用于无线通信与射频电路研发。
二、主要功能
单频点输出：信号频率，25MHz~ 3GHz；信号功率， -41.5dBm ~ 15dBm（参考值）；（信号频率与信号功率可调，可调功率范围参照第6.2节）
扫频输出：100ms/1s/10s 间隔，起始频率、停止频率、步进频率、发射功率可调。
三、推荐应用
此款射频信号源频率和功率可调，可用于射频放大器、射频增益模块、射频开关、射频滤波器、混频器、衰减器、双工器、线路衰减、天线测量等测试，也可用于无线通信与射频电路研发。
四、技术参数
频率
频率范围 25MHz 至 3GHz
频率分辨率 ≥ 3Hz （典型值）
功率
功率范围 -41.5dBm ~ 15dBm （典型值）
功率分辨率 ≥ 1dBm（典型值）
频率扫描
扫描方式 步进扫描（等间隔的频率步进）
扫描模式 连续
扫描范围 仪器频率范围内
步进变化 线性
频率步进 1kHz （最小）
驻留时间 100ms、1s、10s
显示
类型 TFT LCD
分辨率 800×480
尺寸 5寸
电源
电池容量 3300mAh（典型）
电池类型 松下18650锂电池
充电时间 2～3小时
电池续航时间 1～2小时
尺寸
外形尺寸 135mm*101mm*30mm（不包含旋钮及天线高度）
环境
工作温度 -20～45度
存储温度 -20～70度
射频接口 SMA-K
内置RTC时钟 支持
接口
射频接口 SMA-K
充电接口 Micro USB接口
配件
2.4G 全向天线 频率范围. : 2.4 ～ 2.5 GHz
驻波比. : <= 1.5
增益 : 6 dBi
特性阻抗:50 ohm
接口 : SMA-J
5V 电源适配器 5V 2A
用户手册 一份
纸质包装盒 一套
充电线 Micro usb 充电线 一条
|
|
