产品型号：CCD-RFID-IOT
产品代码：
产品价格：1000
计量单位：台
折 扣 率： 0
最后更新：2020-01-11
关 注 度：4670
生产企业：成都无线龙通讯科技有限公司天津分公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|

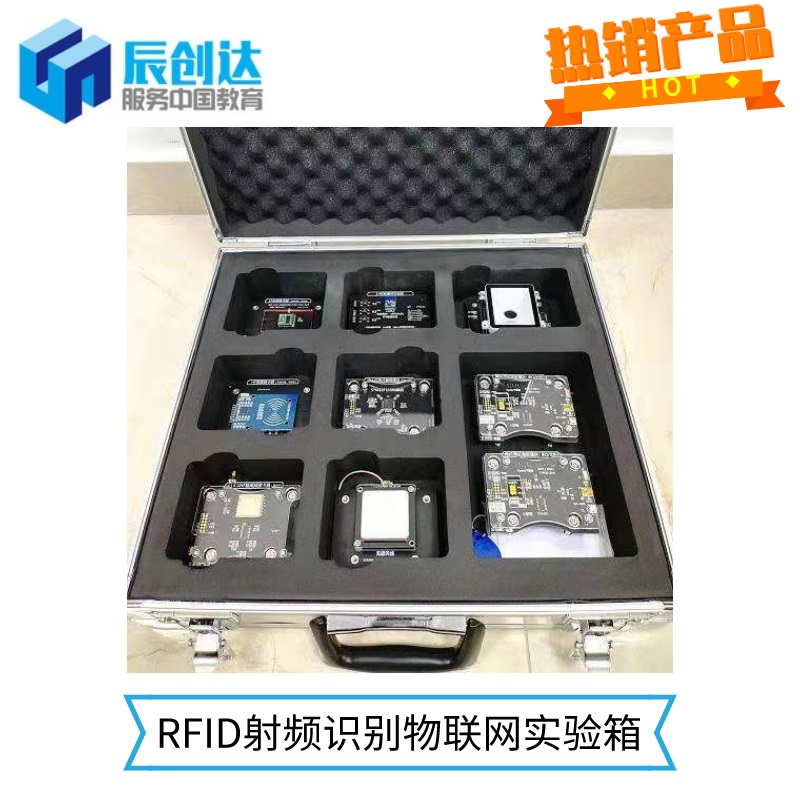

产品详细介绍 RFID射频识别物联网实验箱 磁吸搭积木式架构
RFID射频识别基本单元 = STM32 ARM单片机处理器模块 + RFID读卡器模块（LF/HF/UHF）+ 电子标签
该实验箱所有模块采用磁吸式接口设计及搭积木式架构，采用标准的12路弹性插针，可以实现供电、仿真调试、数据通信、IO口拓展等功能；同时支持搭积木式的多级磁吸连接，无须外接跳线，通过弹性插针即可通信。即：调试底板模块+STM32处理器模块+RFID读卡器模块（LF/HF/UHF）（3层垂直积木，无须额外接线），可拓展性极强，如下图所示：
125KHz LF低频RFID模块（1个）
支持125Khz－134.2KHz（LF低频)，非接触式IC卡读写器，操作方法简捷、方便，读卡速度快；
支持低频RFID标签卡UID读取；
最大读写距离可达10cm；
ISO11784/85标准设计，支持TK4100,GK4100,EM4100及其兼容芯片，支持TEMIC 5557,ATA5567,ATA5577，支持hitag-s，支持EM4469,EM4302,EM4305；
低频RFID模组由分立器件搭建，展现低频RFID电路原理
支持低频RFID标签卡块数据的读取
数据的读写支持16进制与非16进制格式；
提供动态链接库，以及C#方面软件的源代码，并且符合正版书籍内容；
支持二次开发。
13.56MHz HF高频RFID模块（1个）
模块采用NXP推出非接触式读写卡芯片RC522；
工作频率：13.56MHz；
自动应答类型:近场；
感应区域:0～10Cm；
高频RFID模组由分立器件搭建，展现高频RFID电路原理；
持ISO14443 1～4/type A/B和15693协议，可对逻辑加密卡及CPU卡操作，可演示完备的卡片防冲突机制；
支持SPI接口、I2C接口和UART三种通信接口；
模块支持高频M1卡、CPU卡分步骤读写；
主要控制信号通过测试环引出，便于外接控制及测量；
提供动态链接库，以及C#方面软件的源代码，并且符合正版书籍内容；
支持二次开发。
915MHz UHF超高频RFID模块+UHF超高频天线（1个）
采用超高频RFID专用芯片模拟电路和先进DSP技术；
支持EPC C1 GEN2/ISO 18000-6C与18000-6B多协议；
提供RSSI值，也就是标签返回射频信号强度值；
超高频RFID模组由分立器件搭建，展现超高频RFID电路原理；
射频电路设计PA功放，功率达26db，读取距离大于5米；
支持超高频RFID标签UID读取；
支持超高频RFID标签存储器选择，存储器包含保留内存、EPC存储器、TID存储器、用户存储器可选；
支持超高频RFID标签数据写入；
自带收发命令的调试信息，可以查看当前串通信的数据信息；
输出频率范围覆盖国际和国内标准。全面支持国际常用超高频RFID标准，包括所有码率和编码选项；
模块支持RS232、TTL串口两种接口；
提供动态链接库，以及C#方面软件的源代码，并且符合正版书籍内容；
支持二次开发。
有源RFID模块（2个）
内嵌2.4GHz低功耗无线收发内核，空中速率1Mbps（MAX）；
内建高性能51内核，16KB flash，1KB RAM，1KB NV RAM；
内置128bit AES硬件加密，32bit 硬件乘除协处理器，6~12bit ADC，两路PWM、I2C，UART，硬件随机数产生器，WDT、RTC、模拟比较器等；
配置板载天线及外置天线接口；识别距离板载天线不小于20M，外接天线不小于80M；
识别能力50张/次，防冲突；
提供动态链接库，以及C#方面软件的源代码，并且符合正版书籍内容；
支持二次开发。
ARM单片机处理器模块（3个）
采用STM32F103处理器，采用积木式探针，可以实现对RFID模块进行控制功能。提供1个复位键，用于系统的复位。所有IO口都通过跳线针的形式引出在开发板的四周，可以方便学生进行跳线的连接方式。支持ADC、SPI、IIC、UART、PWM等接口。底部采用标准的12路弹性插针，可与调试底板模块标准连接，用于程序下载、串口调试、供电等功能。无须外部接线，磁吸形式。提供RFID模块通用接口，RFID模块接口功能可直接通过拨码开关选择切换，无需修改程序代码便可实现功能自动切换。
调试底板模块（3个）
调试底板模块采用标准的12路弹性插针接口，可与ARM单片机处理器模块RFID模块标准连接。提供2个串口，可通过跳线帽进行切换，1个ARM单片机程序下载接口，1个ZigBee C51单片机程序下载接口，1个mini USB接口，1个5V USB接口。用于程序下载、串口调试、供电等功能，无须外部接线，磁吸形式。
系统开发软件资源：
1、提供基于PC端的C#软件开发、上位机软件开发、下位机软件开发等资源，并提供源代码。
2、提供基于STM32单片机基础实验，并提供源代码。
3、提供基于ARM的RFID应用实验，并提供源代码。
4、提供基于Linux系统下的RFID相关软件资源，并提供源代码。
5、提供基于Android系统下的RFID相关软件资源，并提供源代码。
6、提供基于web端（H5）的RFID相关软件资源，并提供源代码。 |
|
