一、产品概述：

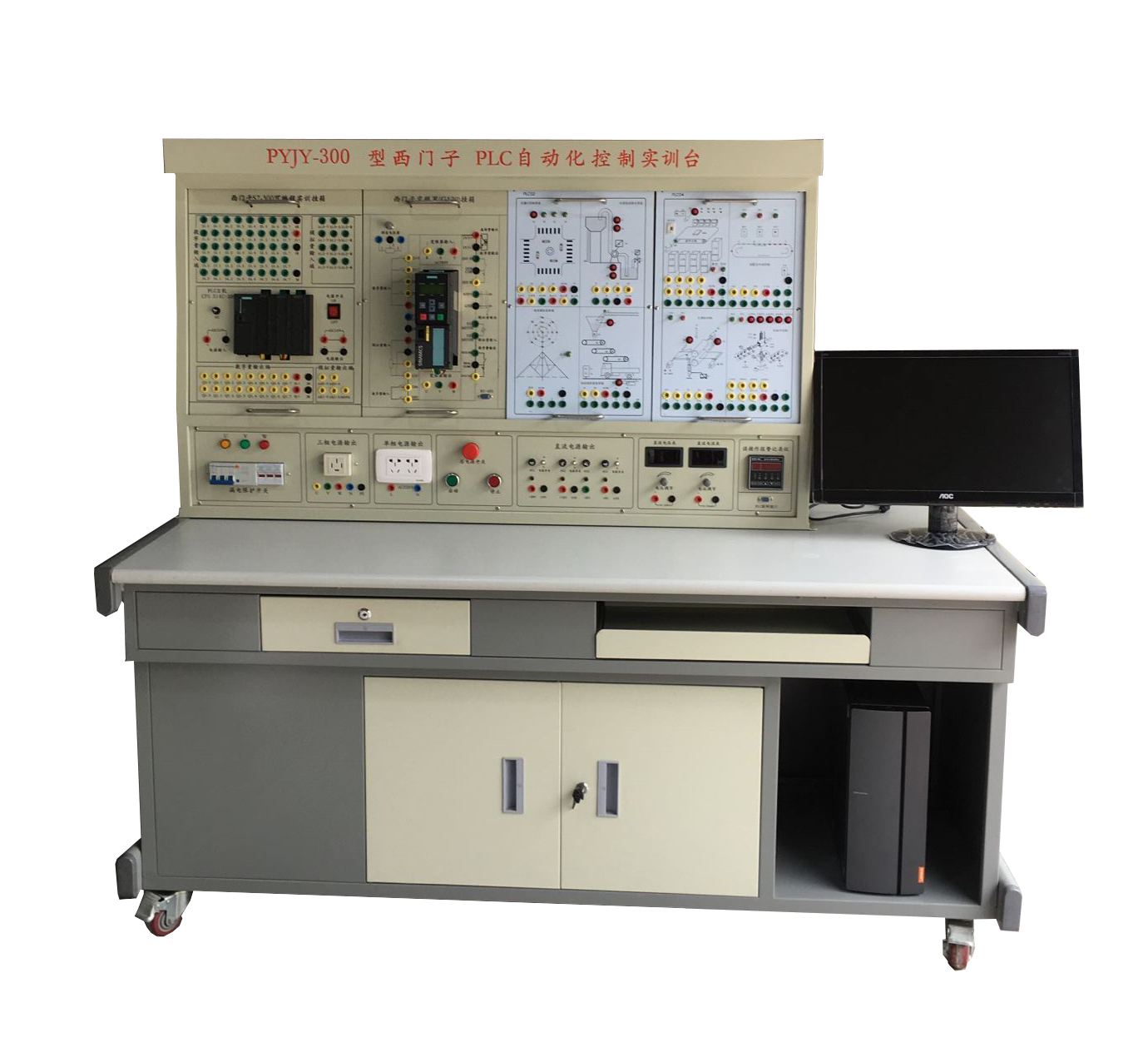

“PYJY-300型西门子PLC自动化控制实训台”是根据国家劳动和社会保障部职业技能鉴定中心为维修电工技师、高级技师的职业培训与技能鉴定而研制的，它集PLC、变频器、触摸屏、模拟实训对象、仿真软件、组态软件于一体。适合PLC可编程控制、变频调速控制实训教学及技师技能鉴定考核。
二、装置特点
1、本套系统含教师主站和学生从站实训装置，每套实训装置均由控制屏、实训桌、PLC主机组件、通信模块、变频器、触摸屏、实训模块等组成。
2、采用挂件结构，具有开关量、模拟量、变频调速、控制对象、触摸屏、总线通信等单元，能完成逻辑、模拟、过程、运动等的控制实训教学。
3、工控网络组态监控实训教学：通过RS-485现场总线网络，将学生装置（从站）PLC和教师主站PLC系统进行连接。学生装置（从站）的PLC运行PLC控制对象的程序。利用网络集中监控的功能，教师主站PLC可以对网络进行实时监控，符合现场控制要求。每个学生单独可以进行操作控制，通过PLC可以完成对上述各种实训对象的控制，并通过MCGS组态软件进行实时监控。
4、装置设有电压型和电流型漏电保护器，各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠，同时控制屏还设有定时器兼报警记录仪，记录实训考核时间及误操作次数。
三、技术性能
1、输入电源：三相四线（或三相五线）～380V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：＜0.5kVA
4、重 量：100kg
5、外形尺寸：1700mm×720mm×1560mm
6、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
四、实训装置的基本配置及功能
实训装置由控制屏、实训桌、主机实训组件、实训模块、三相鼠笼异步电机等组成。
（一）控制屏
1、交流电源控制单元
三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制、同时具有漏电告警指示及告警复位。
提供三相四线380V、单相220V电源各一组，由启停开关控制输出，并设有保险丝保护。
2、定时器兼报警记录仪
定时器兼报警记录仪，平时作时钟使用，具有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或操作错误所造成的漏电告警次数。
3、直流电源、直流电压/电流表、逻辑电平输出及指示等
直流电压：0～15V可调输出；直流电流：0～20mA可调输出；直流数字电压表/电流表：电压表量程0～200V、输入阻抗为10MΩ、精度0.5级，电流表量程0～200mA、精度0.5级；同时设有逻辑电平输出（点动、自锁）、逻辑电平指示、LED数码管、方向指示器、八音盒、直流24V继电器、信号转换座若干。
4、主机实训挂箱组件：(S7-300)
CPU314C-2DP，24VDC供电、48KB内存、带PROFIBUS-DP主从接口；MMC存储卡 64K字节；集成24路数字量输入/16路数字量输出、4路模拟量输入/2路模拟量输出、含MPI及工业以太网通信；MPI通信编程电缆。
5、变频器挂箱：
配置西门子G120变频器，功率1。5kW，带有RS485通信接口及操作面板,具有线性V/F控制、平方V/F控制；具备过电压、欠电压保护；变频器、电机过热保护；接地故障保护，短路保护等保护功能。变频器所有端子均已引至面板上，系统完全开放，操作者可搭建不同变频调速控制系统，布线设计、线路走向，实现控制功能，更能锻炼操作者的动手能力。
6、触摸屏实验挂箱
五、实训项目
PLC基本技能实训
1、PLC认知实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）
2、典型电动机控制实操实训（点动、自锁、正反转、星三角换接启动等）
3、PLC仿真实训
PLC模拟控制应用实训
1、电机控制
2、七段数码显示和天塔之光
3、交通信号灯自控和手控
4、水塔水位自动控制
5、邮件分拣机
6、电梯控制模型
7、机械手控制
8、五相步进电动机控制
9、自控成型机
10、自控轧钢机
11、多种液体自动混合
12、自动送料装车系统
13、自动售货机
14、自动洗衣机
15、电镀系统
16、加工中心刀具库
17、装配流水线
18、冲压机系统控制
19、步进电机
20、音乐喷泉
21、直线运动位置识别、运动轨迹控制、定位控制
22、步进电机运动控制
PLC、变频器及触摸屏控制实训：
1、变频器功能参数设置与操作
2、变频器报警与保护功能
3、外部端子点动控制
4、变频器控制电机正反转
5、多段速度选择变频调速
6、变频器无级调速
7、瞬时停电启动控制
8、PLC控制变频器外部端子的电机正反转
9、PLC控制变频器外部端子的电机运行时间控制
10、基于PLC数字量控制方式的多段速
11、基于PLC通信方式的变频器开环调速
12、基于触摸屏控制方式的数码显示控制
13、PLC、触摸屏与变频器通信控制
14、基于 MCGS 的现场总线网络通信技术
PLC电器控制实训
1、三相鼠笼式异步电动机点动控制和自锁控制
2、三相鼠笼式异步电动机联锁正反转控制
3、三相鼠笼式异步电动机带延时正反转控制
4、三相鼠笼式异步电动机星/三角（Y/△）换接起动控制
5、三相异步电动机点动控制电路
6、三相异步电动机自锁控制电路
7、三相异步电动机单向点动起动控制电路
8、三相异步电动机两地控制电路
9、正反转点动、起动控制电路
10、双重联锁正反转控制电路
11、自动往返控制电路
12、位置开关作自动停止正反转起动控制电路
13、带有点动的自动往返控制电路
14、三相异步电动机星型、三角型控制电路
15、接触器控制行星型、三角型控制电路
16、三相异步电动机反接制动控制电路
17、手动顺序起动控制
18、自动顺序起动控制 |
|
