一、概述

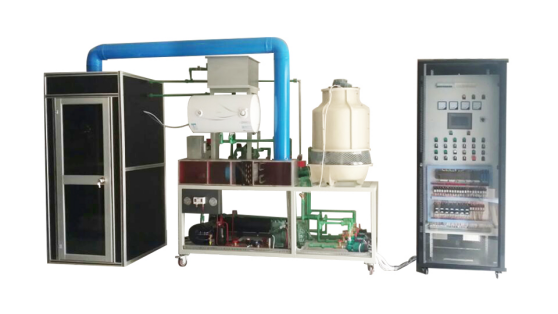

“TPJY-A1型中央空调实训装置”是职业教育的教学和实训要求而研制的。适合高职院校、职业学校的《制冷技术》、《制冷流体机械》、《制冷设备维修工（高级工）》等课程的教学实训装置。培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。
实训装置也适合普通院校、技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工（高级）》、《制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《中央空调工（初级、中级、高级）》、《中央空调系统操作员》等课程。
二、特点
1. 面向实训领域教学本装置是将中央空调微型化，同时保证整个中央空调系统的完整性和合理性，整套实训设备可演示夏季制冷循环，冬季制热循环，在蒸发器、冷凝器、冷却塔、模拟锅炉配置了温度测量点，便于学生观察、了解各种参数的变化情况和系统的工作状况。并增加了一些辅助配置，让学生全面地掌握中央空调技能知识。
2. 实用性强控制器采用西门子S7-200可编程控制器，上位机软件实时显示系统运行状态及数据。
3. 直观性强实训装置直观展示了中央空调的系统结构、工作原理，可清楚的看到制冷循环系统结构及主要部件的实物，系统还配置有系统完整流程图、交流电压表、交流电流表、真空压力表、信号指示灯使整个系统的实时工作状态一目了然；便于教学演示讲解及学生对课本知识的理解掌握。此外，管路中设有视液镜可观察制冷剂状态；高压管路为红色部分，低压管路为蓝色部分。
4. 综合性强整套实训装置集制冷系统、电气控制系统、故障模拟系统于一体，满足对实训的要求。
5. 控制方式采用手动和自动两种控制方法控制，并且可通过上位机软件监测系统运行工况，即系统中制冷状态、制热状态、温度大小、设备运行状态等情况。控制系统中采用连锁控制、保护措施等一系列措施对系统进行保护控制。通过对PLC程序编辑，可改变系统的控制过程。
三、技术性能
1. 电源：三相五线～380V±10% 50Hz
2. 外形尺寸：7500px×2500px×5250px
3. 制冷剂类型：R22
4. 最大供冷量：7.5kW
5. 冷却循环水泵：38L/min 扬程10米
6. 冷冻循环水泵：38L/min 扬程10米
7. 供热循环水泵：38L/min 扬程10米
8. 模拟锅炉功率：1500W 容量：60L
9. 风机盘管：350m3/h
10. 系统保护：具有高低压力、过热保护装置
11. 安全保护：具有电压型、电流型漏电保护装置，安全符合国家标准
四、装置的基本装备
实训装置由电气控制柜、故障设置板、实训对象、模拟房间、测量仪表等组成：
1. 电气控制柜
采用铁质双层亚光密纹喷塑结构，结构坚固。前门采用透明设计，可观察到指示仪表、操作旋钮、PLC控制器、系统流程图、执行部件工作指示、交流接触器及热保护继电器等控制元件。结构共分为三层铁质面板，最上面层为电网电压指示、压缩机电流指示、水泵电流指示、带灯保险丝、操作旋钮及执行器件电压测量点。第二层为执行器件，主要由交流接触器、过热保护继电器组成，分为主回路和控制回路，主回路主要以以三相四线380V电压为主，控制回路以交流220V电压为主。最下面层为PLC控制器及系统流程图，PLC控制器采用西门子224主机、模拟量扩展模块EM231、数字量扩展模块EM223及对应执行部件工作状态指示灯等组成。
2. 实训对象
实训对象采用钢结构制成，系统由制冷机组、冷却水系统、媒水系统、空气循环处理系统、供暖系统等组成。
1) 制冷机组：包括1台3匹全封闭式压缩机、壳管式冷凝器、干式蒸发器、储液罐、内平衡式热力膨胀阀、干燥过滤器等组成，管路中还设有操作手阀、高低压力控制器、压力表等实训所必需的部件；此外，管路中设有视液镜可观察制冷剂状态；同时设有明显的颜色标识，高压管路部分为红色标识，低压管路部分为蓝色标识，并套有保温材料。
2) 冷却水系统：包括1台3T玻璃钢冷却塔、2台冷却水泵（1台常用、1台备用）、水流开关、Y型过滤网、闸阀、单向阀等组成。
3) 媒水水系统：包括2台媒水水泵（1台常用、1台备用）、分水器、集水器、电磁阀、水流开关、Y型过滤网、闸阀、单向阀等组成。
4) 空气循环处理系统：包括板式高效过滤器、表冷器、翅片式电加热器、轴流风机、送风管道、温度传感器等组成。
5) 供暖系统：包括1台电加热水器、1台换热水泵、1套板式换热器、Y型过滤器、安全阀等组成。
3. 模拟房间
模拟房间采用40×40工业铝型材和铝塑板组装而成，外型尺寸为1100mm×100mm×2000mm，房间内部安装有数显温度控制控器、卧式暗装式风机盘管等组成。
4. 测量仪表
1） 电气控制柜监测仪表参数：交流电压表量程0～450V；交流电流表量程0～30A；交流电流表量程0～5A。
2） 制冷系统监测仪表参数：耐震真空压力表量程-0.1～1.5MPa、-0.1～3.5Mpa；高低压力控制器：高压0.8～3.0Mpa、低压0.1～0.4Mpa。
3） 媒水水系统监测仪表参数：径向压力表量程0～0.16Mpa
五、基本配置
六、实训项目
1、中央空调系统结构及设备工作原理的了解和掌握
2、中央空调启动、运行和调试
3、中央空调运行工作情况记录、运行参数检测
4、PLC可编程控制器编程及调试的实训
5、 学生可完成对系统管道用氮气吹净排污，真空泵抽真空，焊接处检漏，加氟操作；
6、 学生可完成对冷却水、媒水排空操作，可完成吸气、排气阀调节操作；
7、 学生可完成对系统停开机操作；
8、学生可完成对压力保护装置、油压压差保护装置调节，安全阀整定操作；
9、 学生可根据机组运行工况调节能量调节装置。 |
|
