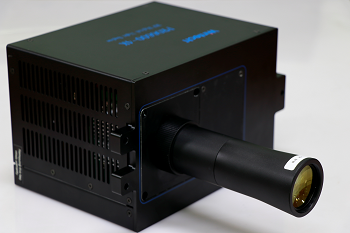

HR6600(1:1光學精度光機）
|
 |
折 扣 率： 0
最后更新：2021-06-18
關 注 度：2901
生產企業：北京聞亭泰科技術發展有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹產品特點：
· 4K 高清分辨率，提高 3D 打印面形精度
· 最大輸出光功率≥3500mw
· 獨特鏡頭設計，實現5.4μm超高像面分辨率
· 光輸出功率監測，256 級灰度可調
· 光路采用微透鏡陣列勻光，光學均勻性可達95%及以上
· 風冷散熱，LED溫度監測
· 鏡頭工作距離 WD：40mm
· 投影面尺寸 FOV:14.66mm*8.25mm
· 主體全金屬材質，光學透鏡全玻璃設計
3D 打印主要應用
微納3D打印，生物細胞，生物微流控
1.光機規格
序號 項目 參數 單位 備注
1 LED 光源波段 385/405（±5） nm 中心波長
2
最大輸出光功率 3400±200mW@385nm mW
3 均勻性 95%(±5%) % 九宮格測試
4 對比度 500:1 / @385nm
5 像面分辨率 5.4 um 3840 x 2160分辨率
6 微鏡像素尺寸 5.4 um 1:1光學精度
7 鏡頭工作距離 40±1 mm
8 投影面尺寸 14.51*8.16±1 mm
9 景深 0.04(39.98-40.02) mm
10 鏡頭物方視場 Ф18 mm
11 鏡頭數值孔徑 0.24 / NA
注：光學鏡片全玻璃材質，結構件全金屬材質
北京聞亭泰科技術發展有限公司
2.整機指標
序號 項目 參數規格 單位 備注
1 工作環境 -10 to +45 ℃
2 工作環境濕度 ≤80% %
3 光機輸入電源 24V±3%,6.67A（功率≥160W） \
4 散熱 風冷，LED 、DMD溫度低于 65 度 ℃ 軟件及串口數據為準
5 機體尺寸 220*167*150(±2%） mm
6 鏡頭尺寸 φ52.44*150.75(±2%） mm
6 重量 約 3.2 kg
3.系統及控制
操作系統 Win7
控制軟件調試接口控制接口數據接口 串口調試工具 QCOM-
V1.6USB 2.0 Port
RS232 (480Mbps)
RS232 (480Mbp)
|
|
