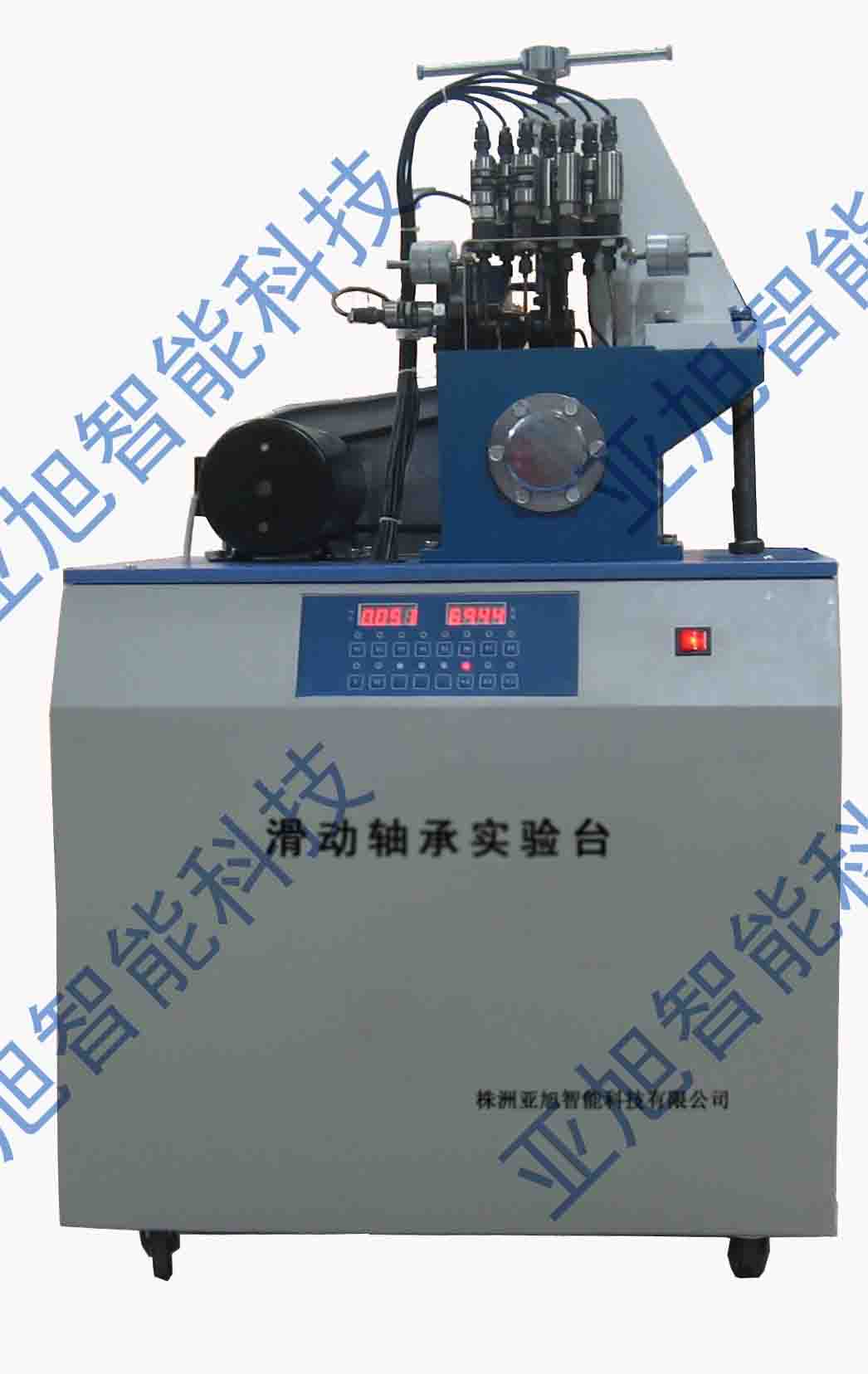

产品详细介绍YX-HZT 滑动轴承实验台（901010）
技术参数：
1、调速方式及范围：无级调速0-1200r/min，测速精度：±1转/分；
2、负载(加载力)范围：0-3000N；
3、摩擦力范围：0-50N；
4、管路压力传感器0.6Mpa；
5、传感器精度：±0.2％；
6、角位移传感器：1000栅/转
7、测力杆长度：120mm
8、电机功率：600w/220v；
9、圆柱滚子允许最大工作转速为500r/min；
10、轴瓦内直径d=75mm；有效长度L=110mm；
11、重量：65kg
12、外形尺寸：650× 470×500；
基本配置：
1、角位移传感器1个
2、载荷传感器1个
3、管路压力传感器8个
4、摩擦力传感器1个
5、控制系统及教学软件1套
6、电机1台
7、随机工具1套
实验目的：
1、了解液体动压滑动轴承实验台的组成及工作原理
2、掌握液体动压滑动轴承径向和轴向油膜压力、径向摩擦系数的测试方法
实验项目：
1、观察载荷和转速改变时，径向和轴向油膜压力的变化情况；
2、观察滑动轴承液体动压油膜的形成过程与现象；
3、测定滑动轴承的摩擦系数f和绘制摩擦特性曲线；
4、测定和绘制滑动轴承油膜压力分布曲线；
性能特点：
1、对性能参数变化曲线进行手动或自动绘制；
2、可对径、轴向油膜压力分布和摩擦特征进行实时检测；
3、具有油膜压力分布曲线的虚拟仿真；
4、采用弹性加载系统，能有效减小主轴轴颈的变形；
5、采用平衡套的平衡系统，保证了轴瓦的平衡，调整方便快捷，提高了检测精度；
6、采用轴承钢承载环，有效地阻止了轴瓦变形并提高了检测数据的真实性；
7、采用串口与计算机连接，专用软件对实验数据采集、处理分析，可以显示、打印径向、轴向油膜压力的分布曲线及摩擦特性曲线，也可通过面板窗口显示，手工记录实验数据，绘制相关曲线。 |
|
