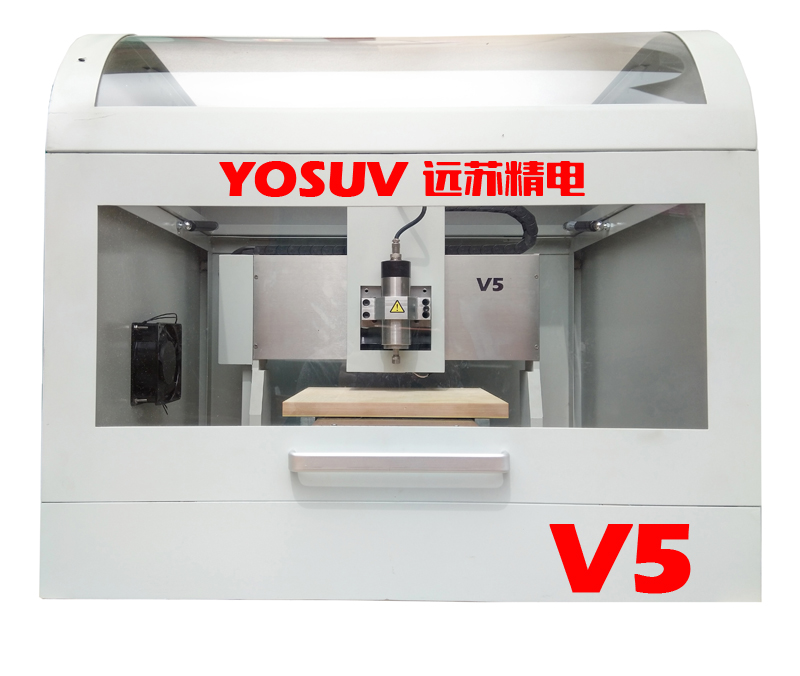

产品详细介绍线路板雕刻机V5
________________________________________
技术参数
加工范围 双面板/单面板
加工面积 305×305mm
最小加工线径 3mil(0.075mm)
最小加工线距 5mil(0.127mm)
分辨率 0.03mil(0.75um)
工作速度 6m/min
主轴转速 0～60000r/min，无级调速，软件自动优化转速
主轴功率 92W
直线导轨 进口直线导轨
传动方式 进口滚珠丝杆
钻孔孔径 0.3～3.175MM
钻孔深度 0.02-3.5mm
钻孔速度 150(孔/min)
控制方式 电脑控制
通信方式 RS-232/USB
操作系统 Windons 98/2000/XP/Vista/7/10
最小内存配置 256MB
体积 750mm（L）×660mm（W）×660mm（H）
重量 110kg
消耗功率 250 W
电源 220V/50HZ
支持软件 支持Protel99se、DXP、Altium Designer、Eagle、Pads、Proteus、CAD等常用EDA软件（支持所有pcb及gerber格式的文件）
________________________________________
产品亮点
自动原点定位：可以从任意位置自动回到设定的零点，拥有原点记忆功能。
双面板自动定位技术：保证了定位的精确性与正确性。
断点续雕：从任意百分比开始雕刻，或雕刻到某一百分比结束。
模拟运行：根据设定的参数，仿真显示实际加工过程。
实时显示加工路径：加工前首先显示所有加工路径，在加工过程中实时显示当前位置。
任意区域选择雕刻：选择任意区域，进行雕刻。
组合雕刻/自动选择刀具：选择两把雕刻刀，自动分配雕刻区域。在不影响雕刻精度的情况下选择一把大雕刻刀，快速铣掉大块的空白区域。
万能钻孔：使用固定铣刀挖出任意孔，减少了换钻头的次数。
外形铣割：板子雕刻完成后进行外形铣割。
智能主轴转速优化功能：根据刀具自动优化主轴转速，从而提高雕刻精度。
强兼容性：兼容目前市面上所有EDA软件。
操作简单：简单易学，只需20分钟即可熟练上手操作。
自动关机：长时间无操作指令则自动关机，保护设备。
LED照明：方便运行过程中清晰的观察pcb制板情况。
超限保护：当人为操作不当触发X、Y、Z极限保护装置时，机器自动暂停，按复位按钮即可恢复运行。
|
|
