产品详细介绍一、概述

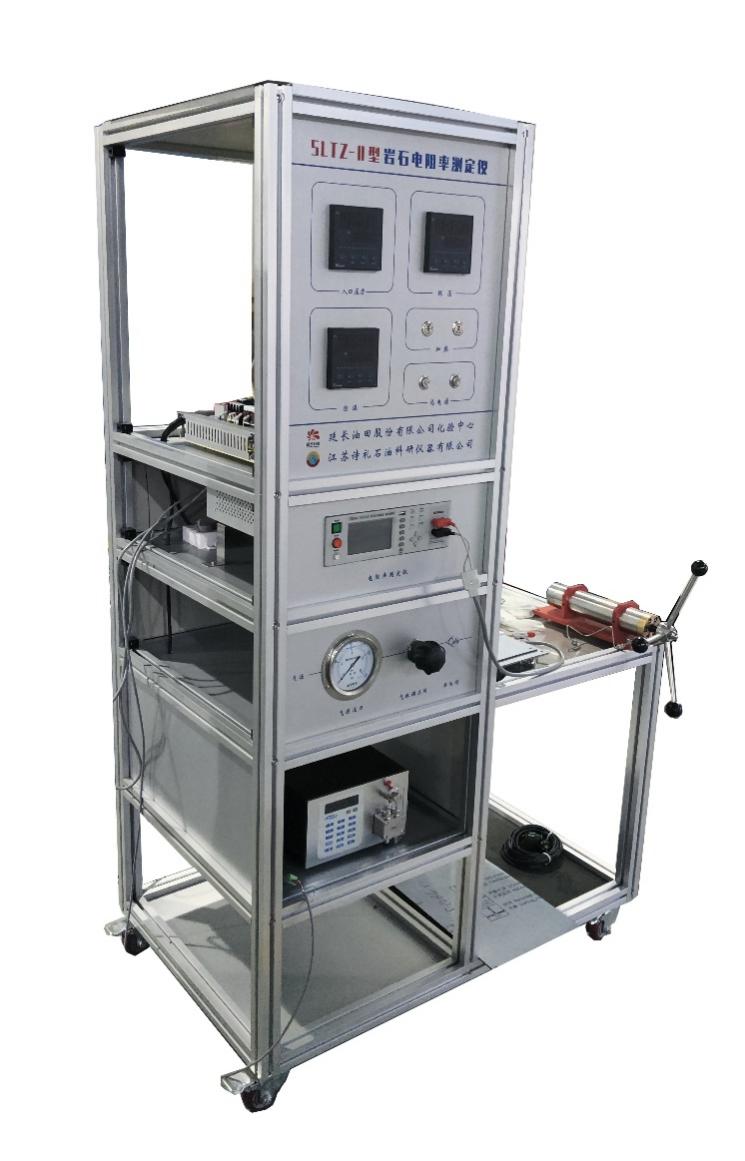

岩石电阻率测定仪用高压电阻率岩心夹持器及电阻率测量仪测定岩心在不同含水饱和度下的电阻率值，绘制饱和度与电阻率指数关系曲线。岩心含水饱和度，电阻率指数由计算机自动采集计算。
二、工作环境
环境温度：5～30℃
环境湿度：≤85%RH
大气压力：86～106KPa
地面要求：平整，无强振动
设备电子部分安全接地
无阳光或热源辐射
空气质量：无高浓度粉尘及腐蚀性气体，无易燃易爆气体
实验室仪器操作间水、电、气供给方便。
三、技术参数
1、电阻率夹持器：φ25×25-80mm，环压60MPa
2、工作温度：室温～150℃
3、电阻率测量仪：同惠2810D
4、气体调压阀：进口6000psi，出口1500psi
5、围压泵：JB-80泵
6、天平：赛多利斯510g，精度0.001g
7、压力传感器：森纳士，60MPa，精度0.1%F.S
8、电源：220V、50Hz
四、工作前准备
1、根据实验目的参考储层的测井响应特征确定需要选取岩样的位置和数量。所选取的岩样要有代表性。
2、根据要求钻取直径25.4±0.1mm长度大于50mm岩样。
3、将钻取好的岩样切割，应尽量避免岩样柱面及两端面上存在有不可修复的缺角。
4、使用端面磨片机磨岩样的两个端面，确保两端面平整且与圆柱体轴线垂直。
5、用卡尺测得岩样的直径和长度，测量3次取平均值，按岩样编号记录测量结果。
6、用甲醇浸泡岩心样品5～7d。用滴管去浸泡过岩心样品的甲醇液少许，滴在滴定板上，再滴入硝酸银溶解，观察其颜色，如有乳白色沉淀物，应更换甲醇液再洗。
7、根据岩样的性质选用洗油容剂洗油，使用荧光照射浸泡过岩样的溶剂来确定荧光的等级，如果荧光的等级不大于三级，则符合实验要求。
8、根据岩样性质设定干燥箱温度对岩样烘干，一般设定温度为105±2℃，恒温8h。
9、干岩样的质量测量，使用电子天平（最小分度值为0.01g）测量干岩样的质量并记录测量结果。
10、烘干后的岩样放入装有干燥剂的干燥器皿中密封保存。
11、根据实验要求及岩样情况按SY/T5336的要求测量岩样的常温常压孔隙度，记录参数。
12、配置盐水溶剂，用电阻率测量仪测量溶液电阻率，测量溶液温度。用氯化钠溶液电阻率与温度关系图版检查溶液电阻率，应与此图版对应值相符合。
13、将岩样用抽空及加压饱和装置对其饱和。将干岩心样品和溶液同时抽空1h，打开放水阀，将溶液缓慢注入存放岩心样品的真空瓶内，再继续抽真空，直至岩心内无气泡排出为止（一般连续抽空8h）。
14、真空饱和后的岩心样品在其溶液中静置10d左右。
五、安全
仪器的安全操作，涉及到操作者的人身安全和仪器安全两方面，为了保证操作者的人身安全和仪器的正常使用，厂家提醒操作者注意如下几点：
1、仪器的各类仪表必须保证正确的电压输入。
2、仪器各部保证有良好的接地。
3、流程管路各部压力不得高于设计压力，使用气体应格外小心。
4、注液容器操作时应特别注意，以防对人体造成伤害。
5、仪器的阀门设计为手柄操作，请仔细按流程操作，任何一阀门的操作错误均可导致整个试验失败，甚至损坏其它测量设备。
六、维护与注意点
1.仪器所有与液体接触部分均为不锈钢材料，有较好的抗腐蚀性能，但这并非一劳永逸，对流程管路部分需要经常清洗，尤其是注入带有腐蚀性液体时，用后请用清水清洗。长时间不用时应将管线和容器内清洗干净，用气吹干净。
2.长期使用会对流程密封件的正常磨损，影响密封性能。所以，建议定期对仪器进行耐压试验，对仪器的泄漏部分更换密封件。如有自理不了的故障，请与厂家联系，由我厂的专业人员为您处理；本厂将为您提供周到的服务。
七、结束语
本操作指南仅结合仪器的基本配置而阐述最基本的操作，相信 您在熟悉了仪器的基本性能和基本操作后，定会得心应手地派生出其它用途和其它操作。欢迎从事油藏工程实验研究的工程师对我厂的仪器提出改进建议，并在相应的合作中建立更深的友谊。
感谢您使用我厂的系列产品。 |
|
