产品型号：CES-BME5260
产品代码：HTXBME526000158
产品价格：
产品编码：HTXBME526000158
计量单位：套
折 扣 率： 0
最后更新：2025-05-06
关 注 度：1081
生产企业：深圳市海天雄电子有限公司重庆分公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|

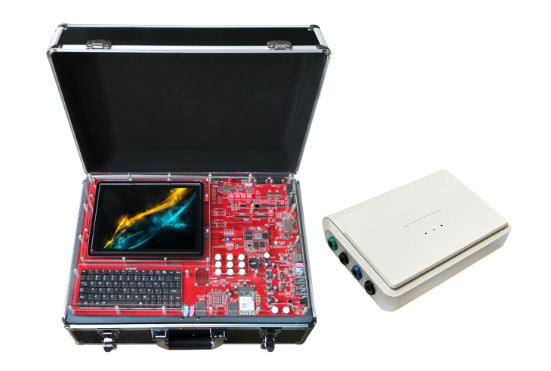

产品详细介绍 CES-BME5260生物医疗电子实验系统由嵌入式系统和生物数据采集两大部分组成，融合嵌入式微处理器技术、MMC数据存储技术、嵌入式OS系统软件技术、数据化处理技术、网络通信技术、生物传感器技术、医学影像技术等学科关键性技术。嵌入式系统采用目前主流的32位嵌入式ARM解决方案，设备硬件涵盖了嵌入式应用所涉及到的通用功能电路，包括串行通信电路功能、USB主端口电路功能、USB从端口电路功能、SD存储卡外设接口电路、显示液晶屏接口电路、触摸接口电路以及多扩展应用的无线通信�？楣δ堋Ｉ锸莶杉蛴刹煌囊搅拼衅髯槌�，通过数据协议与上位机进行数据通信。设备软件运行智能的OS操作系统，支持系统任务的实时性和并行型。该实验箱提供开放的软件和硬件技术资料，并配套完整的实验软件和实验教程，特别适合于医学院校及相关专业的信息化实验教学、科研等应用。
硬件参数
CPU
ARM架构，六核处理器：双核Cortex-A15+四核Cortex-A7，主频最高可达1.7GHz
RAM
2GByte，三星K4B4G1646Q DDR3存储芯片，频率为1600MHz
FLASH
16GByte，三星KLMAG2GEAC iNAND芯片
PMU
S2MPA01电源管理芯片
4G模块
支持中兴SIM7100C芯片组，PCI MINI Care接口
WiFi�？�
支持IEEE802.11b/g/n协议，SDIO接口
GPS�？�
支持SID III全球定位，UART串口数据接口
蓝牙�？�
用于高速蓝牙数据通信
摄像头�？�
800万像素摄像头，采用三星S5K3H7摄像头模组
LCD
平台配置9.7英寸电容触摸液晶显示屏，像素2048*1536，LED背光
以太网
10M/100M以太网接口，采用DM9621ANP网卡芯片
音频接口
IIS信号，选用WM8976高音质芯片，配有放大电路和扬声器
HDMI接口
1路HDMI接口
UART串口
4路UART串口
SD/HSMMC接口
用于SD卡WIFI
USB接口
4路USB2 .0，1路USB 3.0
I/O接口
引出IO引脚，用于控制和中断
IRDA
1组红外探测装置
RTC
内部实时时钟（带后备锂电池）
外接电源
AC220 DC12V/5A电源适配器
安装方式
主板由镙丝固定在实验机箱展板上，并增加透明亚克力板罩住主板，避免学生因使用中对主板的频繁接触而损坏设备
尺寸
51*38*15CM
医疗模块
血氧、体温、脉搏、心电、血压、呼吸模块
医疗模块
医疗�？�
（一）血氧、体温、脉搏、血压�？�
功能：临床分析仪、监测人体血氧饱和度、人体体温及脉率
通讯接口：USB通讯、RS232两种可选，波特率4800/115200可选
�？楣ぷ骰肪常汗ぷ鞯缪梗�5V ± 5 %、静态电流：<20mA、测量中电流：<40mA
● 血氧�？樾阅苤副�
测量范围：50 -100%
分辨率：1％
测量精度：±1%（85%-100%），±2%（70%-84%），±3%（50%-69%）
● 体温�？樾阅苤副�
测量范围：20 -50℃
分辨率： 0.1℃
测量精度：±0.2℃
● 脉搏�？樾阅苤副�
测量范围：25-250BPM
分辨率：1BPM
测量精度：±1%
● 血压�？樾阅苤副�
测量范围：-20~800mmHg
分辨率：1 mmHg
测量精度：±1%
（二）心电ECG�？�
功能：多达7通道心电检测波形；使用5导联心电电缆；可选滤波带宽；心电灵敏度可调；具有除颤、抗肌电、电网干涉
�？樾阅苤副辏�
信号输入范围：±20uV~±10mV
极化电压： ±350mV
共模抑制比：诊断模式：> 90dB 监护或手术模式：>110dB
滤波带宽（频率响应）：诊断模式：0.05~100Hz 监护模式：0.5~40Hz手术模式：1~20Hz
增益选择：四档可�。� ×0.25，×0.5，×1，×2
精度：5%
定标信号：幅度： 1mV（峰峰值）； 精度：3%；
（三）呼吸传感器
测量范围：5~150bpm
本底阻抗范围：<4KΩ
测量精度：2%±2bpm
软件参数
操作系统
Android 4.4.2
内核
Linux 3.4.39
系统引导程序
U-boot2012.07
串口调试工具
DNW V1.01（XP）、Minicom（Ubuntu）
交叉编译工具
Arm-2009q3（gcc4.4.1）
文件系统格式
Ramdisk，Ext4
图形用户界面GUI
Android 4.4.2
4G移动通信�？�
提供驱动，可实现网页浏览、发送及接收短信等功能
WiFi应用�？�
支持802.11b/g/n，实现上网功能
Bluetooth�？�
支持串口蓝牙驱动（RDA），可实现蓝牙数据通信、文件传输
摄像头应用�？�
提供MIPI Camera驱动，支持预览、拍照、录像功能，提供源代码
GPS应用模块
支持SIF Ⅲ全球定位，UART串口数据接口
以太网应用单元
10M/100M自适应网口驱动，支持以太网功能，提供源程序
HDMI显示单元
支持HDMI输出，同时支持图像和声音，提供源程序
AUDIO驱动单元
I2S通信协议，实现音频播放功能，提供源程序
LCD显示
提供9.7英寸eDP接口显示屏(像素2048*1536)驱动，提供源代码
TOUCH驱动
I2C通信协议，支持多点电容触摸，提供源程序
I2C驱动
提供Camera、HDMI、PMIC都是用I2C驱动，提供源代码
USB HOST 2.0驱动单元
支持鼠标、键盘、U盘等，提供源程序
USB OTG 2.0驱动单元
支持ADB和MTP功能，提供源程序
USB HOST 3.0驱动
双向通信功能，兼具主设备与从设备功能
Keypad按键驱动
支持音量加减按键，提供源程序
SD/MMC存储驱动
软件最大可支持32GB，提供源程序
UART驱动
4个UART端口，支持调试串口和通信串口功能
MFC驱动
提供MFC多媒体视频格式编解码驱动
JPEG驱动
JPEG CODEC
2D驱动
2D硬件加速
3D驱动
3D硬件加速（Mali-T628 MP3）
FIMC驱动
支持V4L2视频图像处理
GPIO驱动
提供接口连接外部GPIO和中断
IRDA驱动
支持串口红外
RTC驱动
支持实时时钟功能
G-Sensor驱动
支持重力传感器驱动
SPI驱动
支持SPI协议
操作系统
Linux 3.4.39
内核
Linux 3.4.39
系统引导程序
U-boot2012.07
交叉编译工具
Arm-2009q3（gcc4.4.1）
串口调试工具
DNW V1.01（XP），Minicom（Ubuntu）
文件系统格式
Ext4
图形用户界面GUI
QT4.8.5
WiFi应用�？�
支持802.11b/g/n，实现上网功能，提供驱动源码
GPS应用模块
支持SIF III全球定位
网口�？�
10M/100M自适应网口驱动，支持以太网功能，提供源代码
Audio驱动
支持音频播放功能
LCD显示
支持9.7英寸电容触摸的eDP接口显示屏(像素2048*1536)，提供源代码
TOUCH驱动
单点电容触摸，提供源代码
I2C驱动
提供Audio I2C驱动程序
USB HSIC驱动
HOST驱动，支持外接鼠标、键盘、U盘、蓝牙等USB外设
USB OTG驱动
Host/Device驱动，Host功能支持外接USB鼠标等USB设备，Device功能支持ADB和MTP，提供源代码
USB 3.0驱动
Host/Device驱动
MMC驱动
支持高速SD/MMC卡，也支持SDIO
MFC驱动
Multi-Format Video Codec
UART驱动
串口通信驱动，提供源代码
JPEG驱动
JPEG CODEC
2D驱动
2D硬件加速
3D驱动
3D硬件加速（Mali-T628 MP3） |
|
