產品詳細介紹檢測原理
電路輸入端為一字線激光器為光源，檢測部分為光源正下方的300mm~1000mm的一字線投影，該部分放置多枚光電二極管組成光電二極管線陣列。
實驗條件選型
1、光電二極管：日本濱松光電提供的S7509。
2、激光器：淘寶購買的一體化半導體激光器，功率為30mW（最高功率可能根據實際測量時改變），安裝有一字線的鏡片。可以實現60°、120°等的發散角。設計電路時使用120°發散角。
激光器到線陣列的距離為1.2m，此時激光器產生的一字線長度應為2.4m，而線陣列的長度為300mm~1000mm，線陣列中點與一字線中點重合，即線陣列1m時，線陣列的左端點到一字線左端點與兩者右端點之間的距離相等。
電路功能參數
1、精確度（分辨率）：保持激光器常亮，待測環境是從無煙到充斥煙霧。在該條件下的檢測精度應該盡可能高。
2、采樣頻率：整條線陣列探測器的數據讀取頻率是120Hz；
3、采集端長度：線陣列探測器長度可調，可以滿足300mm到1000mm范圍內大部分尺寸。
4、數據處理：原始數據通過串口轉USB，在上位機可以讀取并且實時顯示、圖標顯示。

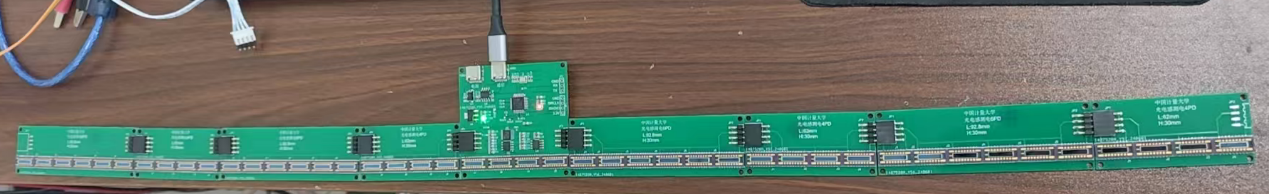

(電路板使用圖)
上海韜放電子提供電路板設計、電路板開發、電子產品設計等外包服務
|
|
