产品型号：ZGT-1
产品代码：zgt-1
产品价格：
计量单位：套
折 扣 率： 0
最后更新：2025-02-10
关 注 度：15226
生产企业：上海实博实业有限公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|
产品详细介绍光弹性法是一种光学应力测量方法。它利用具有双折射性能的透明材料制作成与实际工程结构、部件或零件几何形状相似的模型，并在模型上施加与实际部件相似的载荷，根据光弹性条纹即可计算模型边界和内部各点的应力，再由相似理论换算成原件上的应力，其精度能满足工程设计的要求。光弹性法可以测量几何形状与载荷条件较为复杂的构件应力，特别是可测量其它方法难以解决的应力集中及内部应力问题。因而，受到学术和工程领域的青睐。
此外，光弹性还是高等学校力学实验教学的重要内容。ZGT-1数字化光弹仪主要面向高等学校的力学实验教学。特别注重培养学生的动手操作能力。合理的设计更加方便学生动手操作，更有利于学生加深对材料力学教学内容的理解和领悟。

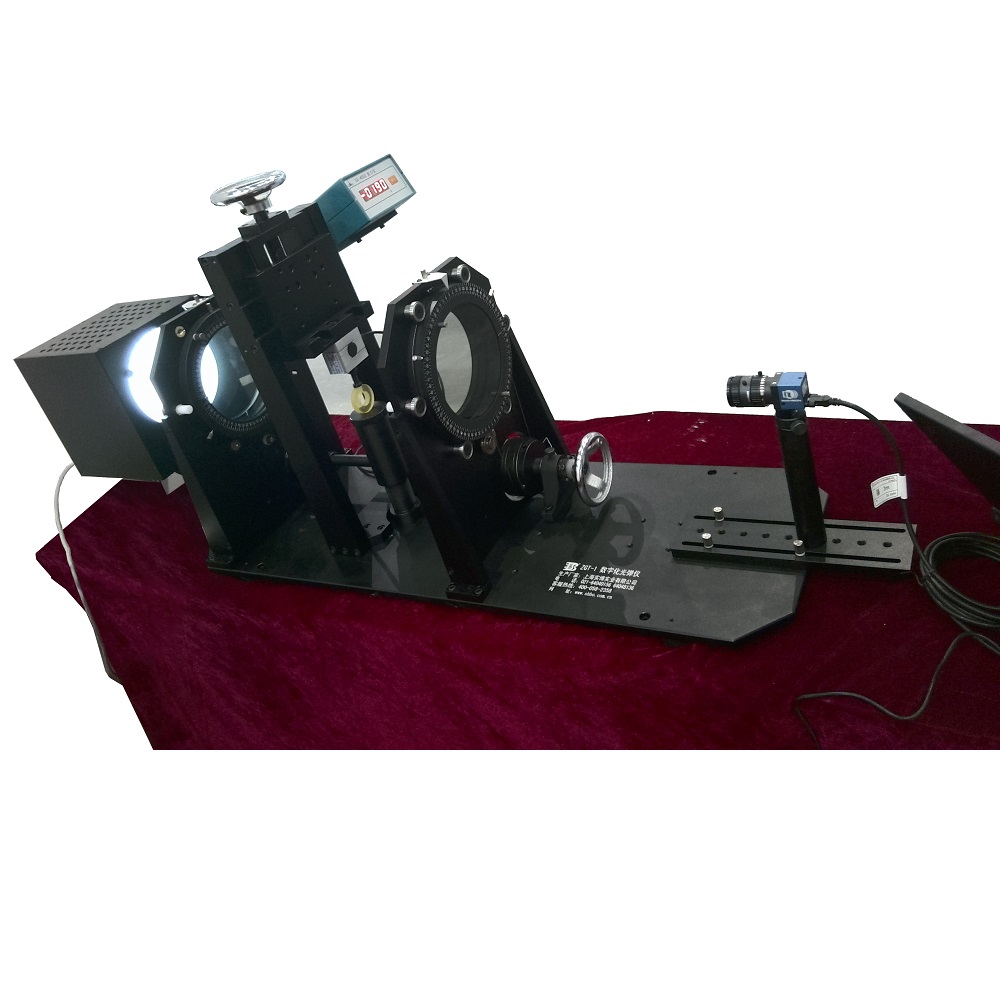

本仪器由漫射光源、偏光系统、四分之一波片系统、数显加力架、CCD及镜头（可更换）组成。起偏镜和检偏镜可以同步回转，两套四分之一波片也可以回转，同时该偏光片能同步旋转。从而满足进行相移测量等差线、等倾线、倍增等数字化功能。
一、 主要功能：光弹仪是使线偏振光或圆偏振光通过处于应力状态下的试件，观察或摄取所获得的应力干涉条纹来判断试件受力状态的仪器。该仪器是一种光学无损检测的实验装置，用于测量光弹性模型受载时所产生的等差线和等倾线条纹。
二、 应用范围：它利用具有双折射性能的透明材料制作成与实际工程结构、部件或零件几何形状相似的模型，并在模型上施加与实际部件相似的载荷，根据光弹性条纹即可计算模型边界和内部各点的应力，再由相似理论换算成原件上的应力，其精度能满足工程设计的要求。光弹性法可以测量几何形状与载荷条件较为复杂的构件应力，特别是可测量其它方法难以解决的应力集中及内部应力问题。
三、 仪器配置、参数及功能
1. 实现人机对话方式对光弹条纹的自动识别、接收、处理并输出数字化的结果；
2. 全场的内部应力（包括边界应力）的获取并数字化输出；
3. 同步机构Tardy补偿功能
4. 求材料条纹值；
5. 通用图像处理：条纹滤波、细化、反相、批处理等；
6. 求等倾线全场位相及解包裹；
7. 求等差线全场位相及解包裹；
8. 第一主应力方向判别；
|
|
