產品詳細介紹

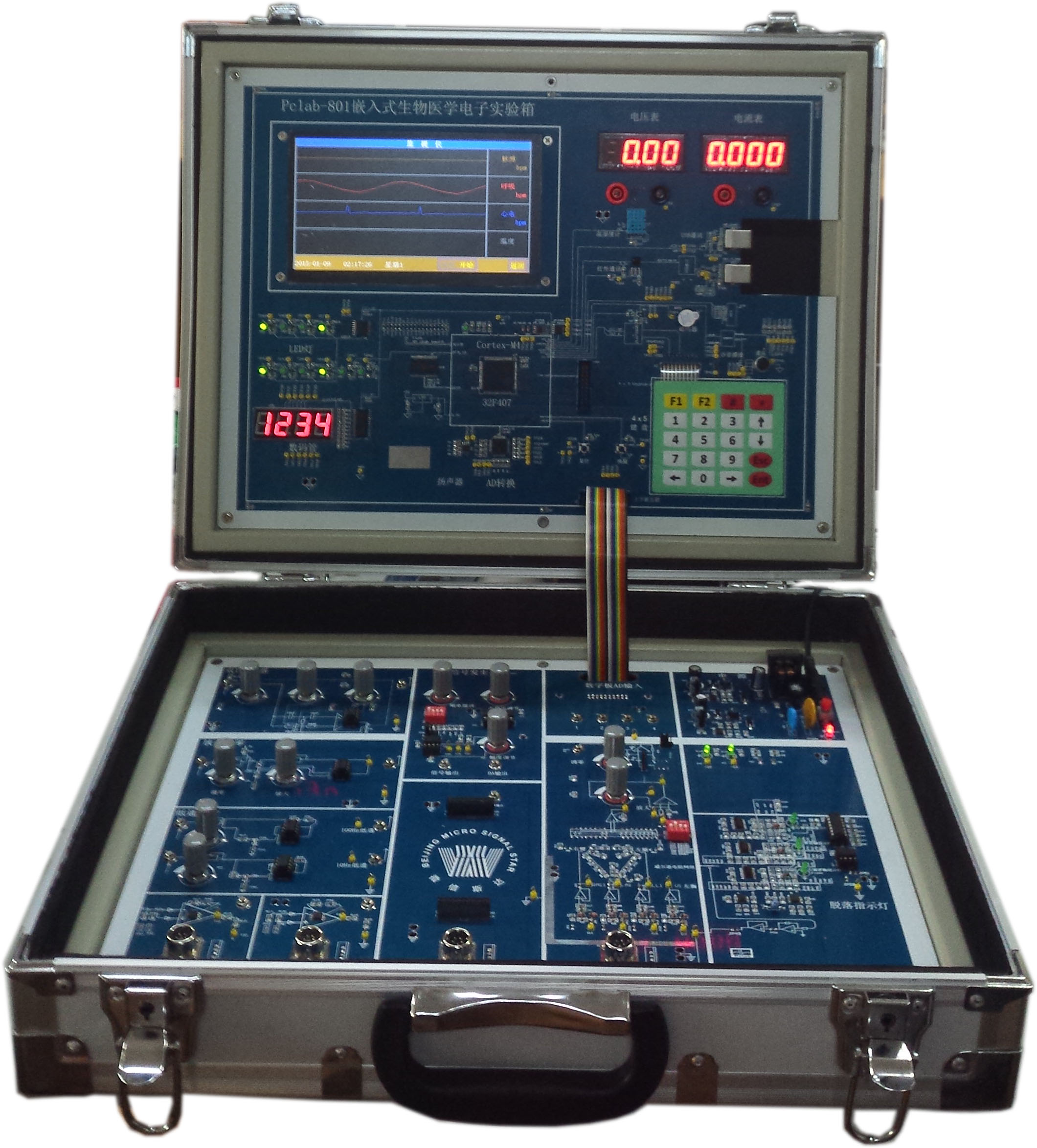

Pclab-801嵌入式生物醫學電子實驗系統采用主流的ARM4系列處理器，系統軟件用C語言編寫，嵌入了μC/OS-II實時操作系統，這是可剝奪內核型操作系統，它是多任務的實時內核。
系統在低通、放大、陷波、高通電路中都設置了電位器，通過調節電位器來改變各個電路的截止頻率，放大倍數等參數可以讓學生更好的了解各種電路的原理。
系統中大量放置接線柱、測試點，及可調換的外部模塊，讓學生更方便的測試信號，完成各種實驗。
實驗箱配備仿真器，可以仿真調試、下載程序，讓學生可以在原軟件基礎上添加、修改、擴展其他程序，鍛煉學生的編程能力。
可實時顯示和保存測量數據和曲線，具有數據分析和圖形數據處理功能。包括固化模塊：脈搏、呼吸、心電、信號發生器四種模塊，擴展模塊：血壓、血氧、心音、溫度模塊。
有專用的配套教材，包括實驗目的、實驗原理、實驗步驟、實驗結果等。
產品優勢
1.全國首家研發，市場占有率第一
2.為醫學工程、物理、電子、影像、維修、維護等專業量體打造的專門教學儀器
3.高性價比，從原理上能夠替代呼吸機、監護儀、心電圖機等儀器
4.原廠商直接服務，北京微信斯達公司對所售產品提供直接的原廠商服務，消除用戶后顧之憂
5.開放性，產品的電路結構原理圖、電路參數算法、硬件的源代碼及底層程序全部開放
6.完整性，提供的實驗箱配套模塊及教材，便于開展教學實驗
7.可擴展性，除了常規醫學模塊（脈搏、呼吸、心電、血壓、血氧、溫度、心音）外，平臺還提供外部接口根據需要進行模塊擴展
8.信號燈故障警示功能，心電信號中斷時相對應信號燈熄滅
9.可在線實時仿真、燒寫、調試程序，培養學生進行底層程序設計自行開發各種相關模塊
10.剖析電路原理，電路圖直觀清晰明了
11.靈活的故障點設置，便于教師引導學生排除故障，從而使學生在解決故障時能夠快速掌握相關知識
12.內置TFT液晶屏可脫離電腦使用，方便快捷
適用專業：
醫學物理 醫學電子 醫學影像
醫療儀器制造與維修 醫用電子儀器維護 醫學信息工程 醫用傳感器
Pclab-801嵌入式生物醫學電子實驗系統參數
一、硬件
1、主控制芯片采用STM32F407，是基于ARM®Cortex™-M4F的32位RISC內核，工作頻率可達168 MHz，支持所有ARM單精度數據處理指令和數據類型的單精度浮點單元（FPU），采用高速嵌入式存儲器（多達1 MB閃存，高達192 KB的SRAM）。
2、7寸TFT液晶屏，采用電容觸摸，分辨率（800*480）、四通道波形同時顯示，也可單通道顯示，支持觸控功能。
3、程序嵌入μC/OS-Ⅱ實時操作系統 。
4、傳輸方式 ：采用串口轉USB通訊（115200bps）。
5、16位8通道AD芯片AD7606，采樣速率可達200KSPS，可承受最高±16.5V電壓，內部帶高輸入阻抗、低噪聲的信號調理電路。
6、導聯切換選擇心電采集模塊，心電輸出信號1-50倍放大可調節，并支持導聯脫落檢測。★
7、10HZ,100HZ兩檔低通濾波器，截止頻率可調節。
8、50Hz陷波中心頻率可調節。
9、運算放大器放大倍數可調且數據零線可調。
10、前端電路采用AD620，輸入阻抗達到100M。
11、信號發生器頻率可調，范圍10Hz～500 kHz，輸出有方波、正弦波、三角波，方波占空比可調， 正弦波幅度可調 ，芯片可插拔。★
12、故障設置功能：可在電路上設置40個以上故障點。★
13、支持紅外通訊，紅外遙控鍵盤的控制。★
14、支持SD卡存儲功能。
15、I2C總線控制EEPROM芯片。
16、具有語音播報功能、錄音功能。
17、具有溫濕度傳感器采集功能。
18、具有蜂鳴器控制報警功能。
19、具有多位數碼管顯示功能。
20、具有多個發光二極管的控制功能。
21、具有矩陣鍵盤管理功能。
22、內置數碼管表頭式電流表和電壓表，通過表筆進行測量 電流電壓 。 ★
23、支持固定模塊：脈搏模塊、呼吸模塊、心電模塊、信號發生器模塊。支持擴展模塊有：血壓模塊、 血氧模塊、溫度模塊、心音模塊。★
24、有專用的配套教材，包括實驗目的、實驗原理、實驗步驟、實驗結果等 。
二、軟件
1、具有脈搏、心電、呼吸、溫度、血氧、血壓、心音、監護儀、信號發生器共9個部分。
2、可以實時采集并顯示各種醫學信號指標，具有數據分析和圖形數據處理功能。
3、對采集數據波形可以進行保存、打印并可以自動生成Word實驗報告。
4、實驗數據可以導出到Excel、Txt文本、Matlab。
5、軟件波形顯示可以進行橫向和縱的放大或縮小。
6、軟件具有對數據進行平滑濾波、低通濾波、高通濾波的功能。
7、具有對當前通道進行定標，調零功能。
8、四個通道走紙速度可以根據采集不同醫學信號進行調整。
三、每套設備清單
1、主機箱 ：數字電路板和模擬電路板。
2、配件箱：血壓模塊、血氧模塊、溫度模塊、心音模塊、脈搏傳感器、呼吸傳感器、血壓傳感器、血氧傳感器、溫度傳感器、心音傳感器、電源適配器、遙控器、連接線、USB線、心電線、仿真器、袖帶小球、一對表筆、光盤（備注：標配和選配所含 內容不一樣）。
3、軟件：應用軟件安裝程序、硬件底層程序源代碼、硬件底層程序專用源代碼、USB轉串口驅動安裝包。
4、資源包：用戶操作手冊 、說明書、 30個底層軟件學習包。★
5、電路圖：數字板電路原理圖和模擬板電路原理圖。 |
|
