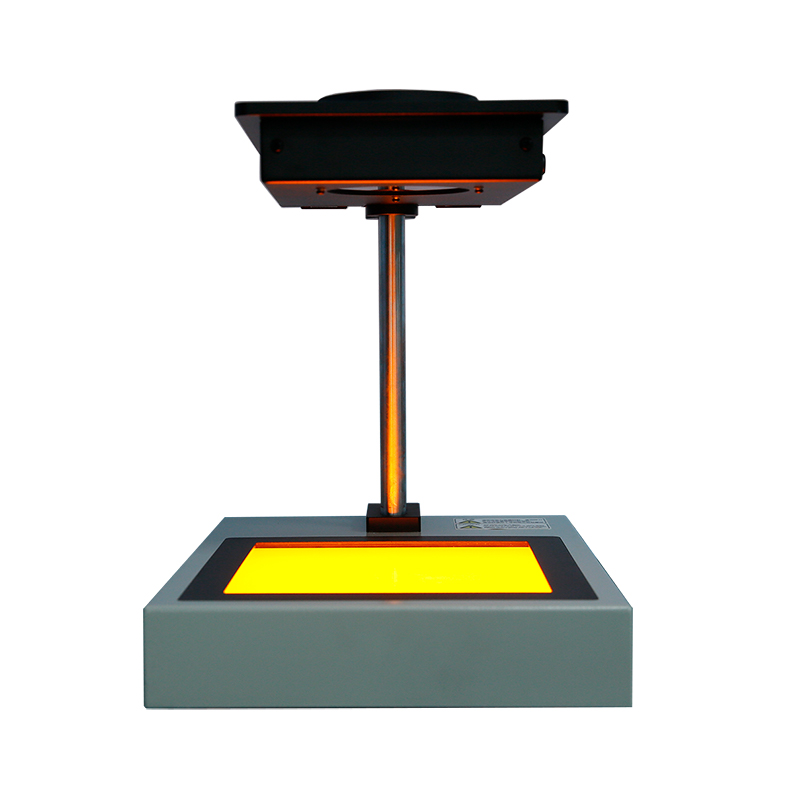

产品详细介绍单色光（晶圆/晶片/晶体）偏光应力仪PSV-590
适用范围：
适合于检测灯等有复杂构造的产品。
检测高密度的塑料产品，如隐形眼镜等。
检测光学晶体，如氟化钙等
型号 PSV-590
尺寸 W280×D385×H390mm
重量 11Kg
测样有效长度 W200×D200mm
测量空间高度 max240mm
光源 590nm橙光 50w
电源 直流24V（带有220V适配器）
参数：
规格:
1、偏光应力仪光场亮度≥120cd/m2 （ 590nm橙光 50w）
2、偏光应力仪偏振元件任何一点的偏振度大于等于百分之九十九
3、该款应力仪偏振场200*200mm
4、偏光应力仪构造：检偏镜和起偏镜之间分别置入1/4波片及全波片（波长为565nm），1/4波片的慢轴与起偏镜的偏振平面成90度，全波片的慢轴与起偏镜的偏振平面成45度
5、检偏镜最上面有旋转角度的测量装置（刻度值为1度，最大测量范围为180度）
检测方法：
1. Sensitive-Color感光色方法检测
感光色方法测量，刻度盘在零度时整个视野呈橙色，这种彩色分为被成为感光色。
放进样品，存在应力的部位呈浅白色或灰黑色,异与背景色部分。并确定应力性质是压力或张力。
不存在应力的样品部位则呈橙色,与背景色相同。
2. SenarmonMethod 补偿法
Senarmont补偿法可以进行应力定量分析检测。打开电源，未放样品刻度盘在零度时整个视野范围是黑褐色的，放入样品，不旋转检偏镜，观测出最亮点即为应力最大点。旋转检偏镜上的刻度盘，直至最亮点变成黑褐色，记录此时刻度盘旋转的角度及该点的厚度，即可用公式换算出应力值。
计算公式：应力＝光程差/(被测点的光路长 * 光弹系数)
Mpa ＝ nm / [cm * (nm/cm)/Mpa] |
|
