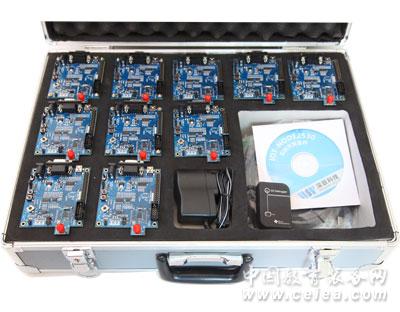

物联网Zigbee实验箱IOT-NODE2530开发套设备
|
 |
产品型号：IOT-NODE2530
产品代码：
产品价格：
折 扣 率： 0
最后更新：2013-04-23
关 注 度：4104
生产企业：深联致远（北京）科技有限公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|
产品详细介绍
IOT-NODE2530开发套件是一款功能强大的物联网和无线传感网络开发套件，资料齐全，全面支持ZigBee 2007 Pro的无线通信协议和WSN可视化软件。方便用户轻松掌握ZigBee协议栈的开发与应用。
芯片
CC2530F256：增强型8位的8051 处理器
板载内存：256KB片内Flash、8KB片内SRAM
|
低功耗
具有四种低功耗工作模式，最低功耗模式下工作时仅0.4μA的流耗，外部中断可唤醒系统
|
射频频率
2.4GHz
|
工作电压
2.7V~3.6V
|
射频
硬件支持802.15.4 2.4GHz物理层协议， 可编程使用802.15.4 MAC协议，支持Zigbee，支持自主开发协议，可编程的输出功率高达4.5dBm
|
传输速率
250 Kbps
|
节点开关
1个电源选择开关
|
供电方式
2节5号电池供电，USB供电以及外接电源供电
|
接口
1个RS232接口、10针JTAG插座、外扩I/O口、1个两节电池盒、1个SMA天线座
|
传感器
板载高精度温湿底传感器，可外扩其他传感器
|
板载
五维按键一个、按钮一个、 复位键一个、 LED指示灯3个、RS232总线适配器一个（含升压）
|
协议
节点协议为TI提供的ZigBee协议栈Z-Stack，文档齐全，实例丰富。基于该协议栈，用户可以快速开发应用程序
|
协议分析管理软件
提供协议分析管理软件Packet Sniffer ：为快速学习ZigBee协议栈，开发套件提供Packet Sniffer软件，使您可以分析协议的具体内容，快速掌握ZigBee协议的开发
|
ZigBee WSN实验可视化后台软件ISNAMP-J
（选配）
ISNAMP-J是专门的ZigBee可视化后台软件。通过此软件可以清楚地看到节点组网效果，如：组网拓扑图、传感器数据曲线、黑白传感器数据场强图、彩色传感器数据场强图等
|
ZigBee网络分析仪软件Sniffer节点程序
（选配）
IOT-NODE2530节点运行Sniffer节点程序从而成为Sniffer节点。可以捕获到所监控信道通信距离内的所有数据包，监控信道可选择。方便用户程序的调试。主要功能特点如下：
监控范围内指定信道的所有通信数据捕获
自动分析捕获数据并动态生成网络拓扑
通信链路分析
获得接收数据包链路质量指示值
数据包传输路径分析
IEEE802.15.4及ZigBee数据包完全解析
节点通信距离分析
可监控分析所有基于Jennic SoC平台的ZigBee网络产品
|
文档及光盘资料
（1）配套文档： 本开发套件配套《IOT-NODE2530用户手册》和配套基础实验教程《CC2530基础实验V1.0》及其实验源代码。实验教程详细介绍了应用IOT-NODE2530节点开发GPIO、串口、温湿度传感器等23个实验，让您快速掌握套件的开发使用，免去摸索学习的痛苦
（2）DEMO程序包：提供多个DEMO程序包，方便用户开发。具有23个CC2530基础实验，手把手教你使用CC2530所有外设。提供一个初步的ZigBee实例，在此基础上，你可以快速掌握基于Z-Stack进行应用开发的基本流程
(3) 开发手册包： CC2530数据手册、编程器使用说明等手册
(4) 相关文档:包含IOT-NODE2530节点原理图、CC2530基础实验手册等
|
特有
通过CC2530模块，可支持与Cortex A8、ARM9等平台通信及协议转换
|
知识产权
《基于Zigbee的传感网可视化系统》软件著作权登记证书 2011SR059929
|
|
模块介绍
IOT-NODE2530节点
同上参数介绍
|
CC-Debugger编程器
完全兼容TI公司的CC-Debugger，其基础上进行改进，在布线与布板中充分优化,保证了良好的兼容性和稳定性。
USB口供，不需要外接电源，并能给目标板或用户板提供3.3V（330mA）；
提供windows系统驱动，一次安装就可完成即插即用。
支持TI公司CC系列（比如CC2530，CC2540等等）的芯片的开发调试。
详情链接：http://www.wsn.org.cn/_d275860456.htm
|
电源适配器
5v电源适配器
|
实验指导书目录
|
光盘
（1）配套文档： 本开发套件配套《IOT-NODE2530用户手册》和配套基础实验教程《CC2530基础实验V1.0》及其实验源代码。实验教程详细介绍了应用IOT-NODE2530节点开发GPIO、串口、温湿度传感器等23个实验，让您快速掌握套件的开发使用，免去摸索学习的痛苦
（2）DEMO程序包：提供多个DEMO程序包，方便用户开发。具有23个CC2530基础实验，手把手教你使用CC2530所有外设。提供一个初步的ZigBee实例，在此基础上，你可以快速掌握基于Z-Stack进行应用开发的基本流程
(3) 开发手册包： CC2530数据手册、编程器使用说明等手册
(4) 相关文档:包含IOT-NODE2530节点原理图、CC2530基础实验手册等
|
配线
串口线、数据线等
|
|
