产品详细介绍
XF-02松装密度仪，粉末流动度测试仪，粉末外观密度测试仪，霍尔流速计
松装密度仪粉末流动度性测试仪，金属粉末松装密度测定仪 粉末堆积密度仪 金属粉末流动度仪 表观密度测定仪 松装密度测定仪假比重测定仪霍尔流速计
松装密度仪的技术知识：
霍尔流速计是依据国家标准gb1482-84、gb1482－84的规定设计、生产。本装置适用于用标准漏斗法测定金属粉末的流动性。凡能自由流过孔径为2.5mm标准漏斗的粉末，均可采用本装置
原理：金属粉末的流动性，以50g金属粉末流过规定孔径的标准漏斗所需要的时间来表示。

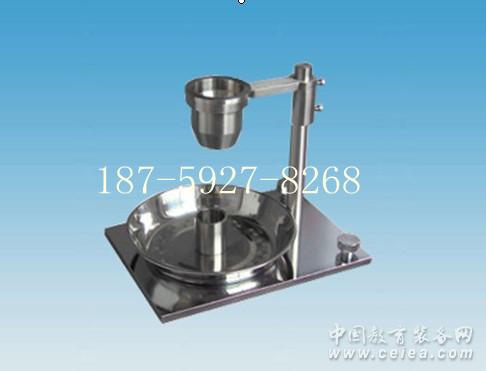

松装密度仪器结构:霍尔流速计
1、漏斗(小孔直径2.5mm)漏斗不锈钢材料制成，且具有足够的壁厚和硬度，以防变形和过度磨损。
2、支架、底座和接收器:支架用以固定漏斗。底座用于安装支架和接收器，请调整水平、稳固且无振动。调整支架高度并用附带的扳手固定住，将漏斗安装到支架上。接收器（不锈钢盘）置于底座上，用来收集粉末。
3、天平（用户自备）:最大称量100g；精度0.05g。
4、秒表:测量时间能够精确到0.01s。
5、量筒
粉末流动性和松装密度测量装置 假比重测定器 粉末堆积密度仪
松装密度仪仪操作规范
１、粉末流动性的测定步骤：
a、准备好待测样品,每份重量为50±0.1g,测试前用风枪将漏斗、量杯吹干凈;
b、堵住漏斗底部的小孔,把50g的样品倒入漏斗中,注意粉末必须充满漏斗下端整个小孔
c、当启动漏斗时,开始计时,漏斗中粉末一经流完,立即停止计时.记录漏斗中全部样品流完的时间,并重复三次,取其算术平均值,时间记录精确到0.2s;
d、如果小孔启开时,粉末不流动,则可在漏斗上轻敲一下,以使其流动.如果这样做了,粉末仍不能流出或在测量过程中粉末停止流动,则应认为这种粉末不具有流动性;
e、计算结果:三次测试的平均值乘以漏斗的校正系数(目前此系数为0.986),以s/50g为单位,且精确到0.5;
f、测试完后用风枪将漏斗、量杯吹干凈,再进行下一个样品的测试。
２、粉末松装密度的测定步骤：
a、测试前用风枪将漏斗、量杯吹干凈;
b、调整好装置,用定位块定位好漏斗与量杯的距离.距离为定位块高度;
c、堵住漏斗底部小孔,用足够量的待测粉末倒入孔径为2.5mm的漏斗中．然后启开小孔,让粉末自由流过小孔进入25cm3量杯中,直至完全充满杯子为止,再用直尺刮平粉末．注意:在操作过程中严禁压缩粉末和掁动杯子;
d、称量杯内粉末质量为m,精确到0.05g;
e、计算松装密度p,其公式为p=m/25.取三次测量结果,并算其平均值,且精确到0.01g/cm3.当三次测量结果之间的差值超过平均值的１%时,要报其最高值与最低值;
f、测试完后用风枪将漏斗、量杯吹干凈,再进行下一个样品的测试。
欲了解更多的信息，请致电：康玉林
电 话：187-5927-8268 0592-518-7269 Q-Q:958-747-345
网 址：http://www.miduji.cn 霍尔流速计 松装密度仪 松装密度计 粉末流速计
相关产品：
斯柯特容量计 粉末真密度测试仪 松装密度仪 振实密度仪 霍尔流速计 堆积密度仪 粉末安息角测试仪 粉体综合特性分析仪 |
在线客服
与企业联系时请告知该信息来自教育装备网！
