產品型號：HX-CXT
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2013-07-29
關 注 度：2525
生產企業：南通華訊機電設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹

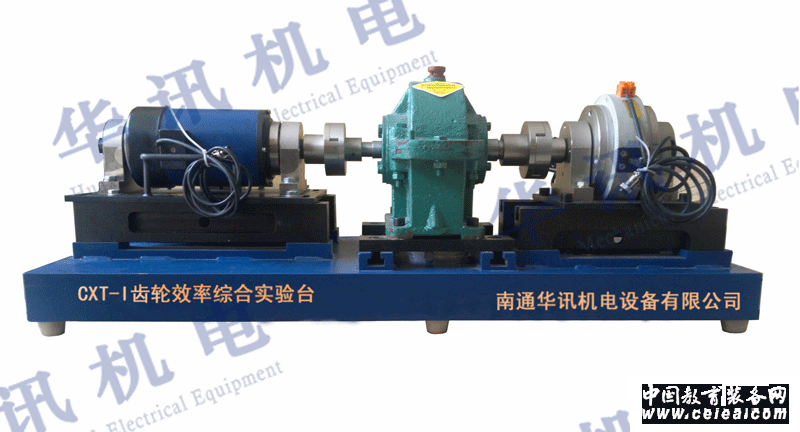

HX-CXT 齒輪效率綜合實驗臺
技術參數：
1、電機功率：600w/220v
2、調速方式及范圍：無級調速，0-800r/min
3、直齒圓柱輪：m=2，i=10
4、斜齒圓柱齒輪：m=2，i=10
5、蝸輪蝸桿：m=2，i=50
6、圓錐齒輪：m=2，i=5
7、測力傳感器： 100N、200N
8、角位移傳感器：1000柵/轉
9、磁粉制動器：最大扭矩50N.m
10、負載安裝中心高：h =148mm
11、外型尺寸：1256×807×685
12、重量：100kg
基本配置：
1、電機1臺
2、實驗用減速器4臺
3、測力傳感器2臺
4、角位移傳感器2個
5、磁粉制動器1臺
6、控制系統1套
7、教學軟件1套
8、隨機工具1套
實驗目的：
1、對減速器傳動系統（包括聯軸節）的動態了解，以提高學生的綜合設計能力
2、了解封閉流式實驗臺結構和齒輪傳動效率的測定原理
實驗項目：
1、觀察不同減速器在不同介質狀態下的傳動情況；
2、測試在不同情況下（不同潤滑介質、不同傳動組合）的傳動系統效率。
性能特點：
1、本實驗臺采用模塊化設計，是一個開放式的測試平臺，整個系統分為獨立的三個模塊：動力輸入模塊（原動件）、測試模塊（被測件）、加載模塊，測試模塊可變換，隨機包含圓柱齒輪模塊，蝸輪蝸桿模塊，圓錐齒輪模塊，還可根據需要自己設計添加，動力輸入模塊和加載模塊安裝位置可根據被測件進行靈活安裝調整。
2. 本實驗臺電測系統可以檢測齒輪傳動的輸入輸出轉速，輸入輸出扭矩，不同載荷不同轉速下的傳動效率。
在數據處理方面，既可直接用抄錄數據手工計算方法，也可以和計算機接口組成具有數據采集處理，結果曲線顯示，信息儲存、打印輸出等多種功能的自動化處理系統。 該系統具有結構簡單、操作方便、機電—體相結合等特點。 加載方便、操作簡單安全，耗能少。
