產品詳細介紹西門子PROFIBUS總線
•PROFIBUS 是一種能夠確保無故障通信的功能強大的、結構堅固的開放式總線系統。
•該系統采用了標準化設計，因此，它可以與其它生產廠家提供的標準化部件進行連接。
•用戶能夠在整個網絡的任何一點對該系統進行組態、啟動以及故障檢測。 也就是說，用戶能夠十分靈活、方便與自由地選擇和修改通信鏈路。
•使用快速連接（FastConnect）布線系統，可快速裝配和調試。
•采用簡單、有效的報警概念，恒定監控網絡部件。
•高投資保護： 可以在不影響正常操作的情況下對現有安裝進行擴展。
•OLM 環冗余性，可用性高

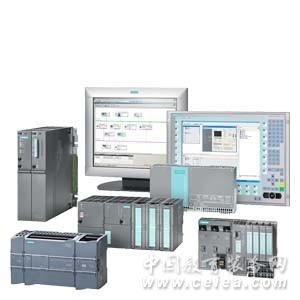

本公司銷售西門子可編程控制器，觸摸屏，變頻器，驅動伺服，工業以太網，數控系統。
全新原裝，質量保證，保修一年，價格優勢，提供售后服務！
==============================================
24小時銷售服務熱線 ：13764683783、15618713512
聯系人 ：黃超經理
電 話：021-60440251
傳 真：021-33737848
郵 箱：669309615@qq.com
Q Q：669309615/84423928
地 址：上海市松江區文誠路2188弄
西門子現場總線，西門子通信電纜，西門子DP總線，西門子PROFIBUS通訊電纜
訂貨號：6XV1830-0EH10
SIMATIC NET, PROFIBUS 快速標準電纜 GP, 2 芯, 屏蔽, 為快速安裝而特殊設計，最大長度: 1000m, 最小訂購數量: 20m, 按米銷售 采用實心裸銅線導體作芯線，加厚鋁箔和加密裸金屬絲編織層，屏蔽效果好，紫色PVC外護套。具有良好的信號傳輸性能。）（原6XV1830-0AH10已升級為6XV1830-0EH10）
高端西門子現場總線，高端西門子通信電纜，高端西門子DP總線，高端西門子PROFIBUS通訊電纜
訂貨號：6XV1830-3EH10采用實心裸銅線導體作芯線，加厚鋁箔和加密裸金屬絲編織層，屏蔽效果好，紫色PVC外護套。具有很好的信號傳輸性能。
SIMATIC NET, PROFIBUS 快速標準電纜 GP, 2 芯, 屏蔽, 為快速安裝而特殊設計，最大長度: 1000m, 最小訂購數量: 20m, 按米銷售 (原6XV1830-3BH10已升級為6XV1830-3EH10)
西門子(SIEMENS) 6XV1840-2AH10
產品詳細信息： 使用fc電纜2 x 2可快速、簡便地連接到工業以太網 fc rj45 引出插座（10/100 mbit/s）
或工業以太網fc rj45 180/90°接頭上，節省時間，專用總線電纜，應用靈活，雙層屏蔽電纜和一致的接
地方案，網絡的抗干擾能力強，不含硅。
應用范圍： 用于工廠車間中的結構化布線，專用于快速裝配，特別適用于汽車行業（如噴漆生產線）
技術說明： 電纜規格cat 5e特征阻抗，1-100 mhz時100 Ω ± 15 Ω絕緣電阻 500 mΩ km芯線絕緣pe 1.5
mm工作溫度-40 oc 到+70 oc運輸/貯存溫度-40 oc 到 +70 oc允許張力≤ 150 n阻燃性能，符合標準ul 1685
（csa ft 4）認證ul 和 ccc
全新原裝，質量保證，保修一年，提供技術服務，價格合理，假一罰十！
6XV1830-0EH10 SIMATIC NET, PROFIBUS 快速標準電纜 GP, 2 芯, 屏蔽, 為快速安裝而特殊設計，最大長度: 1000m, 最小訂購數量: 20m, 按米銷售
6XV1830-0EN20 SIMATIC NET, PROFIBUS 標準總線電纜, 2 芯, 屏蔽, 為快速安裝而特殊設計， 20 m
6XV1830-0EN50 SIMATIC NET, PROFIBUS 標準總線電纜, 2 芯, 屏蔽, 為快速安裝而特殊設計， 50 m
6XV1830-0ET10 SIMATIC NET, PROFIBUS 標準總線電纜, 2 芯, 屏蔽, 為快速安裝而特殊設計， 100m
6XV1830-0ET20 SIMATIC NET, PROFIBUS 標準總線電纜, 2 芯, 屏蔽, 為快速安裝而特殊設計， 200 m
6XV1830-0ET50 SIMATIC NET, PROFIBUS 標準總線電纜, 2 芯, 屏蔽, 為快速安裝而特殊設計， 500 m
6XV1830-0EU10 SIMATIC NET, PROFIBUS FC 標準電纜, 2 芯, 屏蔽, 為快速安裝而特殊設計，最大長度: 1000m
6XV1830-0GH10 SIMATIC NET, PROFIBUS FC 食品總線電纜，帶 PE 護套， 用于食品業和飲料業，2 芯，屏蔽，按米銷售，最大長度： 1000m, 最小訂購量: 20 m
6XV1830-0JH10 SIMATIC NET, PROFIBUS FC 堅固總線電纜，帶 PUR 護套，用于化工和機械等惡劣環境使用，按米銷售，最大長度： 1000m, 最小訂購量: 20 m
6XV1830-0LH10 SIMATIC NET,PROFIBUS FC FRNC 電纜 GP, 總線電纜，阻燃及無鹵素總線電纜，共聚物外殼，按米銷售，最大長度： 1000m, 最小訂購量: 20 m
6XV1830-0MH10 SIMATIC NET, PROFIBUS 船用電纜 SIENOPYR, 輪船和海上設備用銅纜, 按米銷售，最大長度： 1000m, 最小訂購量: 20 m
6XV1830-0PH10 SIMATIC NET, PROFIBUS 絞纜, 用于高柔性應用(可扭曲), 最大訂購長度: 1000m, 最小訂購量: 20m, 按米銷售
6XV1830-1EN50 SIMATIC NET, PROFIBUS 標準總線電纜, 2 芯, 屏蔽, 為快速安裝而特殊設計， 在線軸盒中 50m
6XV1830-1ET10 SIMATIC NET, PROFIBUS 標準總線電纜, 2 芯, 屏蔽, 為快速安裝而特殊設計， 在線軸盒中 100m
6XV1830-3EH10 SIMATIC NET, PROFIBUS FC 拖纜, PROFIBUS 拖纜, 最大加速度:4 m/s2, 至少 3 百萬次 彎曲次數，彎曲半徑： 約 120mm，雙芯屏蔽線，按米銷售，最大長度: 1000m, 最小訂購量: 20 m
6XV1830-3FH10 SIMATIC NET, PROFIBUS FC 接地電纜, 2 芯, 屏蔽，按米銷售，最大長度: 1000m, 最小訂購量: 20 m
6XV1830-3GH10 SIMATIC NET, PROFIBUS 彩色電纜, 2 芯, 屏蔽, 最大加速度： 4 m/s2,彎曲次數，最少 5 次，按米銷售，最大訂貨數量： 1000m, 最小訂購量: 20 m
6XV1831-2A SIMATIC NET, PB FC STANDARD CABLE IS GP, BUS CABLE 2-WIRE, SHIELDED, SPECIAL- MOUNT F. FAST MOUNTING, MAXIMAL LENGTH: 1000 M, MINIMAL LENGTH: 20 M SOLD BY THE METER
6XV1831-2K SIMATIC NET, PB FC 柔性電纜 GP, 2 芯, 屏蔽, 為快速安裝而特殊設計， 最大訂貨數量： 1000m, 最小訂購量: 20m, 按米銷售
6XV1831-2L SIMATIC NET, PB FC 拖纜, PROFIBUS 拖纜, 最大加速度:4 m/s2, 至少 3 百萬次彎曲次數 120mm，2 芯，屏蔽，按米銷售，最大訂貨數量: 1000m, 最小訂購量: 20 m
6XV1860-2R SIMATIC NET, PROFIBUS 混合標準電纜 GP, 帶 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)電纜, 屏蔽, ET200, 按米銷售, 最大長度: 1000m, 最小長度: 20 m
6XV1860-2S SIMATIC NET, PROFIBUS 混合高強度電纜, 非焊接，拖纜，帶 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)電纜, 屏蔽, ET200, 按米銷售, 最大長度: 1000m, 最小長度: 20 m
總線電纜
6XV1830-7AH10 SIMATIC NET, PROFIBUS ECOFAST 混合電纜, 拖纜, 帶 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm) 電線, 屏蔽, 按米銷售, 最大長度: 1000m, 最小訂購量: 20 m
6XV1830-7AN20 SIMATIC NET, PROFIBUS ECOFAST 混合電纜, 拖纜, 帶 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)電纜, 非預裝配，優選長度 20m
6XV1830-7AN50 SIMATIC NET, PROFIBUS ECOFAST 混合電纜, 拖纜, 帶 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)電纜, 非預裝配，優選長度 50m
6XV1830-7AT10 SIMATIC NET, PROFIBUS ECOFAST 混合電纜, 拖纜, 帶 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)電纜, 非預裝配，優選長度 100m
6XV1830-7BH15 SIMATIC NET, PROFIBUS ECOFAST 混合電纜, 帶 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)電纜, 預裝有 ECOFAST 插頭和插座，拖纜，長度： 1.5 m
6XV1830-7BH30 SIMATIC NET, PROFIBUS ECOFAST 混合電纜, 帶 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)電纜, 預裝有 ECOFAST 插頭和插座，拖纜，長度： 3 m
6XV1830-7BH50 SIMATIC NET, PROFIBUS ECOFAST 混合電纜, 帶 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)電纜, 預裝有 ECOFAST 插頭和插座，拖纜，長度： 5m
6XV1830-7BN10 SIMATIC NET, PROFIBUS ECOFAST 混合電纜, 帶 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)電纜, 預裝有 ECOFAST 插頭和插座，拖纜，長度： 10 m
6XV1830-7BN15 SIMATIC NET, PROFIBUS ECOFAST 混合電纜, 帶 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)電纜, 預裝有 ECOFAST 插頭和插座，拖纜，長度： 15 m
6XV1830-7BN20 SIMATIC NET, PROFIBUS ECOFAST 混合電纜, 帶 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)電纜, 預裝有 ECOFAST 插頭和插座，拖纜，長度 20m
6XV1830-7BN25 SIMATIC NET, PROFIBUS ECOFAST 混合電纜, 帶 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)電纜, 預裝有 ECOFAST 插頭和插座，拖纜，長度 25m
6XV1830-7BN30 SIMATIC NET, PROFIBUS ECOFAST 混合電纜, 帶 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)電纜, 預裝有 ECOFAST 插頭和插座，拖纜，長度 30m
6XV1830-7BN35 SIMATIC NET, PROFIBUS ECOFAST 混合電纜, 帶 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)電纜, 預裝有 ECOFAST 插頭和插座，拖纜，長度 35m
6XV1830-7BN40 SIMATIC NET, PROFIBUS ECOFAST 混合電纜, 帶 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)電纜, 預裝有 ECOFAST 插頭和插座，拖纜，長度 40m
6XV1830-7BN45 SIMATIC NET, PROFIBUS ECOFAST 混合電纜, 帶 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)電纜, 預裝有 ECOFAST 插頭和插座，拖纜，長度 45m
6XV1830-7BN50 SIMATIC NET, PROFIBUS ECOFAST 混合電纜, 帶 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)電纜, 預裝有 ECOFAST 插頭和插座，拖纜，長度 50m
6XV1860-2P SIMATIC NET, PROFIBUS ECOFAST 混合電纜 GP, 拖纜, 帶 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm) 電線, 屏蔽, 按米銷售, 最大長度: 1000m, 最小訂購長度: 20 m
6XV1860-3PH05 SIMATIC NET, PROFIBUS ECOFAST 混合電纜 GP, 帶 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)電纜, 預裝有 ECOFAST 插頭和插座，拖纜，長度 0.5m
6XV1860-3PH10 SIMATIC NET, PROFIBUS ECOFAST 混合電纜 GP, 帶 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)電纜, 預裝有 ECOFAST 插頭和插座，拖纜，長度 1m
6XV1860-3PH15 SIMATIC NET, PROFIBUS ECOFAST 混合電纜 GP, 帶 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)電纜, 預裝有 ECOFAST 插頭和插座，拖纜，長度 1.5m
6XV1860-3PH30 SIMATIC NET, PROFIBUS ECOFAST 混合電纜 GP, 帶 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)電纜, 預裝有 ECOFAST 插頭和插座，拖纜，長度 3m
6XV1860-3PH50 SIMATIC NET, PROFIBUS ECOFAST 混合電纜 GP, 帶 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)電纜, 預裝有 ECOFAST 插頭和插座，拖纜，長度 5m
6XV1860-3PN10 SIMATIC NET, PROFIBUS ECOFAST 混合電纜 GP, 帶 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)電纜, 預裝有 ECOFAST 插頭和插座，拖纜，長度 10m
6XV1860-3PN15 SIMATIC NET, PROFIBUS ECOFAST 混合電纜 GP, 帶 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)電纜, 預裝有 ECOFAST 插頭和插座，拖纜，長度 15m
6XV1860-3PN20 SIMATIC NET, PROFIBUS ECOFAST 混合電纜 GP, 帶 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)電纜, 預裝有 ECOFAST 插頭和插座，拖纜，長度 20m
6XV1860-3PN25 SIMATIC NET, PROFIBUS ECOFAST 混合電纜 GP, 帶 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)電纜, 預裝有 ECOFAST 插頭和插座，拖纜，長度 25m
6XV1860-3PN30 SIMATIC NET, PROFIBUS ECOFAST 混合電纜 GP, 帶 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)電纜, 預裝有 ECOFAST 插頭和插座，拖纜，長度 30m
6XV1860-3PN35 SIMATIC NET, PROFIBUS ECOFAST 混合電纜 GP, 帶 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)電纜, 預裝有 ECOFAST 插頭和插座，拖纜，長度 35m
6XV1860-3PN40 SIMATIC NET, PROFIBUS ECOFAST 混合電纜 GP, 帶 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)電纜, 預裝有 ECOFAST 插頭和插座，拖纜，長度 40m
6XV1860-3PN45 SIMATIC NET, PROFIBUS ECOFAST 混合電纜 GP, 帶 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)電纜, 預裝有 ECOFAST 插頭和插座，拖纜，長度 45m
6XV1860-4PN20 SIMATIC NET, PROFIBUS ECOFAST 混合電纜 GP, 拖纜，帶 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)電纜, 無預裝, 優選長度: 20 m
6XV1860-4PN50 SIMATIC NET, PROFIBUS ECOFAST 混合電纜 GP, 拖纜，帶 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)電纜, 無預裝, 優選長度: 50 m
6XV1860-4PT10 SIMATIC NET, PROFIBUS ECOFAST 混合電纜 GP, 拖纜，帶 4xCu(1.5 平方毫米) 和 2xCu(0.64 mm)電纜, 無預裝, 優選長度: 100 m
供電電纜
6XV1812-8A SIMATIC NET 電源電纜, 2 線制電源電纜, LITZ 導線, 2 x 0.75 平方毫米, 拖纜，最大長度: 2000m, 最小訂購長度: 20m, 按米銷售
6XV1830-8AH10 SIMATIC NET 電源電纜, 5 線制電源電纜, LITZ 導線, 5 x 1.5 平方毫米, 拖纜，最大長度: 1000m, 最小訂購長度: 20m, 按米銷售
連接電纜
6XV1830-1CH15 SIMATIC NET, 830-1T PROFIBUS 連接電纜,用于連接 數據端口，預裝配，在電纜二端各裝有一個 9 針 Sub-D 插頭，1.5m
6XV1830-1CH30 SIMATIC NET, 830-1T PROFIBUS 連接電纜,用于連接 數據端口，預裝配，在電纜二端各裝有一個 9 針 Sub-D 插頭，3m
6XV1830-2AH30 SIMATIC NET, PROFIBUS 830-2 連接電纜, 預裝配，有二個 9 針 SUB-D 接頭, 可切換端接電阻, 3m
6XV1830-2AH50 SIMATIC NET, PROFIBUS 830-2 連接電纜, 預裝配，有二個 9 針 SUB-D 接頭, 可切換端接電阻, 5m
6XV1830-2AN10 SIMATIC NET, PROFIBUS 830-2 連接電纜, 預裝配，有二個 9 針 SUB-D 接頭, 可切換端接電阻, 10m
特征：屏蔽的雙絞電纜，圓形截面
所有 PROFIBUS 總線電纜的特點：
因為雙屏蔽作用，這些電纜特別適合用于易受電磁干擾的工業環境中。
通過總線電纜外皮和總線端子上的接地端子，能實現系統范圍內的接地方案。
印有以米表示的標記
電纜類型
全新的快速連接（FC）總線電纜為徑向對稱設計，可使用剝線工具。以此，可以快速、簡便地安裝總線接頭。
PROFIBUS FC 標準電纜GP:
標準總線電纜專門為快速安裝而設計的
PROFIBUS FC 標準電纜 IS GP：
具有特殊設計的標準總線電纜，用于快速安裝本質安全分布式 I/O 系統
PROFIBUS FC 快速連接高強度電纜：
專門設計用于腐蝕環境和苛刻機械負荷條件
PROFIBUS FC 食用電纜：
該種電纜使用 PE 外套材料，因此適用于食品和煙草行業。
PROFIBUS FC 接地電纜：
專用于地下敷設。它不同于裝備有附加外套的 PROFIBUS 總線電纜
PROFIBUS FC軟電纜
柔性（絞合導線）、無鹵素總線電纜，帶聚氨酯護套，可偶然移動
PROFIBUS FC 拖纜:
專用于在拖纜中強制運動控制的總線電纜，例如在連續運動的機器部件中（絞合導線）
PROFIBUS FC FRNC 電纜：
雙芯屏蔽，阻燃設計，無鹵總線電纜，有一個共聚物外殼 FRNC（阻燃無腐蝕）
１．PROFIBUS –DP作用
于現場層的高速數據傳送。主站周期地讀取從站的輸入信息并周期地向從站發送輸出信息。總線循環時間必須要比主站(PLC)程序循環時間短。除周期性用戶數據傳輸外，PROFIBUS-DP還提供智能化設備所需的非周期性通信以進行組態．診斷和報警處理。
①傳輸技術：RS－485雙絞線．雙線電纜或光纜。波特率從9.6K bit/s到12M bit/s。
②總線存取：各主站間令牌傳遞，主站與從站間為主－從傳送。支持單主或多主系統。總線上最站點(主－從設備)數為126。
③通信：點對點(用戶數據傳送)或廣播(控制指令)。循環主－從用戶數據傳送和非循環主－主數據傳送。
④運行模式：運行．清除．停止。
⑤同步：控制指令允許輸入和輸出同步。同步模式：輸出同步；鎖定模式：輸入同步。
⑥功能：DP主站和DP從站間的循環用戶有數據傳送。各DP從站的動態激活和可激活。DP從站組態的檢查。強大的診斷功能，三級診斷診斷信息。輸入或輸出的同步。通過總線給DP從站賦予地址。通過部線對DP主站(DPM1)進行配置，每DP從站的輸入和輸出數據最大為246字節。
⑦可靠性和保護機制：所有信息的傳輸按海明距離HD＝４進行。DP從站帶看門狗定時器(Watchdog Timer)。對DP從站的輸入／輸出進行存取保護。DP主站上帶可變定時器的用戶數據傳送監視。
⑧設備類型：第二類DP主站(DPM2)是可進行編程．組態．診斷的設備。第一類DP主站(DPM1)是中央可編程控制器，如PLC．PC等。DP從站是帶二進制值或模擬量輸入輸出的驅動器．閥門等.
(1)
①速率：在一個有著32個站點的分布系統中，PROFIBUS-DP對所有站點傳送512 bit/s 輸入和512bit/s輸出，在12Ｍbit/s時只需１毫秒。
② 診斷功能：經過擴展的PROFIBUS-DP診斷能對故障進行快速定位。診斷信息在總線上傳輸并由主站采集。診斷信息分三級：
·本站診斷操作：本站設備的一般操作狀態，如溫度過高．壓力過低。
·模塊診斷操作：一個站點的某具體I/O模塊故障。
·通過診斷操作：一個單獨輸入／輸出位的故障。
(2)
PROFIBUS-DP允許構成單主站或多主站系統。在同一總線上最多可連接126個站點。系統配置的描述包括：站數．站地址．輸入／輸出地址．輸入／輸出數據格式．診斷信息格式及所使用的總線參數。每個 PROFIBUS-DP系統可包括以下三種壞同類型設備：
① 一級DP主站(DPM1)：一級DP主站是中央控制器，它在預定的周期內與分散的站(如DP從站)交換信息。典型的DPM1如PLC或PC。
② 二級DP主站(DPM2)：二級DP主站是編程器．組態設備或操作面板，在DP系統組態操作時使用，完成系統操作和監視目的。
③ DP從站：DP從站是進行輸入和輸出信息采集和發送的外圍設備(I／O設備．驅動器．HMI．閥門等)。
④ 單主站系統：在總線系統的運行階段，只有一個活動主站。
⑤ 多主站系統：總線上連有多個主站。這些主站與各自從站構成相互獨立的子系統。每個子系統包括一個DPMI．指定的若干從站及可能的DPM2設備。任何一個主站均可讀取DP從站的輸入／輸出映象，但只有一個DP主站允許對DP從站寫入數據。
(3)
系統行為
系統行為主要取決于DPM1的操作狀態，這此狀態由本地或總線的配置設備所控制。主要有以下三種狀態：
·停止：在這種狀態下，DPM1和DP從站之間沒有數據傳輸。
·清除：在這種狀態下，DPM1讀取DP從站的輸入信息并使輸出信息保持在故障安全狀態。
·運行：在這種狀態下，DPM1處于數據傳輸階段,循環數據通信時，DPM1從DP站讀取輸入信息并向從站寫入輸出信息。
① DPM1設備在一個預先設定的時間間隔內，以有選擇的廣播方式將其本地狀態周期性地發送到每一個有關的DP從站。
② 如果在DPM1的數據傳輸階段中發生錯誤，DPM1將所有有關的DP從站的輸出數據立即轉入清除狀態，而DP從站將不在發送用戶數據。在次之后,DPM1轉入清除狀態。
(4)
DPM1和DP從站間的循環數據傳輸
DPM1和相關DP從站之間的用戶數據傳輸是由DPM1按照確定的遞歸順序自動進行。在對總線系統進行組態時，用戶對DP從站與DPM1的關系作出規定，確定哪些DP從站被納入信息交換的循環周期，哪些被排斥在外。
DMP1和DP從站之間的數據傳送分三個階段：參數設定．組態．數據交換。在參數設定階段，每個從站將自己的實際組態數據與從DPM1接受到的組態數據進行比較。只有當實際數據與所需的組態數據相匹配時，DP從站才進入用戶數據傳輸階段。因此，設備類型．數據格式．長度以及輸入輸出數量必須與實際組態一致。
(5)
DPM1和系統組態設備間的循環數據傳輸
除主－從功能外，PROFIBUS－DP允許主－主之間的數據通信，這些功能使組態和診斷設備通過總線對系統進行組態。
(6)
同步和鎖定模式
除DPM1設備自動執行的用戶數據循環傳輸外，DP主站設備也可向單獨的DP從站．一組從站或全體從站同時發送控制命令。這些命令通過有選擇的廣播命令發送的。使用這一功能將打開DP從站的同步及鎖定模式，用于DP從站的事件控制同步。
主站發送同步命令后，所選的從站進入同步模式。在這種模式中，所編址的從站輸出數據鎖定在當前狀態下。在這之后的用戶數據傳輸周期中，從站存儲接收到輸出的數據，但它的輸出狀態保持不變；當接收到下一同步命令時，所存儲的輸出數據才發送到外圍設備上。用戶可通過非同步命令退出同步模式。
鎖定控制命令使得編址的從站進入鎖定模式。鎖定模式將從站的輸入數據鎖定在當前狀態下，直到主站發送下一個鎖定命令時才可以更新。用戶可以通過非鎖定命令退出鎖定模式。
(7)
保護機制
對DP主站DPM1使用數據控制定時器對從站的數據傳輸進行監視。每個從站都采用獨立的控制定時器。在規定的監視間隔時間中，如數據傳輸發生差錯，定時器就會超時。一旦發生超時，用戶就會得到這個信息。如果錯誤自動反應功能“使能”，DPM1將脫離操作狀態，并將所有關聯從站的輸出置于故障安全狀態，并進入清除狀態。
2.擴展DP功能
DP擴展功能是對DP基本功能的補充，與DP基本功能兼容。
(１) DPM1與DP從站間非循環的數據傳輸。
(２) 帶DDLM讀和DDLM寫的非循環讀／寫功能，可 讀寫從站任何希望數據。
(３) 報警響應，DP基本功能允許DP從站用診斷信息向主站自發地傳輸事件，而新增的DDLM－ALAM－ACK功能被用來直接響應從DP從站上接收的報警數據。
(４) DPM2與從站間的非循環的數據傳輸。
3．電子設備數據文件(GSD)
為了將不同廠家生產的PROFIBUS產品集成在一起，生產廠家必須以GSD文件(電子設備數據庫文件)方式將這些品的功能參數(如I／O點數．診斷信息．波特率．時間監視等)。標準的GSD數據將通信擴大到操作員控制級。使用根據GSD所作的組態工具可將不同廠商生產的設備集成在同一總線系統中。
GSD文件可分為三個部分：
(1)總規范：包括了生產廠商和設備名稱．硬件和軟件版本．波特率．監視時間間隔．總線插頭指定信號。
(2)與DP有關的規范：包括適用于主站的各項參數，如允許從站個數．上裝／下裝能力。
(3)與DP從站有關的規范：包括了與從站有關的一切規范，如輸入／輸出通道數．類型．診斷數據等。
4．PROFIBUS-DP行規
PROFIBUS–DP協議明確規定了用戶數據怎樣在總線各站之間傳遞，但用戶數據的含義是在PROFIBUS行規中具體說明的。另外，行規還具體規定了PROFIBUS－DP如何用于應用領域。使用行規可使不同廠商所生產的不同設備互換使用，而工廠操作人員毋須關心兩者之間的差異。因為與應用有關的含義在行規中均作了精確的規定說明。下面是PROFIBUS－DP行規，括弧中數字是文件編號：
(１) NC／RC行規(3.052)
(２) 編碼器行規(3.062)
(３) 變速傳動行規(3.071)
(４) 操作員控制和過程監視行規(HMI)
5.PROFIBUS –DP 傳輸距離
Profibus的傳輸速率為96～12kbps最大傳輸距離在12kbps時為1000m，15Mbps時為400m，可用中繼器延長至10km。其傳輸介質可以是雙絞線，也可以是光纜，最多可掛接 127個站點。
|
