产品详细介绍产品概述：

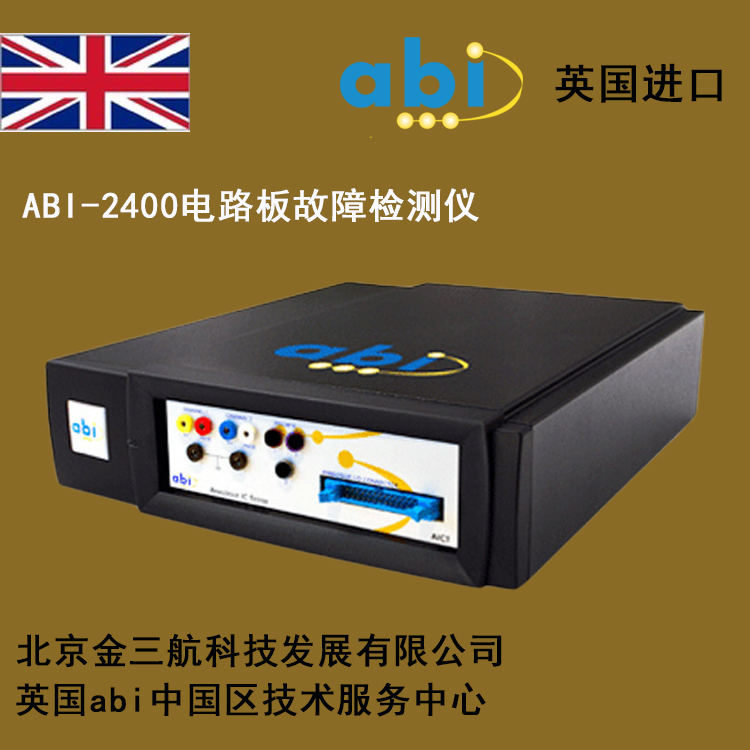

abi-2400电路板在线维修测试仪abi-2500的简化版。主要具备非加电V-I 曲线测试技术，适合测试对电路板上各种类型的模拟和数字器件进行在线维修测试。
产品组成：
1.软件配置：
1）具有测试流程记忆功能（软件具有强大的测试流程编辑和记录功能）
2）*全面记录各种测试信息。软件可将标准电路板上测量到的V-I和V-T曲线图都存储记录到测试程序中，方便随时与其他电路板进行对比，大大简化了测试中需要重复对比的工作。
3）软件在测试流程中允许用户根据需要加入对测试步骤的文字说明、照片、Office Word、Office Excel、PDF文档、网页链接、视频等，极大提升了测试效率。
4）*中文、英文测试操作软件，提供免费终生软件的升级服务；
2.硬件配置：
1）24路模拟测试通道，2路探棒测试通道，2通道同步脉冲信号；
2）*系统可对各种器件进行端口测试：V-I、V-T、测试。V-I测试频率达到12kHz，非常合适测试电感及高频电容器件。可设定同步脉冲信号的幅值与宽度, 进行可控硅元器件或FET的功能测试。
3）具备24通道矩阵式V-I曲线测试模式, 可针对所有管脚间的阻抗曲线进行测试。
何谓V-I曲线测试?
对于模拟及数字电路板, V/I曲线测试是成熟、可靠的解决方案。
透过一个限流电阻器, 施加AC电压到一个测试点时, 测量因此产生的电流, 并将结果绘制成一个电压/电流图形, 即显示该测试点的特性曲线。
分析V-I曲线,通常是与一个参考点作比较,而检测如下问题：
漏电流器件。
内部受损器件。
错误数值的器件。
不一致的器件。
短路与开路。
功能特点：
1. 可以对各种器件进行端口测试：VI、VT、IT测试；
2. 矩阵式V-I曲线测试模式, 可针对管脚间的阻抗曲线进行测试；
3．可设定同步脉冲信号的幅值与宽度, 进行可控硅元器件或FET的功能测试；
4. 可进行光耦合器及继电器元器件的速度功能测试；
5. 曲线相似度百分比显示，曲线图形的放大与缩小（批量显示）；
6. 测试频率高达到12kHz, 非常合适测试电感及高频电容器件；
7. 具备自动信号补偿功能, 可针对测试环境及夹具进行自校测试,防止测量信失真；
8. 简单的通过/失败显示，方便非专业人员使用；
9. 无需电路图；
10. 自动夹具定位功能。
