产品详细介绍◆ 概述
电气设备绝缘介质损耗因数（tanδ）测试是电力系统绝缘检测最精密、最主要和最常用的试验方法之一。测试tgδ值可有效发现绝缘的受潮、绝缘分层、穿透性导电通道、绝缘老化污秽等缺陷。但是常规试验仪器现场测试tgδ时，存在接线复杂、抗干扰能力差和反接法测试数据误差大等缺点。华胜FS3001高压抗干扰介质损耗测试仪采用最新抗干扰技术，操作简单安全，测试数据准确，符合国家新颁布电力行业标准《高压介质损耗测试仪通用技术条件 DL/T962-2005》的要求。
◆ FS3001高压介质损耗测试仪主要特点和功能
☆ 具有多种测试方式：可选择正/反接线、内/外标准电容器和内/外试验电压进行测试，可测CVT，适应不同现场要求。
☆ 内置SF6标准电容器，tgδ<0.005%，受空气湿度影响小。
☆ 抗干扰效果好：采用最新抗干扰技术，能有效地消除现场电场干扰对测试的影响，适用于500kV及以下电压的强干扰现场试验。
☆ 高压短路和突然断电时，仪器能迅速切断高压，并发出警告信息。
☆ 测试重复性好，测试准确度不受电压影响。
☆ 一体化结构，重量适中，便于携带。
☆ 大屏幕带背光中文液晶显示器，菜单提示操作，使用方便。
☆ 内置打印机，及时打印保存测试数据。
☆ 高压电缆连接至试品，保证安全；仪器未接地报警，安全措施完善。
◆ FS3001高压介质损耗测试仪主要技术参数
☆ 额定工作条件： 环境温度：0~40℃（当温度超出20℃±5℃时，每变化10℃仪器基本误差的改变量不超过基本误差限的1/2）
☆ 相对湿度：30%~85%
☆ 供电电源：电压：220±10%V，频率：50±1Hz
☆ 外型尺寸：450×330×380 mm3
☆ 仪器重量：≤16kg
☆ 电子电路功耗：不大于40VA
☆ 测试范围：
1.介质损耗（tgδ）测试范围 0～1 ，分辨率0.0001
2.电容量（Cx）分辨率0.01PF，测试范围如下 ：
（1）内接方式
试验电压 试品电容量
5KV 7.5KV 10KV 3PF~40000PF
1.5KV 2.25KV 3K 10PF~0.35μF
0.5kV 0.75kV 1kV 30PF~1.5μF
（2）外接方式
“外接升压器”方式最高试验电压10kV；
“外接Cn”方式（外接高压、外接标准电容器）最高试验电压由标准电容器和被试品决定（Umax=Imax/ωC）。
标准回路最大电流50mA(In=UωCn) ，被试回路最大电流2A（Ix=UωCx）
☆ 内部升压器输出能力
试验电压 额定输出电流
5KV 7.5KV 10KV 100mA
1.5KV 2.25KV 3K 300mA
0.5kV 0.75kV 1kV 500mA
☆ 基本测试误差
产品在环境温度20℃±5℃、相对湿度30%~85%的条件下，基本测试误差应符合下表规定。
测试内容 电容量范围（Cx） 试品是否接地 基本误差
介质损耗因数tgδ 50pF~60000pF 不接地 ±(1%读数+0.0005)
接地 ±(1%读数+0.0010)
10pF~50pF或60000pF以上 不接地 ±(1%读数+0.0010)
接地 ±(2%读数+0.0020)
3pF~10pF 接地与不接地
电容量 50pF以上 接地与不接地 ±(1%读数+1pF)
50pF以下 ±(1%读数+2pF)
◆ 仪器别称：
“高压介质损耗测试仪”别称：抗干扰高压介质损耗测试仪，介损测试仪，介质损耗因数测试仪，介损仪，tgδ测试仪，tanδ测试仪，介损电桥测试仪，介质损耗测试装置，介质损耗测试仪。
产品价格
电议或发询价函
申明：【FS：华胜字母缩写】武汉世纪华胜科技有限公司已注册商标，互联网上凡涉及到FS系列电气产品，均出自本公司。引用本公司产品及型号时，请先联系。盗用及假冒者，我们将追究其法律责任。如需了解高压介质损耗测试仪详细性能参数，实验原理，技术问答，说明书，请浏览武汉世纪华胜科技有限公司官方网站和产品站。

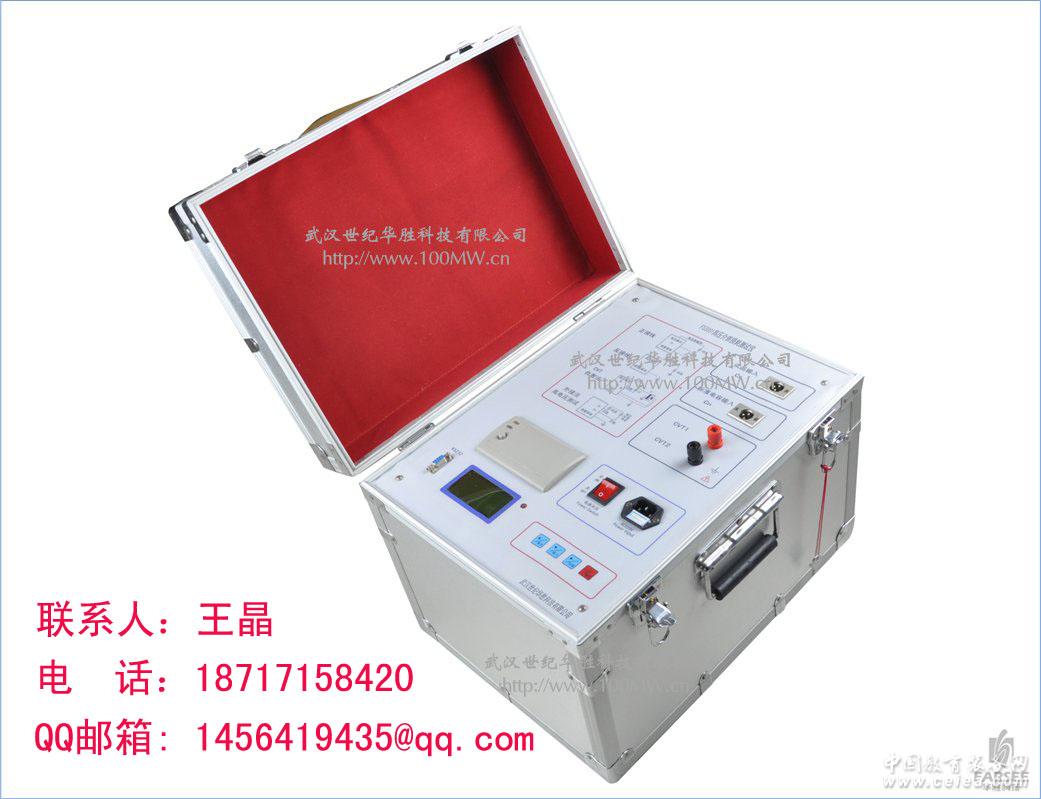

产品浏览：FS3001高压介质损耗测试仪
|
|
