产品详细介绍概述
变压器绕组直流电阻的测量是变压器试验中一个重要的试验项目。它可以检查出绕组内部导线的焊接质量，引线与绕线的焊接质量，绕线所用导线的规格是否符合设计要求，分接开关、引线与套管等载流体的接触是否良好，三相电阻是否平衡等。然而变压器绕组呈感性，特别是大容量的变压器电感很大，由传统的直流电阻测量方法存在测量数据不稳定、测试时间长、操作复杂和安全性不高的缺点。
变压器直流电阻测试仪主要特点
☆ 采用双电源恒流源技术，测试速度百倍于电桥。
☆ 内置快速放电电路，动态反映放电状态，安全可靠。
☆ 系列产品， 测试电流1～60A，适应所有接线方式和容量的变压器。
变压器直流电阻测试仪技术参数
☆ 供电电源 电压：AC220V±10% 频率：50±0.5Hz
☆ 准 确 度 0.2%±2字(25±2℃) 分 辨 率：1μΩ
☆ 使用环境 温度：0～40℃ 相对湿度：≤80%
☆其他参数如下表
型 号 恒 流 输 出 量 程 分辨率 外形尺寸(mm 3) 重量 (kg)
FS- 2A 型 2A, 0.2 A 0.02A 1mΩ～2000Ω 1μΩ 320×210×160 4

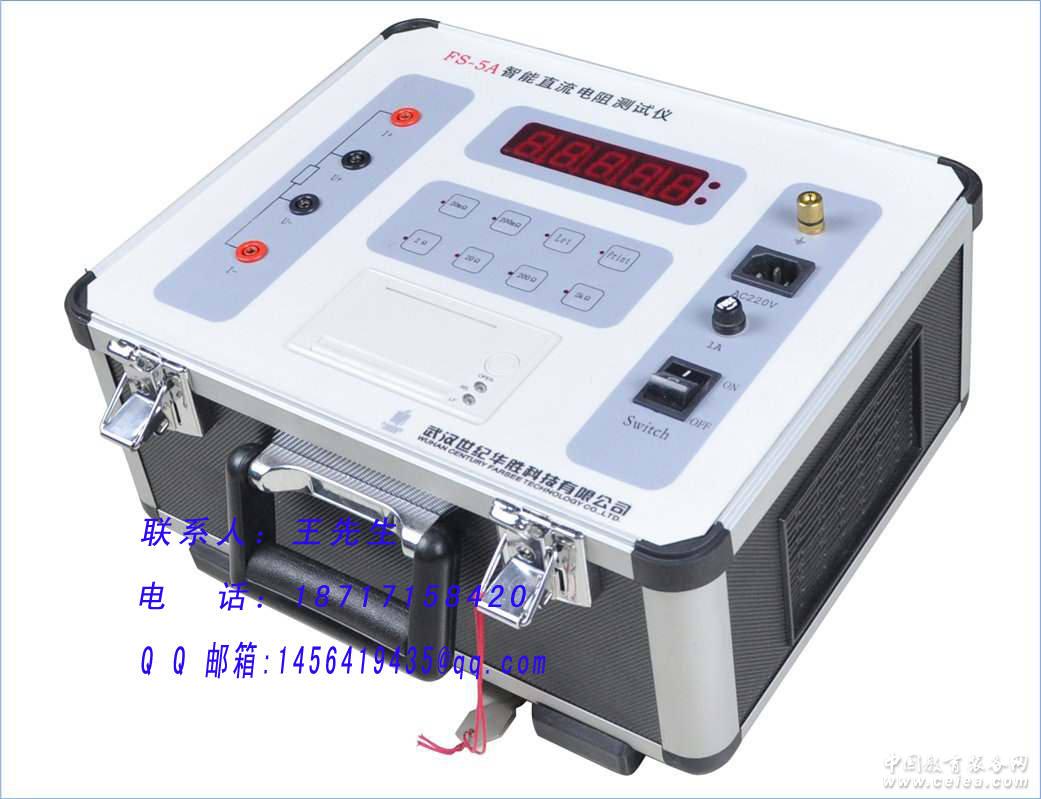

FS- 5A 型 5A , 2A ,1A ,0.2A 1mΩ～2000Ω 1μΩ 350×250×220 5
FS-10A型 10A ,5A,40mA,8mA 1mΩ～2000Ω 1μΩ 400×300×220 8
FS-20A型 20A ,10A ,5A,2A,1A 1mΩ～20Ω 1μΩ 400×300×220 9
FS-40A型 40A ,20A ,10A,5A,1A 0.5mΩ～20 Ω 1μΩ 400×300×220 13
FS-50A型 50A ,25A ,10A,5A,1A 0.4mΩ～20Ω 1μΩ 500×400×300 14
FS-60A型 60A ,30A ,15A,5A,1A 0.3mΩ～20Ω 1μΩ 500×400×300 20
仪器别称：变压器直流电阻测试仪、直流电阻测试仪、直流电阻快速测试仪。
产品价格
电议或发询价函
申明：【FS：华胜字母缩写】武汉世纪华胜科技有限公司已注册商标，互联网上凡涉及到FS系列电气产品，均出自本公司。引用本公司产品及型号时，请先联系。盗用及假冒者，我们将追究其法律责任。如需了解变压器直流电阻测试仪详细性能参数，实验原理，技术问答，说明书，请浏览武汉世纪华胜科技有限公司官方网站和产品站。
产品浏览：FS系列变压器直流电阻测试仪
|
