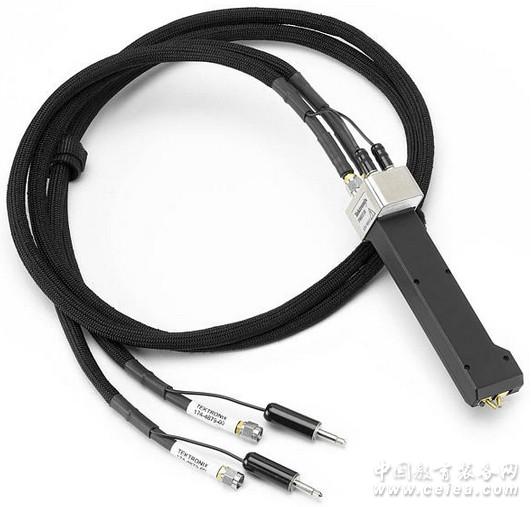

产品详细介绍泰克P80318手持式探头
功能与特点18GHz 100Ω差分阻抗TDR手持式
• 18GHz带宽
• 直接电路内TDR 测试
• 0.12 ″的可重复可靠的阻抗变化分辨率
• 从0.5毫米到4.2毫米的可调探头针脚
• 探测没有接地点的完全平衡的差分信号
• 双重缓冲设计使探头端部保持正确的DUT接触
• 与两个80A02模块一起使用时保护取样模块不受静电伤害
应用
• 电路板控制的阻抗测试(TDR)
• 差分传输线的损耗切线测试
• 装载或不装载组件的PCB故障分析
• 封装阻抗测试(TDR)
P80318
P80318是一种18GHz 100 Ω输入阻抗的差分TDR手持式探头。通过该探头可以对差分传输线进行高保真阻抗测试。通过可调整的探头针脚可以实现多种差分线间距和阻抗。 P80318探头还包括两个带有平行线控（它们向80A02提供对EOS/ESD保护的控制）的精密SMA电缆。
P80318X
P80318X设计用于高PCB阻抗测试应用。 这些应用要求最大制造业设备正常运行时间。P80318X包括P80318的全部外加一个探头本体，可在第一个探头体由于正常磨损而需要维修时使用。可以将P80318探头用作独立的高分辨率探头，但它特别设计与两个80A02EOS/ESD保护模块一起使用。要尽可能增大测试设备正常运行时间并尽可能减少维修成本，必须保护取样模块不受静电伤害。通常取样模块的受损是因为来自存储在DUT中的大量静电荷的过度电性应力（EOS）和静电放电（ESD）。使用两个80A02模块可以在将信号切换到取样模块前确保探头正确接地。
|
|
