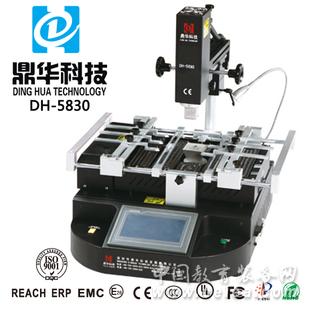

产品型号：DH-5830
产品代码：
产品价格：5500
计量单位：台
折 扣 率： 0
最后更新：2014-02-09
关 注 度：2670
生产企业：深圳市鼎华科技发展有限公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|
产品详细介绍
DH-5830主要参数：
1. 嵌入式工控电脑，高清触摸屏人机界面，PLC控制,并具有瞬间曲线分析功能.实时显示设定和实测温度曲线，并可对曲线进行分析纠正。
2. 高精度K型热电偶闭环控制和温度自动补偿系统，并结合PLC和温度模块实现对温度的精准控制，保持温度偏差在±2度.同时外置测温接口实现对温度的精密检测，并实现对实测温度曲线的精确分析和校对.
3. PCB板定位采用V字型槽，定位快捷、方便、准确，满足不同PCB板排版方式及不同大小PCB板的定位.
4. 灵活方便的可移动式万能夹具对PCB板起到保护作用，防止PCB边缘器件损伤及PCB变形，并能适应各种BGA封装尺寸的返修.
5. 配备多种规格合金风嘴，该风嘴可360度任意旋转定位，易于安装和更换；
6. 上下共三个温区独立加热，三个温区可同时进行多组多段温度控制，保证不同温区同步达到最佳焊接效果。加热温度、时间、斜率、冷却、真空均可在人机界面上完成设置。
7. 上下温区均可设置6段温度控制，可以扩展成8段，可海量存储温度曲线，随时可根据不同BGA进行调用,在触摸屏上也可进行曲线分析、设定和修正； 三个加热区采用独立的PID算法控制加热过程，
8. 升温更均匀，温度更准确；
9. 采用大功率横流风机迅速对PCB板进行冷却，以防PCB板的变形；同时内置真空泵，外置真空吸笔，以方便快捷取拿BGA芯片；
10. 配置声控“提前报警”功能.在拆卸、焊接完成前5-10秒以声控方式警示作业人员作相关准备。上下热风停止加热后，冷却系统启动，待温度降至常温后自动停止冷却。保证机器不会在热升温后老化！
11. 经过CE认证，设有急停开关和突发事故自动断电保护装置。
总功率
Total Power
4800W
上部加热功率
Top heater
800W
下部加热功率
Bottom heater
第二温区1200W，第三温区2700W（加大型发热面积以适应各类P板）
电源
power
AC220V±10％ 50Hz
外形尺寸
Dimensions
L800×W900×H750 mm
定位方式
Positioning
V字型卡槽,PCB支架可X方向调整并外配万能夹具
温度控制方式
Temperature control
K型热电偶（K Sensor）闭环控制（Closed loop）
温度控制精度
Temp accuracy
±2度
PCB尺寸
PCB size
Max 500×400 mmMin 22×22 mm
适用芯片
BGA chip
2X2-80X80mm
适用最小芯片间距
Minimum chipspacing
0.15mm
外置测温端口
External Temperature Sensor
1个，可扩展（optional）
机器重量
Net weight
31kg
|
|
