產品詳細介紹概述

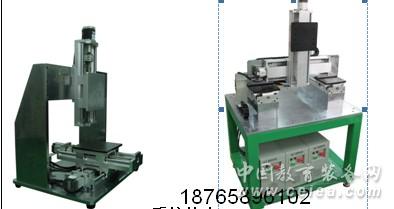

三維數控平臺與單軸線性模塊和XY平臺屬于同一系列的產品，是多種數控加工、電子加工設備的基本部件，也是各種科學研究、應用開發及教學實驗的通用平臺。面向制造行業和高等院校開發的GXYZ工作臺，采用模塊化設計思想和工業化制造標準設計制造。
產品配套軟件采用面向?qū)ο蠹夹g(shù)開發，底層封裝三軸運動控制系統主要功能及數控G代碼編譯動態庫，可實現單軸電機各運動模式(S曲線、T曲線、速度模式、電子齒輪模式)控制和兩軸及三軸插補或同步控制，并提供豐富的可視化圖形界面，可顯示電機各運動參量（速度、 加速度、位置）實時曲線，可實時顯示平臺模擬和實際運動軌跡 ，并可根據用戶的教學實驗需求，動態配置相關實驗?zāi)K，極大方便了用戶的教學實驗和研究工作。
系統特點：
1. 結構模塊化，可以用作單軸線性模塊或XY平臺使用。
2. 機械和電氣以及軟件，都采用模塊化的設計思想，方便用戶進行研究和擴展。
3. 采用工業標準元器件，保證系統運行的可靠性。
4. 采用PC＋運動控制器控制方式，控制方式靈活。
參考實驗內容：
可開設的實驗
運動控制系統基礎實驗
運動控制系統PID控制實驗
執行電機及驅動裝置認知調試實驗
單軸運動策略規劃實驗
二維，三維插補原理及應用實驗
XYZ平臺運動控制實驗
數控代碼編程實驗
可進行的部分研究工作
二維，三維運動控制應用系統開發
二維，三維軌跡插補算法研究
數控系統NC代碼解釋器開發與研究
控制軟件及其界面：
運動控制開發平臺軟件
控制結構圖：
主要技術參數：
外形尺寸(長×寬×高)：630mm×470mm×815mm（GXYZ202010系列）
重量：約100KG
主要部件參數：
序號 部件名稱 主要參數 備注
1 步進電機 步距角：1.8度
保持轉矩：1.35NM
額定電流：2.5A
電機重量：1Kg 國產
2 步進驅動器 最高200細分
最高反應頻率可達200Kpps
光電隔離輸入輸出
驅動電流從0.5-4A可調
電源輸入：DC12－40V 國產
3 交流伺服電機 功率：200W
類型：交流伺服
編碼器：2500P/R
輸入電壓：92V
輸入電流：1.6A
額定轉矩：0.64NM
最大轉速：3000 rpm 進口
4 伺服驅動器 功率：200W
類型：交流伺服
輸入電壓：交流200－230V
輸入電流：1.1A
輸入電壓頻率：50/60HZ
輸出電壓：92V
輸出電流：1 .6A
輸出頻率：0-333.3HZ 進口
5 運動控制器 GT－400－SG或
GT－400－SV
運動控制器
6 導軌 有效行程：200或300mm
7 滾珠絲杠 導程：5mm
定購指南
龍門固定式三維數控平臺
產品型號 產品名稱 產品配置
GXYZ202010VD
三維直流伺服閉環數控平臺 AXYZ-MB-221/331-D 三維直流伺服數控平臺機械本體
GT-400-SV-PCI-EDU GT-400-SV型運動控制器
AXYZ-EB-221/331-D-C 三維直流伺服閉環電控模塊
S-UP-VC-MC 運動控制平臺軟件（含源代碼）
|
|
