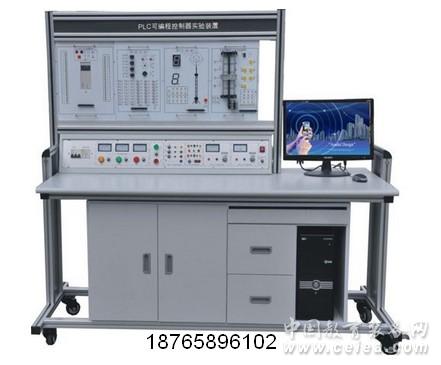

SC-SXJD-3型工業自動化綜合實訓裝置
|
 |
|
產品詳細介紹一、系統概述
SC-SXJD-3型工業自動化綜合實訓裝置，是針對職業技術教育而開發的綜合性的實訓裝置，適用于各類職業學校（院）的電工、機電一體化、自動化等專業的教學和從事相關專業的技術人員的實訓。
本實訓臺包含有各種電源、信號源、PLC單元、變頻器單元、PLC模擬實訓單元、電工實訓網板、電動機、計算機、多媒體教學軟件、組態軟件等。其中電源部分采用三相五線制電源，提供三相四線電源輸出和單相電源輸出；信號源部分提供實驗所需的各種低壓電源和信號源，包括4～20mA可調直流電流源、1.25～30V可調直流電壓源、AC24V交流電壓源、DC24V直流電壓源、AC12V交流電壓源、DC±12V直流電壓源、DC±5V直流電壓源、數字信號發生器（能產生方波、鋸齒波、正玄波、尖脈沖；能連續產生波形，也可以產生設置周期數；可調節頻率、占空比）。
系統以基于工作過程的系統化的課程體系為依據，采用項目教學法作為基本的實訓方法，選用生產中的實際項目，把項目要求的崗位工種、技能要求及相關知識作為教學目標。教師是項目的組織者，負責項目的講解、示范、指導、講評，學生是項目的實施者，通過項目內容、項目分析、項目實施、項目總結和能力測評，完成基本技能、專業技能及崗位技能的訓練。能完成多種實訓內容，包括有PLC的認識、學習、編程訓練、組態實訓、模擬單元實訓、聯網通訊實訓、項目實訓，變頻器的認識、操作、參數設定實訓、項目實訓、通訊實訓，電工項目實訓，以及PLC、變頻器、電工的綜合項目實訓。
二、系統特點
1、模塊式結構，提供網板和PLC負載板。
2、電工、PLC、變頻器綜合型實訓臺。
3、提供豐富的信號源系統。
4、提供數字信號發生器。
5、提供實訓網板，突出實訓。
6、具有接地保護、漏電保護、急停按鈕等保護措施。
7、配置組態王軟件，并提供應用指導和應用工程示例。
8、PLC之間可以組成工業控制網。
9、實驗臺桌面提供絕緣膠皮，即可以保護桌面也可以起絕緣作用。
10、定位小車、恒壓供水、步進電機三種實訓裝置。
11、易學：配套助學軟件素材庫。
12、易教：運用項目教學法結合教學案例。
三、系統指標
1、供電電源
1.1 三相五線交流電源
1.2 三相電源總開關帶漏電保護 I△n ≤30mA，時間≤0.1s
1.3 有電源指示、供電指示
1.4 有三相電源輸出，帶自動空氣開關
1.5 有單相電源輸出，帶自動空氣開關
1.6 有事故急停按鈕
1.7 有接地保護
1.8 有漏電保護
1.9 有過流保護
1.10 安全特性符合有關國家標準
2、實驗電源
2.1 可調節4～20mA直流電流源1路
2.2 可調節1.25～30V直流電壓源1路
2.3 交流24V電壓源1路
2.4 +24V直流電壓源1路
2.5 ±12V直流電壓源各1路
3、尺寸 ：1800mm×700mm×1350mm
4、工作環境：溫度-10℃～+40℃，相對濕度<85%（25℃），海拔<2000m、
5、裝置容量：<1kVA
四、實驗實訓內容
1、基本實驗
（1）電工基本實驗
● 電工材料的識別及使用
● 常用電工工具的使用
● 常用電工儀表的認識和使用
● 繼電器與接觸器的認識與使用
● 中間繼電器的認識與使用
● 時間繼電器的認識與使用
● 熱繼電器的認識與使用
● 交流接觸器的認識與使用
● 交流接觸器輔助觸點的認識與使用
● 空氣開關的認識與使用
● 漏電保護器的認識與使用
● 行程開關的認識與使用
● 開關與插座的認識與使用
● 萬能轉換開關的認識與使用
● 指示燈的認識與使用
● 按鈕的認識與使用
● 熔斷器的認識與使用
● 三相交流電路實驗
● 三相異步電動機的認識與實驗
● 三相異步電動機型號選擇原則訓練
（2）PLC基本實驗
● PLC的認識與操作
● 編程電纜的認識與操作
● PLC編程軟件的學習
● 布爾指令訓練
● 定時指令訓練
● 計數指令訓練
● 賦值指令訓練
● 數據移位指令訓練
● 算術運算指令訓練
● 邏輯指令訓練
● 步進指令訓練
（3）變頻器基本實驗
● 變頻器的認識
● 變頻器的參數設定與操作
● 變頻器的面板控制
● 變頻器的電位器控制
● 變頻器的電壓控制
● 變頻器的電流控制
● 變頻器的多段速度控制
● 變頻器狀態信號顯示與采集
2、項目實訓
（1）電工實訓項目
● 三相異步電動機點動控制項目
● 三相異步電動機正反轉項目
● 三相異步電機能耗制動項目
● 三相異步電動機反接制動項目
● 三相異步電動機多地點控制項目
● 三相異步電動機Y/△降壓啟動項目
● 三相異步電動機順序起動項目
● 單按鈕控制電機啟停項目
● 電機定時運轉控制項目
● 繼電器控制指示燈循環亮項目
（2）PLC、變頻器實訓項目
● PLC控制電動機正反轉項目
● PLC控制變頻器多段速度項目
● PLC控制四路搶答器項目
● PLC控制交通信號燈項目
● PLC控制天塔之光項目
● PLC控制運料小車項目
● PLC控制液體自動混合項目
● PLC控制四層樓電梯項目
● PLC控制自動送料裝車項目
● PLC控制郵件分揀項目
● PLC控制小車運行方向項目
● PLC控制自動售貨機項目
● PLC控制星/三角啟動項目
● PLC控制軋鋼機項目
● PLC控制恒壓供水項目
● PLC控制定位小車項目
五、主要設備
1、實訓臺
實訓臺為鋼板噴塑結構，桌面為防火、防水、耐磨高密度板；電腦桌聯體設計，造型美觀大方；設有抽屜，用于放置工具及資料。
2、電源控制屏
電源控制屏采用三相五線制交流電源供電，具有接地保護、漏電保護、急停按鈕等保護措施，保證整個實訓過程的安全可靠，提供三相四線交流電源和單相電源輸出；提供4～20mA可調直流電流源、1.25～30V可調直流電壓源、AC24V交流電壓源、DC24V直流電壓源、AC12V交流電壓源、DC±12V直流電壓源、DC±5V直流電壓源、數字信號發生器（能產生方波、鋸齒波、正玄波、尖脈沖；能連續產生波形，也可以產生設置周期數；可調節頻率、占空比）。
3、PLC
PLC的輸入輸出均引到面板，采用插孔和接線端子兩種接線方式。提供帶鎖按鈕、不帶鎖按鈕、蜂鳴器和指示燈。
PLC型號可根據客戶需要選擇，以下為推薦型號：
（1）AB PLC推薦型號：
1）1762-L24BWA：10路標準DC24V輸入，4路快速DC24V輸入，10路繼電器型輸出。
2）1762-L24BXB：10路標準DC24V輸入，4路快速DC24V輸入，5路繼電器型輸出，4路標準DC24V場效應晶體管型輸出，1路快速DC24V場效應晶體管型輸出。
3）1762-L40BWA：20路標準DC24V輸入，4路快速DC24V輸入，16路繼電器型輸出。
4）1762-L40BXB：20路標準DC24V輸入，4路快速DC24V輸入，8路繼電器型輸出，7路標準DC24V場效應晶體管型輸出，1路快速DC24V場效應晶體管型輸出。
（2）西門子PLC推薦型號：
1）CPU 226 DC/DC/DC，集成24輸入/16晶體管輸出共40個數字量I/O 點
2）CPU 226 AC/DC/RLY，集成24輸入/16繼電器輸出共40個數字量I/O 點。
3）CPU 224 DC/DC/DC，集成14輸入/10晶體管輸出共24個數字量I/O 點。
4）CPU 224 AC/DC/RLY ，集成14輸入/10繼電器輸出共24個數字量I/O 點。
5）模擬量擴展模塊（選配）：EM235，4AI/1AO
（3）三菱PLC推薦型號：
1）FX1N-24MR-001：集成14開關量輸入/10繼電器型輸出，共24點I/O
2）FX1N-24MT-001：集成14開關量輸入/10晶體管型輸出，共24點I/O
3）FX1N-40MR-001：集成24開關量輸入/16繼電器型輸出，共40點I/O
4）FX1N-40MT-001：集成24開關量輸入/16晶體管型輸出，共40點I/O
5）FX2N-48MR-001：集成24開關量輸入/24繼電器型輸出，共48點I/O
6）FX2N-48MT-001：集成24開關量輸入/24晶體管型輸出，共48點I/O
7）模擬量擴展模塊（選配）：FX0N-3A，集成2AI/1AO
8）RS-485通訊擴展板（選配）：FX1N-485-BD/FX2N-485-BD
（4）施耐德PLC推薦型號：
1）TWDLCAA24DRF：集成14開關量輸入/10繼電器型輸出，共24點I/O
2）TWDLCAA40DRF：集成24開關量輸入/14繼電器型輸出/2晶體管型輸出，共40點I/O。
3）TWDLCAE40DRF：集成24開關量輸入/14繼電器型輸出/2晶體管型輸出，共40點I/O。集成RS-485口，可通過以太網通訊。
4）模擬量擴展模塊（選配）：TWDAMM3HT，集成2AI/1AO
（5）歐姆龍PLC推薦型號：
1）CPM2AH-20CDR-A：集成12開關量輸入/8繼電器型輸出，共20點I/O
2）CPM2AH-40CDR-A：集成24開關量輸入/16繼電器型輸出，共40點I/O
3）模擬量擴展模塊（選配）：CPM1A-MAD01，集成2AI/1AO
4）CP1H-X40DT：集成24輸入/16晶體管型輸出共40個數字量I/O點。
5）CP1H-XA40DT：集成24輸入/16晶體管型輸出共40個數字量I/O點，集成4模擬量輸入/2模擬量輸出共6路模擬量I/O點。
6）RS-232C 選件板：CP1W-CIF01
7）RS-422A/485 選件板（選配）：CP1W-CIF11
4、變頻器
變頻器的輸入輸出信號均引出到面板，變頻器的強電采用帶絕緣護套的插孔引出到面板，強電和弱電采用不同的插孔，避免了由于誤接線而燒壞變頻器的事故。提供電位器和若干個帶鎖的按鈕，配合變頻器完成實驗，方便、快捷。
變頻器型號可根據客戶需要選擇，以下為推薦型號
（1）AB 變頻器：AB PF40變頻器，型號為22B-A2P3N104，功率0.4KW。
（2）歐姆龍：3G3JV-AB004，0.4KW
（3）西門子：MM420，0.37KW
（4）三菱：FR-D720S-0.4K，0.4KW
（5）施耐德：ATV31，0.18KW
（6）帶PI調節功能
5、PLC模擬負載單元
提供交通燈、搶答器、液體混合、天塔之光、運料裝車、水塔水位自動控制、自動售貨機、自控軋鋼機等模擬單元
6、三相異步電動機
可星三角切換，功率180W。
7、定位小車實訓裝置
由行程開關、接近開關、光電開關、霍爾開關、直流電機組成，可以配合各類PLC完成小車運行控制實訓。
8、恒壓供水實訓裝置
由2臺三相水泵和1個壓力變送器組成。
|
|
