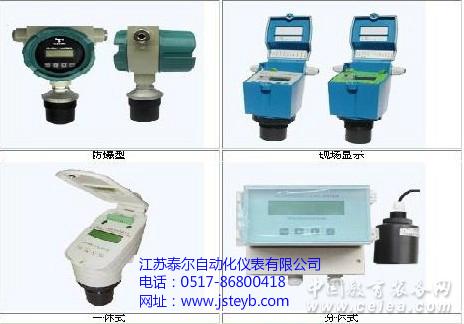

TE53L超声波物位计
一、概述及应用：
TE53L超声波物位计是由微处理器控制的数字物位仪表。在测量中脉冲超声波由传感器（换能器）发出，声波经物体表面反射后被同一传感器接收，转换成电信号。并由声波的发射和接收之间的时间来计算传感器到被测物体的距离。型号完备，低盲区、高灵敏度，易安装，加上独到的自动功率控制技术，是真正经得起各种现场的考验。
测量介质：水、污水、水泥、酸碱液、煤粉、泥浆、重油等
二、技术参数：
一体式超声波物位计：
量程：4、6、8、10、12(固体5)、15(固体6)、20(固体10)、30(固体15)、40(固体25) ;
盲区：≤ 量程×0.04
精度（空气中）：量程的0.2％;
电流输出：4～20mA
输出分辨率：实际量程的0.03％;
输出负栽：0～500Ω
开关量输出：高位,低位继电器(共2个)常开 5A /250VAC/30VDC
显示分辨率：8m以上是 1cm ; 8m以下是 1mm ;固体都是 1cm
显示方式： 4位LCD液晶或6位LED数码管
输入电源：DC24v（±10％）80Ma或AC220v（±10％） 50mA
温度补偿：全范围自动;
介质温度：-45℃～+85℃
压力范围：±0.1Mpa;
声波束角：5°（3db）
检测周期：1秒;
参数设置：3位有感按键0
外壳材料：ABS；
传感器材料：PVC;
防护等级：IP67
安装方式：螺纹（法兰）或固定孔（支架）
分体式超声波物位计：
精度：0.2%(满量程)；
分辨率：1mm/1cm; 检测周期1秒
显示：4位LCD或6位LED；
信号输出:4-20mA
输出负载：0-500欧姆；
开关量输出:高低位继电器 5A/250ACV/30DCV；
环境温度：-40--±75度；参数设置：3位有感按键；
供电电源：DC24V (±10%)0.1A； AC220V (±20%)0.05A
外壳材料：ABS；
外壳保护等级：IP67；
外形尺寸：170*100*70mm
安装方式：墙挂式；
过孔距离：116.5*66mm
分体式量程4、6、8M探头引出电缆长度：10m（标准）； 量程15m以上探头引出电缆长度：15m（标准）。
企标 分割线 型号 量程 供电
方式 是否加
长探头 介质
温度 安装
规格 说明
JS 企标
－ 分割线
TE53L 超声波物位计
T 一体式两线制
N 一体式三线制
U 一体式四线制
FB 分体式四线制标准型
FJ 分体式四线制精简型
XX 4、6、8、10、12、15、20、30、40m
D DC24V（四线制）
A AC220V(四线制)
E DC24V（四线制LED显示）
0 不加长探头
1 加长探头
℃ 用户提供
1 15m以下M57×1.5mm
2 15m以上含有15Mm64×1.5mm
3 根据用户要求可配法兰
JS － TE53L FJ 12 E 0 XX 2 完整选型
|
|
