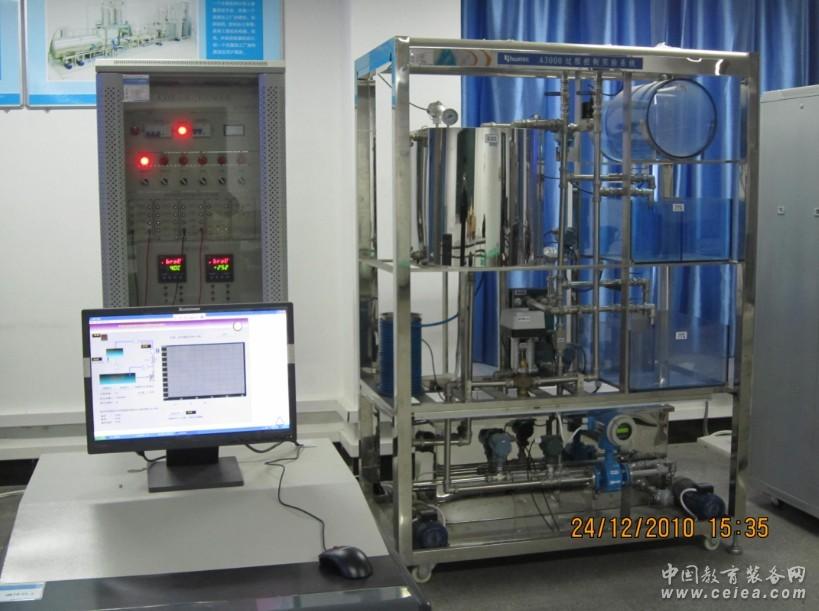

產品詳細介紹 A3000高級過程控制實驗系統對象有兩個磁力泵的動力支路，四容積水箱、換熱器、鍋爐，各種執行機構和檢測機構組成。采用工業中最常使用的水泵、變頻器、調節閥、流量、壓力和溫度變送器，工業特性強。鍋爐具有底限連鎖保護，放干燒控制和緊急提車系統。產品全部開放式設計。非常容易維護和擴展，設備提供高效率換熱器，兩個支路中安裝有并管，在滿足一般單回路控制需求外，還可以實現解耦控制，流量比例控制，串級控制等
過程控制培訓系統選用A3000型高級過程控制實驗系統。A3000作為國家自動化工程師認證技能測試平臺，產品和指導書經過國內很多位專家教授的反復審核，具有很高的教學推廣價值。和其他廠家的產品比較具有明顯的特色，系統更加符合工業現場，具有非常好的可擴展性、安全性、和可維護性。
A3000是華晟公司的主推產品，支持Profibus DP、PA、PRIFNET、FF、DeviceNet、Hart等現場總線。產品和近40種控制系統進行連接，包括國內外先進的DCS系統，如和利時MACS 系統、浙大中控JX300、西門子PCS7系統、橫河CENTUM CS3000，霍尼韋爾TPS和TDC3000，ABB的AC800F等等。
經過了四代改型，A3000目前具有最好的工業化特性、可維護性，以及可擴展性。 A3000高級過程控制實驗系統包括：現場系統（對象系統），上位控制系統，上位計算機和操作臺（選配）三部分構成。產品優勢和特色經過四代的發展，我們對現場系統進行了很大的改進，提供全開放式、模塊化設計。使得我們的產品具有非常突出的特色。
1、具有最高的質量 A3000全面使用知名品牌和進口品牌產品，大大提高產品質量，保證產品長時間的無故障運行。包括德國施耐德的空開，浪涌保護器，指示燈，旋鈕，電源；德國魏德米勒的端子片，繼電器，導軌；以及臺灣KSS的線槽，接線鼻子等。嚴格按照工業標準進行設計和配電，全面引入西門子的生產標準。獲得西門子合格供貨商資格。全面整改生產環境，采購了高品質的加工工具和產品出廠測試儀器。產品獲得國家核電公司的極高精度和質量的認可。
2、高度的工業化特性。采用對象系統和機柜形式的設計，更加符合工業特性。對象系統沒有任何插頭，沒有任何讓學生接觸到的強電接線端子。采用設備到端子的接線標準，良好的接地要求，以及可以固定到地面的設計，使得系統符合國家標準。
3、高度的可維護性，沒有任何一個接線端子是學生無法看到的。任何接線都非常方便地拆卸或者連接，機柜上貼標準的接線圖。
4、高度的可擴展性，配電和控制系統都采用機柜和開放式孔屏，用戶可以隨意擴展面板安裝的系統的模塊，或者增加控制器。在我們協助下，可以方便擴展其他盤柜安裝的儀表，例如無紙記錄儀。
5、獨創的設計，容器出口采用了閘板方式，避免了虹吸效果，可以方便地設定系統特性參數。容器的截面積比較大，同時支持水平多容和垂直多容。提供了很多對象研究的特性。例如特殊閘板、變容單元、斜面非線性單元、圓罐非線性單元，以及動力之路的并聯運行等等。雙支路可以并聯運行，提供更好的解耦控制。
6、高效率的換熱器，采用了高效率的不銹鋼板式換熱器，
7、完整的先進的網絡架構。可以融合到我公司主推的工廠集成自動化系統中。
8、提供最全面的軟系統支持。包括各種組態軟件，獨一無二的基于計算機的虛擬仿真軟件系統。仿真軟件和真實系統具有一樣的工藝結構、工藝參數，所以非常適合于操作培訓和算法研究。而且半物理仿真系統提供更逼真的效果。提供多媒體教學系統，介紹組態軟件，以及有關產品；并生動、有趣地講解有關實驗過程，支持老師的教學和實驗。
①不銹鋼框架結構，具有四容水箱系統，支持非線性實驗；閘板出口，避免虹吸效應，并容易設置系統參數。
②鍋爐單元1套，加熱采用可控硅調壓；配合可視溫度表、液位指示柱；不銹鋼設計制造，內部夾套，隔熱保溫；內設溢流裝置，保證設備安全；并具有兩個液位開關，并且有專門設計的本質安全防干燒裝置。
③具有溫度滯后單元，具有可變滯后時間常數；滯后時間從45S到120S。
④具有高效的換熱系統單元，不銹鋼工業板式換熱器設計；高換熱效率，實現良好的熱交換實驗效果；能夠完整模擬工業換熱機組結構，構建恒溫供水實驗系統。
⑤管路系統，衛生級不銹鋼管路系統；管路結構清晰，方便實驗；通過手閥可以任意組合實驗的物理流程。
⑥具有超大的系統儲水箱，不銹鋼制造；150升容量，超大的熱容量蓄水箱方便溫度實驗。
⑦提供兩個動力支路，采用不銹鋼磁力泵，兩個動力支路可以并聯運行。從而為單回路液位控制、串級液位控制，前饋反饋液位控制提供相同工藝不同控制的比較。并提供經典的管道壓力和流量耦合實驗。
⑧五個溫度，一個壓力，兩個流量，三個液位，一個調節閥，一個調壓模塊，一個變頻器。
（2）配電要求。 ①工業配電標準，采用工業配電柜和控制柜，對象和控制柜為分開設計，強電弱電分離，任何端子都可以方便的檢測，接線和維護。 ②采用設備到端子，端子到端子的標準，沒有設備到設備的連線。 ③采用孔屏和面板安裝方式，所有控制系統都很方便擴展，拆卸，以及維護。非常方便用戶將來的修改和擴展，保護用戶投資 |
|
