产品型号：WP1201
产品代码：
产品价格：370
计量单位：套
折 扣 率： 0
最后更新：2014-07-24
关 注 度：2401
生产企业：深圳市音自达电子科技有限公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|
产品详细介绍一.特点
1. 工作频段：ISM 2.4GHz自由频段。
2. 预置信道数20个。
3. 20K采样分辨率16bit
4. 频响：20Hz~16KHz
5. 音频时延<1.5mS。
6. GFSK数字调制/解调。
7. 信噪比80dB，动态范围81dB，接收灵敏度-90dBm
8. 内置PCB天线可减少成本与研发时间。
9. 低耗电量适合移动式产品应用。
10. 信道质量不好，误码率高时自动静音。
11. 10dBm 射频输出功率，可减少干扰相同频段中的其它设备。
12. 信道分离度@1KHz：90dB
13. 传输距离空旷地带50米以上（静态）
14. 带麦克风接口，可做无线麦克
二.功能特点
1.性能可靠的配对方式
1).开机自动近距离配对
2).双向配对，自动锁住最近的接收设备
3).每次开机产生新 ID码
2.超强抗干扰能力
1).每次开机产生新的 ID码，避免与前一次接收器的连接
2).每次开机自动检测干净频点，避免与其它设备的干扰（如：无线WIFI、蓝牙等使用2.4G的同类产品）
3).系统内部自动分配信道，避免系统内的互相干扰。
4).近距离、一对一的双向配对方式从根本上杜绝了无线上串扰的问题
3.超级低功耗
10dBm的发射功率，20米的有效使用范围，工作的电流少于 30mA
4.自动组网
本系统在设计时，每套2.4G无线数字教学麦（以下简称“教学麦”）就是本系统的一个自动组网的终端。在每个效使用范围内（20米）本系统可分配20个信道，每套教学麦使用时占用一个信道，这样在一个大的空间可以说是无限套无线麦同时使用。
三.規格
规格项目
音频发射模块
音频接收模块
供电电压
3.0～5V
3.0～5V
消耗电流
<30mA
<30mA
工作温度
0 ～ +70 ℃
0 ～ +70 ℃
频率范围
2400～2483.5MHz
2400～2483.5MHz
信道数目
20
20
调制方式
GFSK
GFSK
发射功率
10dBM
输入阻抗
1OK Ohm
输入电平
2.8Vp-p(Max)
接收灵敏度
-85dBm(Min.)
输出阻抗
32 Ohm
输出电平
2Vp-p(Max)
音频时延
<1.5ms
频率响应
20～10KHz,±3dB
动态范围@1kHz
81dB
分离度@1kHz
90dB
失真度THD
0.1%
2.4G数字无线麦（带PTT）操作说明
1201激光笔教学麦模块演示

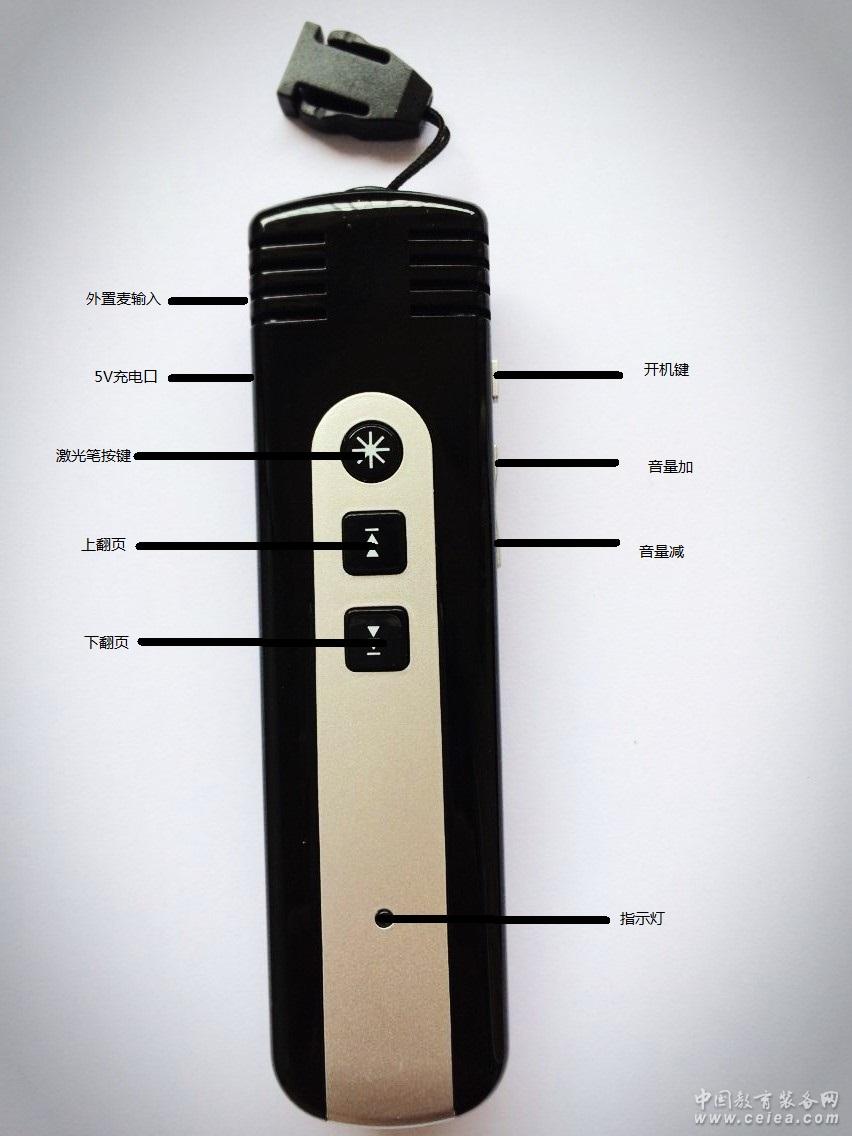

图示一
如图一所示，整套系统包括三部分：一个发射设备和两个接收设备。
1.发射器总共有六个按键：开机键、音量加、音量减、激光笔键、电脑的上翻页和下翻页
2.发射器总共有两种配对模式：一是与音频接收模块的一对一配对模式（红蓝灯交替闪）;
二是与PTT接收模块的广播配对模式。
3.发射器开机默认进入音频接收模块的一对一配对模式，一旦发射器与接收模块配对成功
退出一对一配对模式进放PTT接收模块的配对模式。另外，若发射器与音频接收模块没
有配对，可以按住“音量加、音量减、电脑的上翻页和下翻页”任一按键“3
秒”钟强行退到PTT模块的配对模式
4.音频模块的配对距离在4～6米；PTT模块的配对距离在1米以内
5.本系统的音量是级别是保存在发射器上 |
|
