产品详细介绍【功能介绍】

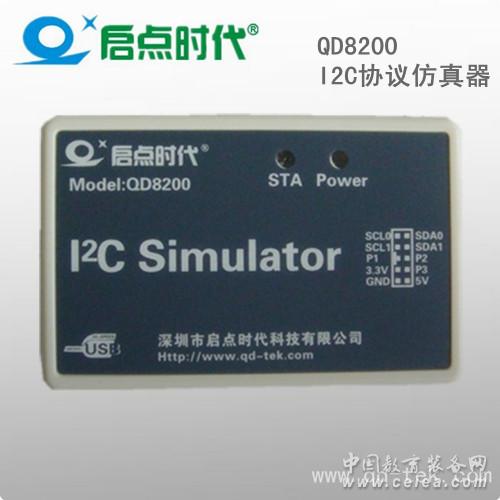

I2C仿真器(Model：QD8200)是一款用于I2C协议的仿真器，电脑主机作为I2C主控端模拟I2C时序操作，支持烧录读写和测试通用I2C存储器的功能，也有可以用于调试带I2C接口的设备和嵌入式产品。
1、广泛的操作系统支持，支持目前市面主流的windows 98、2000、 xp、vista、 win7等操作系统。
2、两路独立的I2C接口，可以通过软件里面设置使用A端口和B端口，A端口对应SDA0和SCL0，B端口对应SDA1和SCL1，其中SDA0和SCL0内部带2.2K欧姆上拉电阻，SDA1和SCL1内部带100K欧姆弱上拉电阻。
3、I2C通信时钟可调，支持高速I2C通信时钟，高速I2C时钟最大速度为3MHz。
注意：高速I2C通信需要从设备支持。
4、支持8位地址和16位地址的I2C设备。
5、支持任意地址、任意长度读写功能，支持单地址调试功能，支持寄存器直接调试。
6、支持24系列存储器量产模式的芯片烧录，配送常见DIP8和SOP8烧写座，量产烧录模式使用A端口，内部带2.2K欧姆上拉电阻。
7、芯片调试支持时序调整，可以通过修改配置参数分段微调I2C通讯协议的Start、Stop信号起始、保持、停止时间和读写时钟，调整精度为0.2us，该模式用于芯片调试验证或高级调试。
【已经测试通过的芯片】
24全系列I2C存储芯片：24C00、24C01、24C02、24C04、24C08、24C16、24C32、24C64、24C128 ......
VGA视频AD转换芯片AD9883A 的I2C接口寄存器调试配置
【设计向导】
如果您的产品或即将设计的产品上需要对I2C接口的芯片或目标设备进行调试分析或读写，QD8200将会是您的得力助手，为了更好的利用仿真分析工具，请在设计产品时引出I2C通讯需要用到的SCL时钟线和SDA数据线,同时将GND参考电平一起引出来，引脚间距为常用的2.54mm(或100mil)，这样，使用我们配送的杜邦线可以直接连接仿真器和目标设备，调试模式可使用端口B,对应SCL1和SDA1接口，内部为100K欧姆弱上拉电阻，参考连接如下所示：
仿真器SCL1----杜邦线----目标板SCL
仿真器SDA1----杜邦线----目标板SDA
仿真器GND-----杜邦线----目标板GND
【应用软件界面】
【仿真器连接编程测试底板示意图】
【支持贴片DIP8封装的24系列存储器芯片烧录】DIP8脚封装的芯片直接通过锁紧座烧录，芯片缺口朝向20脚锁紧座的手柄压下的方向：
【支持贴片SOP8封装的24系列存储器芯片烧录】贴片SPO8脚封装的芯片通过测试座进行烧写：
【产品清单】
1、QD8200 I2C仿真器一个；
2、I2C_TB测试编程小板一块；
3、SOP8转DIP8测试座一个；
4、USB通信电缆一条；
5、10针排线一条；
6、2.54mm间距杜邦线10条；
7、产品光盘一张。
深圳市免快递费，广东省可做货到付款！
质量保证，一个月内产品有任何问题无条件退换！一年免费保修！
备大量现货，需订购请速联络！批量价格优惠，欢迎交流洽谈！
