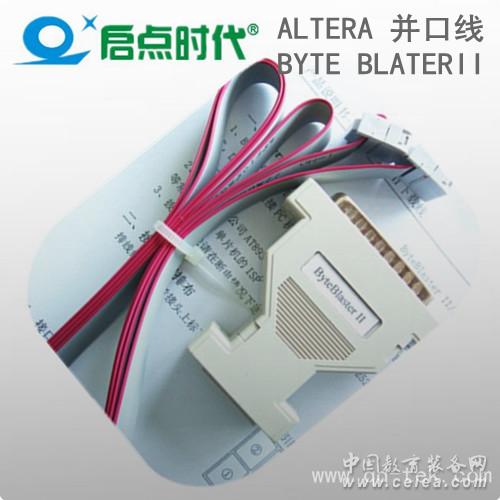

Byteblaster II/AT89S 通用下载电缆
|
 |
产品型号：Byteblaster
产品代码：201445767
产品价格：60
产品编码：byteblaster
计量单位：套
折 扣 率： 0
最后更新：2014-09-18
关 注 度：4529
生产企业：深圳市启点时代科技有限公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|
产品详细介绍采用防静电袋包装，配印刷版纸质说明书一份，JTAG/AS/ISP 3种模式接口定义一目了然，可同时兼容Altera CPLD/FPGA全系列的并口下载和AT89S52等单片机的ISP下载。
批量生产，性能稳定可靠，出厂前在Altera CPLD/FPGA的JTAG、AS下载模式和 AT89S52 单片机的ISP下载模式下全部进行了测试，保证100%可用，标配120cm的10Pin延长线，生产测试中全部使用长达1.6m的延长线，下载稳定性一流，一次订购20条以上可按要求定制。
一、Altera ByteBlaster II/AT89S通用下载电缆使用说明：
1、ByteBlasterII下载线是Altera最新一代并口下载电缆，适用于Altera CPLD/FPGA全部器件下载，同时支持JTAG、AS下载模式，DB25连接PC机并口，标准IDC10接口接芯片BitBlast口，兼容传统的ByteBlasterMV/ByteBlaster下载电缆，供电电压2.0V-5.0V。
2、支持Atmel公司AT89S51，AT89S52，AT89S53，AT89S8252等常用51单片机或兼容型号的ISP下载。
点击下载单片机ISP编程软件 ISPro.rar [首次使用需将配置文件改为pin_config/Altera_BYTEBLAST.ini，配置好后需关闭程序重新打开，详见里面的说明手册]
二、接头引脚排布
10Pin排线红色线或者接头上标了“▼”的那端为第一脚，引脚分布关系如下：
② ④ ⑥ ⑧ ⑩
① ③ ⑤ ⑦ ⑨
IDC10接头引脚排布
三、接口定义
下表为JTAG模式接口定义：
①TCK ②GND
③TDO ④VCC
⑤TMS ⑥NC
⑦NC ⑧NC
⑨TDI ⑩GND
下表AS模式接口定义：
①DCLK ②GND
③CONF_DONE ④VCC
⑤nCONFIG ⑥nCE
⑦DATAOUT ⑧nCS
⑨ASDL ⑩GND
下表为单片机ISP下载接口定义：
①SCK 【P1.7】 ②GND
③MISO 【P1.6】 ④VCC
⑤RESET 【Reset】 ⑥NC
⑦NC ⑧NC
⑨MOSI 【P1.5】 ⑩ GND
备注：
1、NC表示无任何连接；
2、一次性订购20条以上可以按要求更改接口定义、下载线长度和接头类型，引脚定义和接头可以改为与客户设计的目标板兼容的形式，下载线长度可以做到1.6米以上。
产品清单：
1、ByteBlaster II/AT89S ISP并口下载板一块【带并口盒】
2、IDC 10Pin 120cm延长线一条
3、产品说明书一份
4、防静电包装袋一个
|
|
