產品型號：D28
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2014-09-22
關 注 度：3748
生產企業：東莞元一自動化焊接設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹這是一套預先制作好的標準化、系統化、通用化的模塊，所有模塊的連接、固定和壓緊都是以孔定位加上鎖銷的方式出現，模塊與模塊之間可以根據工作的尺寸變化面調整，整個一套夾具的組合可以實現三維空間的結合，這套工裝分為兩大類：一是D28系列，即孔徑φ28；二是D16系列，即孔徑φ16。
三維平臺分為D28系列及D16系列兩大系列。D28系列孔徑大小φ28，孔間距100*100；D16系列孔徑大小φ16，孔間距50*50mm,平臺整體采用鑄造成型，就形小，抗飛濺效果好，使用壽命長。

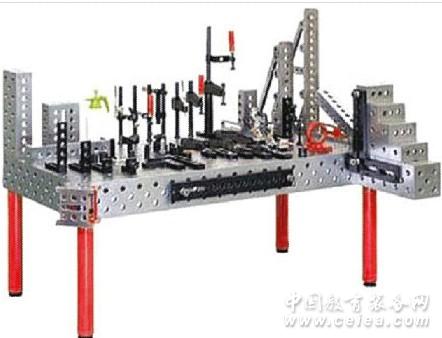

什么是三維柔性組合焊接工裝
這是一套預先制作好了的標準化、系統化、通用化的模塊，所有模塊的連接、固定和壓緊都是以孔定位加上鎖銷的方式出現，模塊與模塊之間可以根據工件的尺寸變化而調整，整個一套夾具的組合可以實現三維空間的結合，這套夾具的特點：主要用在焊接產品上最為理想，所以叫三維柔性組合焊接工裝夾具。這套工裝分為兩大類：一是D28系列，即孔徑￠28mm，表面分布著100x100mm的網格線；二是D16系列，即孔徑￠16mm，表面分布著50x50mm的網格線。
.產品的特點
1、 經濟性
復雜昂貴的傳統夾具已成為歷史。你可以免去高成本的大量專用工裝的儲備，因為3D系統不需要變更而適合各種工作場合。如此精妙的裝置操作簡便、使用安全。
2、 柔性化
3D焊接工作臺非常堅固，可承受非常高的載重量。它的五個面均加工有規則的孔，并刻有網線。（孔沒有斜度和T型槽）。在3D焊接工作臺上，任何工件都可以用定位夾緊銷進行各種各樣的定位和夾緊。幾個3D工作臺可以在任何五個面上直接連接在一起。這個模塊化系統在安裝、調整和夾緊工件中完美的體現了它通用的功能。
三維柔性組合工裝是一款針對焊接部件，鈑金件和結構件的裝夾，定位而特意研發的，目的就是為了解決工廠在生產產品中遇到的如：粘焊渣，焊接變形，尺寸偏差和垂直度不好等一系列問題。它由多孔平臺和一系列應用標準配件組成，可以實現任意的組合，完成工件的90%的裝夾和定位，被業界譽為“萬能夾具”稱號
|
|
