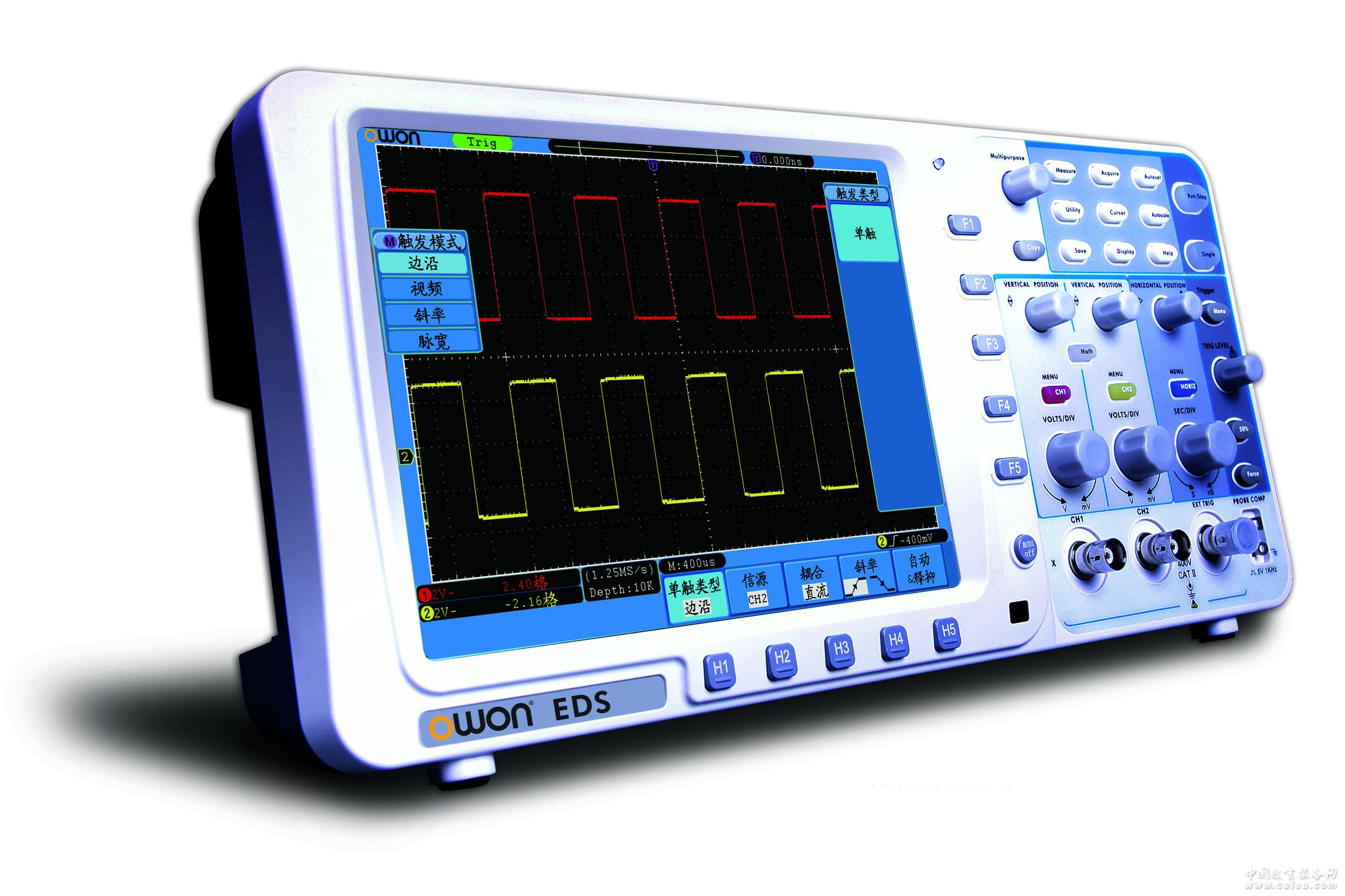

產品型號：EDS102C
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2014-11-10
關 注 度：4001
生產企業：福建利利普光電科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹
＋性能參數
型號 EDS102C
帶 寬 100MHz
實時采樣率 1GS/s
上升時間
（BNC上典型的） ≤3.5ns
時基范圍 2ns/div ~ 100s/div，按1 ~ 2 ~ 5進制方式步進
存儲深度 10M
通 道 2通道 + 外部觸發
顯 示 8英寸TFT (真彩色) 液晶屏幕，65535色，800×600像素
時間間隔（△T）
測量精確度 單次：±(1采樣間隔時間+100ppm×讀數+0.6ns)，
>16個平均值：±(1采樣間隔時間+100ppm×讀數+0.4ns)
輸入耦合 直流、交流、接地
輸入阻抗 1MΩ±2%，與15pF±5pF并聯
垂直靈敏度 2mV/div~10V/div(在輸入BNC處)
垂直分辨率 8bit分辨率，兩個通道同時采樣
最大輸入電壓 400V (DC+AC峰值、1MΩ輸入阻抗) （10：1探頭衰減）
觸發類型 邊沿觸發、視頻觸發、交替觸發、脈寬觸發、斜率觸發
探頭衰減系數 1X, 10X, 100X, 1000X
通道間的隔離度 50Hz：100：1，10MHz：40：1
波形內插 Sin(x)/ x
位移范圍 ±1V(2mV~50mV), ±10V(100Mv~1V),±100V(2V~10V)
低頻響應
(交流耦合，-3Db) ≥5Hz (在BNC上)
直流增益精確度 ±3%
觸發耦合方式 DC耦合、AC耦合、LF抑制、HF抑制
觸發方式 自動、正常、單次
觸發電平范圍 內部 距屏幕中心±6格
EXT ±600mV
EXT/5 ±3V
觸發電平精確度
（典型的）
適用于上升和下降時間≥20ns的信號 內部 ±0.3格
EXT ±(40mV+6%設定值)
EXT/5 ±(200mV+6%設定值)
觸發靈敏度
（視頻觸發、典型的） 內部 2格峰間值
EXT 400mV
EXT/5 2V
信號制式和行/場頻率
（視頻觸發類型） 支持任何場頻或行頻的NTSC、PAL和SECAM廣播系統
自動測量 峰-峰值、均值、均方根值、頻率、周期、最大值、最小值、頂端值、底端值、幅度、過沖、預沖、
上升時間、下降時間、正脈沖、負脈寬、正占空比、負占空比、延遲A→B 、延遲A→B
數學操作 加、減、乘、除、FFT
存儲波形 15組波形
李沙育圖形 帶寬 滿帶寬
相位差 ±3 degrees
電流測量范圍 100mA/V~1KA/V
光標測量 光標間電壓差（△V），光標間時間差（△T）
PC接口 USB、支持U盤存儲、LAN、VGA / RS232 (選配)
電 源 100~240VACRMS,CATⅡ
電 池 7.4V,8000mAh
尺 寸 340mm (長)×155mm (高)×70mm (寬)
重 量 1.8公斤（主機）
以上參數如有變化不再另行通知，請以網站更新為準。
＋應 用
電子線路檢測 電路功能測試 設計與制造測試 教育和技術培訓 汽車維修檢測
＋主要配件 圖片僅供參考，請以實物為準
電源線 驅動光盤 產品說明書 USB數據線 探筆 校正筆 電池（選配） 包（選配）
|
|
