一、總體要求：
1、本成套設備要求按勞動社會保障部頒發的“工人技術等級標準”和職業技能鑒定規范“設計，能滿足初、中級電工考核鑒定有關技能訓練的要求。
2、為給學生創造真實的訓練環境，結合本校實際，整臺設備以標準的電氣控制柜為主柜，利用柜體的雙面空間布置電器模塊及配套器材，每面均采用獨立的電源控制屏、實驗?zāi)K（▲所有電氣元件均直接安裝于模塊上，模塊可自由更換▲），電源之間互不干擾，雙面可同時獨立完成相同的實訓內容，通過調整模塊的組合方式，完成不同的實訓內容，滿足初、中級電工技能訓練要求，增加適當模塊后，可以擴展高級電工的實訓內容，也可以讓學生在該設備上自主開發相關的實驗項目。
3、所有元件都安裝在指定的模塊上，采用線槽布線，各電器的接點都與接線端子相連，再讓學生在接線端子上接線，連接電機、電器來完成各項控制實驗，降低材料消耗，延長使用壽命。
4、所有實訓主柜、總電源控制柜均安全可靠接地。
5、總電源控制柜1個，總電源控制柜與各訓練柜間采用架空走線方式連接。
二、結構及電器配置：

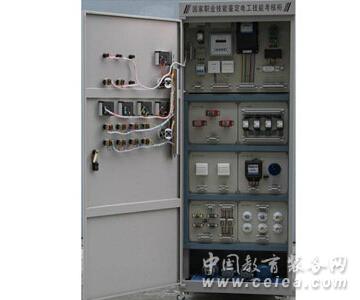

1、實訓主柜：
1）實驗柜柜門安裝有控制實驗柜電源啟動、停止按鈕以及指示三相輸入電源電壓的指針式交流電壓表一塊、（換相用）萬能轉換開關一個，主柜通電指示燈1個，輸出分相指示燈三個；實驗所需的紅、綠帶燈按鈕各3個、時間繼電器（220V，電子式，通電延時1s-60s）兩只以及旋轉開關2個，電壓表一塊、電流表三塊、萬能轉換開關一個，配手柄、門鎖（不需鑰匙）。
相關元器件與電源或主柜控制屏安裝、連接好；
柜門上安裝的元件、儀表能滿足學生安全操作要求，布局科學合理、美觀，并標注（印制）如“輸出“、”啟動“等相關功能用語；
2）主柜規格：800mm×600mm(厚)×1850mm；（保證足夠的安裝、訓練空間）；
3）選材及工藝：使用鐵質亞光密紋噴塑材料，按照標準電氣控制柜要求設計制造，結構堅固，造型美觀大方。柜體框架采用不小于2mm厚冷軋鋼板擠壓成型，烤漆，側板采用0.8mm及以上冷軋鋼板沖壓成型，柜門采用1.2mm及以上冷軋鋼板沖壓成型，底板厚度不小于2mm并增加3-4個支撐點，以保證兩個電動機的承重需要，配置四個萬向移動輪子，支撐調節和固定結構，便于移動或固定。
4）利用雙面空間位置，可同時容納兩名學生在正反面同時進行相同的實訓操作。
5）主柜柜體內每面有四根橫梁，把柜體分成五層，第一層為控制屏屏位，第二、三、四層為模塊安裝位，第五層為放置電機位，每根橫梁上有孔位或滑槽，供安裝線槽用，同時有供固定安裝兩模塊的8個螺孔位（模塊安裝固定位置在模塊的四角），鍍鋅螺桿，奶頭鍍鉻螺帽，橫梁上裝PVC線槽，兩邊也裝好PVC線槽。
橫梁、框架及其他部位的金屬件除有工藝要求的外，都做抗氧化處理并烤漆。
柜內結構、布局能滿足模塊互換、安裝方便的要求。
6)實訓器件采用模塊化結構，模塊底板采用2mm鋼板沖壓而成，實驗?zāi)K直接安裝在柜內已經鑲嵌好螺栓的橫梁上，實訓電氣設備均直接安裝于實訓模塊上，電氣設備均通過接線端子排接線，電氣設備與接線端子排之間利手絕緣銅芯線（1.5m㎡即可）連接好，模塊可根據實驗內容隨意更換，更換模塊時只需將螺母拆下即可，不用拆PVC線槽。
7）主柜內每面頂部安裝20W日光燈一盞。開關在電源控制屏上。
為了延長電器的使用壽命 ，降低材料消耗，各電器的接點都已與接線端子相連，學生只需在接線端子上接線訓練，以求電氣元件經久耐用；配備附屬電機，通過該電動機支持可作各種實驗，同時柜內各種實訓器件采用模塊化形式安裝，各器件直接安裝于模塊上，可根據需要自由選擇組合完成各種實訓考核要求，操作方便、更換快捷，可隨時根據需要擴展功能和開發新的實驗或進行產品升級。
8）主要技術參數：
輸入電源：三相五線制380V±10% 50Hz
外型尺寸：800mm×600mm×1850mm（安裝、訓練空間足夠）
輸出電源：三相四線380±10％ 10A 50Hz
單相交流：220V±10％ 10A 50Hz
高壓直流：220V±10％ 3A
工作環境溫度：-10℃—+40℃
電源插頭：功能等效于HPA9120-9085-1
三、實驗項目：
一、 基本技能訓練
實訓一、白熾燈電路安裝
實訓二 日光燈電路的安裝
實訓三 兩地控制一盞燈實驗
實訓四 電流互感器安裝實驗
實訓五 電度表安裝實驗
二、實用電子技術部分
實訓六 單相整流、濾波電路實驗
實訓七 漏電流觸發開關電路實驗
實訓八 白熾燈調光/晶閘管調速電路實驗
實訓九 觸摸開關電路實驗
實訓十 聲光控制延時開關電路實驗
實訓十一 人體感應延時開關電路實驗
實訓十二 定時燈光控制電路實訓
實訓十三 單結晶體管調光控制電路
三、電氣控制部分
實訓十四 三相異步電動機點動控制實驗
實訓十五 三相異步電動機自鎖控制實驗
實訓十六 三相異步電動機兩地控制實驗
實訓十七 三相異步電動機接觸器聯鎖正反轉控制實驗
實訓十八 三相異步電動機雙重聯鎖正反轉控制實驗
實訓十九 三相異步電動機延時自動正反轉控制實驗
實訓二十 三相異步電動機手動Y/△啟動控制實驗
實訓二十一 三相異步電動機自動Y/△啟動控制實驗
實驗二十二 斷電延時帶直流能耗制動的Y–Δ啟動的控制線路
實驗二十三 通電延時帶直流能耗制動的Y–Δ啟動的控制線路
實驗二十四 三相異步電動機能耗制動實驗
實訓二十五 三相異步電動機可逆雙向能耗制動實驗
實訓二十五 三相異步電動機反接制動實驗
實訓二十六 三相異步電動機自動往返控制實驗
實訓二十七 三相異步電動機帶點動正反轉控制實驗
實訓二十八 三相異步電動機帶點動自往返控制實驗
實訓二十九 三相異步電動機串電阻降壓啟動手動控制實驗
實訓二十 三相異步電動機串電阻降壓啟動自動控制實驗
實訓三十一 三相異步電動機串電阻降壓啟動反接制動控制實驗
實訓三十二 萬能轉換開關控制電動機正反轉電路
實訓三十三 電動葫蘆電氣控制實驗
實訓三十四 C620型車床控制電路實驗
實訓三十五 直流電動機能耗制動的控制線路實驗
實訓三十六 直流電動機反接制動的控制線路實驗
