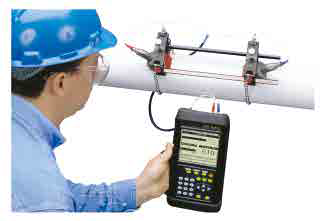

產品詳細介紹PT878GC 便攜式超聲波氣體流量計
PT878GC是一個通用型、功能齊全的便攜式超聲波氣體流量計、它采用了時差法的測量原理，并有多種可選功能及附件以滿足
用戶各種氣體流量測量需求。其小巧、輕便、可充電電池及通用型電源的設計更使它成為能在各處測量的理想選擇。超聲波流量計
過去，便攜式流量計僅限于測量液體，那是因為已有的技術無法在金屬管線上測量氣體流量。GE工業集團測量與傳感部門開發了一項新技術
可將夾裝式流量計的所有優點拓展至氣體測量方面。這種卓越的超聲流量測量技術適用于高壓或低壓氣體，其管線可以是金屬或其他材料。
PT878GC流量計可用于測量幾乎任何一種氣體。它特別適合測量腐蝕性、有毒性、高純及消毒后的氣體，同樣適用于那些不希望破管的應用
由于無需在管線上開孔，因此大大節省了固定安裝的費用。它沒有濕式或可動部件，無壓損，量程比極寬。 超聲波流量計
我們在小至3/4''大至24''的各種金屬管線上對這種新型的流量計進行了測試。它適合測量包括空氣、氫氣、天然氣等在內的各種氣體。 超聲波流量計
超聲波流量計 產品規格：
1.性能指標
流量類型：符號最低壓力要求的導聲氣體，見安裝需求表。
管線尺寸：● 20mm～300mm,選用PT878GC-01
● 100mm～610mm,選用PT878GC-02
管壁厚：管壁越厚，氣體密度要求就越高，見安裝需求表
管線材質：所有的金屬盒塑料管。無內襯的管線
流速精度：● 管徑≤150mm;讀數的±2%～5%
● 管徑>150mm:讀數的±1%～±2% �。ㄗⅲ壕热Q于管徑和其它因素）
重復性：讀數的±0.2%～±0.5%
范圍（雙向）：見安裝需求表
量程比（全范圍）150：1
注：所給性能指標是假定管內流場已充分發展（通常是滿足上游20倍管徑的直管段下游10倍管徑的直管段）
和流速大于1.5m/s。對于2英寸或更小管徑需要至少有3米的連續直管段，沒有法蘭，焊接或接頭
測量參數：標準流量和實際流量，流速和質量流量
2.電子部件
流量測量：受專利保護的互相關時差法（Correlation Transit-Time）
外殼：IP67潛水艇
外形尺寸：1.36kg,238×138×38mm
顯示：240×220像素，帶背景光的LCD顯示
鍵盤：25鍵觸覺反饋橡膠鍵盤
內部電池：充電電池：可連續工作8小時
充電器輸入：100～250VAC,50/60Hz,0.38A
內存：FLASH內存，可現場升級版本
3.傳感與測量
操作溫度：-20～55°C
儲存溫度：-40～70°C（注：為確保最長電池使用壽命，高于35的溫度下儲存不應超過一個月）
標準輸入/輸出：● 一路4～20mA電流輸出
● 一路用戶可選的脈沖（5V）或頻率（5V方波，100到10000Hz）輸出
● 兩路420mA模擬輸入，帶內置電源可用于雙線制溫度和壓力變送器
數字通訊接口：紅外接口與PC機或打印機相連
現場參數設定：● 菜單操作界面，使用鍵盤和功能鍵設定
● 在線幫助功能包括管線參考表格
● 存儲功能用于保存現場參數
數據記錄：● 內存容量可記錄超過100，000個流量數據參數
● 可以通過鍵盤編輯存儲的單位、更新時間和起止時間
顯示功能：● 圖形顯示功能以數字和圖像形式顯示流量
● 顯示存儲的數據
● 診斷參數
歐洲標準：電源系統符合歐洲EMC標準89/336/EEC
4.夾裝式超聲波流量傳感器
溫度范圍：● 標準：-40～130°C
●可選：-40～230°C
傳感器材料：不銹鋼和塑料
安裝：便攜式氣體傳感器夾具
● PCFG-1用于管徑小于300mm的應用
● PCFG-2用于管徑大于300nn的應用
耦合劑：CPL-16
適合使用區域：● 標準：非防爆區
● 可選：全天候NEMA 4 IP65
● 可選：防爆Class,Div,1,Groups C,D
● 可選：防爆Ex ll 2 G EEx md llC T6-T3（注：PT878G電子部分設計用于非防爆區）
● 標準：一對LEMO同軸電纜接頭及8m電纜
● 可選：對大多數傳感器可選最長154m電纜
5.可選測厚探頭
傳感器：GE工業集團傳感器與測量部門的雙元傳感器
壁厚范圍：1.3mm76.2mm
管材：大多數標準金屬和塑料管
精度：±1%或±0.05mm
耐溫：在37°C以下環境中連續工作；在260°C以下環境中間斷工作10秒，然后需要在空氣中降溫2分鐘
6.附加選型
打印機：● 紅外、便攜、熱敏打印機，帶充電電池和120-/240-VAC電源/充電器
● 370g,160×164.2×59mm，打印尺寸104mm RS232-紅外（將紅外適配器插入串口可以使PC機具有紅外傳輸功能）
超聲波流量計 選型表
例：PT 878GC—系統—英語
PT 878GC 便捷式超聲波氣體流量計
系統：02—傳感器工作頻率：200～500KHZ,管道口徑：4''24''
語言：01—英語 |
|
