产品详细介绍分类说明
• 用于高校教学用的小型计算机控制的风洞
• 透明的丙烯酸工作段（150mm x 150mm x 455mm）具备良好的可视性
• 变极器控制的AC风扇可将气流速度精确控制在34m/s
• 大量可选项模板和测量仪器
• 模板和压力计之间的多路或单路快速断路连接器
• 模板位于工作段的内壁，配有快速断路风钩
• 具有配套的数据记录和教学软件
•电子监视器可进行远程操作
• 工作段的移动底座可插入大的或复合式的模型
• 包含流动形象化演示设备
• 气流研究仪可选项包括伯努利仪器
特征/性能
计算机控制气流
150 (理论上6” )立方毫米工作段
可视性极好的透明工作段
大量用于研究空气动力学和气流的模型
可选择的水或者电子压力计
压力计软管上的快速短路连接器和快速断路连接件以便于改变模型
配有简单的流动形象化技巧说明
描述

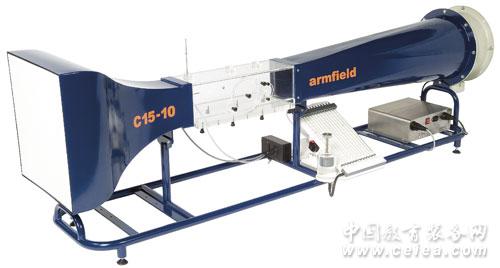

C15-10是一款可进行水平操作的小型风洞。气流通过风洞出料端的变速风扇进入工作段。
入口处有一个蜂窝整流器9.4:1的压缩比可确保气流顺利进入工作段。
工作区由透明的丙烯酸塑胶材质构成，可清楚地观察模型，工作段的侧壁和顶部有适当的模板连接点。
工作段的特点是整个底座可移动，这样可插入大的或复合式的模板，例如C15-24伯努利仪器。用户可自行构建C15-25边界层板或其它模板。
基础风洞配有USB接口，以便于计算机（不提供）操控。一个电子压力传感器安装在工作段内壁，可测量静压力，同时可计算气流速度，并显示在计算机上。
压力计需和可选项模板及仪器一同使用。有两种选择，一个13管水柱压力计或一个16通道电子压力计。
风洞操作软件带有电子压力计读数和数据记录功能。水柱压力计的读数是完整的并可被记录，但是需要手动输入计算机。
可选项模型安装在一个圆形舱口里（直径为120mm），模型永久性位于舱口盖上以便封闭开口（冲洗工作段内壁以免干扰流动）。工作段侧壁上的快速断路夹具对模板有防护功能。舱口配有必要的角尺，可使模板按照已知角度进行手动旋转。
平整透明的丙烯酸塑料盖可用于没有模板的地方，这种做法通常用于给用户增加可选择的模板。
第二个小一点的舱口位于模板安装位置后面，可使供选择的伴流量耙（C15-15）安装在不同备选模块的下游。在配备此可选项之后才可安装平整的装货口盖。
工作段标有简单的操作说明以便于观察任何一个可选项模板周围的流动形象化。模板周围的水流轮廓伴有轻质细绳用于显示会发生边界层分离（脱离）现象的地点。细绳的长度可进行简单的调整，其垂直和水平位置也很容易更改。
工作段顶部有三个抽头，每个抽头都带有一个塞子栓，用以冲洗内壁，可置入流动形象化系统或皮托静态管（配件C15-14）。这些抽头位于工作段的前端，模板安装位置的上游和下游。
|
|
