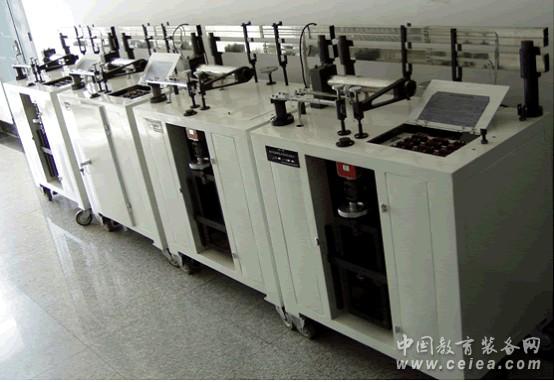

产品详细介绍JGT-5型多功能力学综合实验台
一、试验台的功能
该试验台为力学实验提供了一种多功能实验平台，系统集直梁弯曲、等强度梁弯曲、弯扭组合、拉伸与压缩变形、动态梁、冲击梁六种装置为一体，组合成综合式的实验设备。软面板操作，具有动静态测试功能。
二、试验台的特点
现在我们又在原来系统的基础上改型升级为第五代产品，独创其动态实验功能，。该试验台的特点是：设计合理，集六种装置为一体的综合式实验系统；指标先进，可进行静态、动态和瞬态数字化测量；功能齐全，满足开设设计性、综合性和研究性实验的要求，达到国内领先水平；性价比高，系统由试验台、测试仪器和分析软件组成。
三、试验台的主要技术指标
1.载荷范围： 0 ～ 9000N 2.杠 杆 比： 1:1 1:3 1:6 1:10
3.载荷灵敏度： 1N 4.载荷误差： 2%
5.过载能力： 150% 6.外形尺寸： 800×500× 1200mm
7.重 量： 120 ㎏
四、静动态应变测试系统性能指标
1.工作电压： 220V 50Hz 交流电 2.通 道 数： 12 路 静载 1 路 动载 1 路
3.量 程： 8000 微应变 4.接桥方式： 全桥 半桥 1/4 桥
5.自动桥路平衡：时间约为 2 秒 6.采样频率多档选择 10K 、 1K 、 100 （ Hz ）7.灵敏度： 1 个微应变 8.线性度： 1%
9.精 度： 0.5% 10.信噪比： >60db
11.频响范围： 0~10KHz（ 12 ）
五、此试验台可开设的实验项目
1. 纯弯曲正应力实验 （验证性）
2. 叠梁弯曲正应力实验 （综合性）
3. 测定材料弹性模量及泊松比（设计性）
4. 直梁弯曲实验 （验证性）
5. 测量电桥应用实验 （验证性）
6.挠度测量实验 （设计性）
7. 应变片灵敏数标定实验 （验证性）
8. 应变花测定主应力实验（设计性）
9. 单一内力素测定实验 （设计性）
10. 拉弯组合变形实验 （设计性）
11.拉压变形实验 （验证性）
12. 弯扭组合变形实验 （设计性）
13.静不定圆环测量实验 （设计性）
14. 压杆稳定实验 （验证性）
15.等强度梁动应变测试 （综合性）
16. 动荷系数测定实验 （综合性）
17.瞬态应变实验 （综合性）
18. 稳态动应力实验 （综合性）
19.槽形梁弯曲中心实验 （综合性）
20.振动实验 （综合性）
六、试验台配置（标准型）
1. 主体台架一台 2. 静动态测试仪器一台
3. 静态载荷传感器一件 4.仪器配套软件一套
5. 使用说明书 6. 纯弯梁一件
7.叠梁一件 8. 等强度梁一件
9. 弯扭圆筒一件 10. 拉伸件一件
11. 偏拉件一件 12. 压杆一件
13. 槽形梁 一件 14.动态梁一件
15.冲击梁一件 16.圆环试件一件
七、用户自己准备
1. 尺子等工具、千分表、连接导线。
2. 计算机
3. 使用环境（包括电源、接线板、网线等）。
|
|
