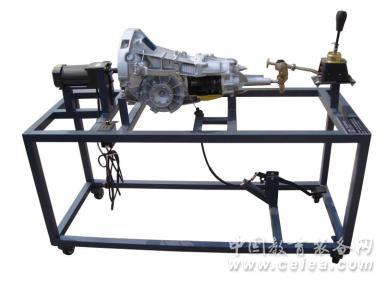

產品詳細介紹汽車手動變速器解剖運行實訓臺
采用山東佳洺
型號：JM-JPSYT-BSQ
一．產品簡介
本實訓系統以原廠汽車手動變速器為基礎，電動機驅動為動力源，可對手動變速器進行換檔與運行等實際操作、及故障檢測與診斷、故障模擬與排除等工況的實際操作，真實展示汽車變速器結構與原理及工作過程。適用于各類型院校及培訓機構對汽車手動變速器理論和維修實訓的實訓教學需要。
本實訓系統實訓功能齊全、操作方便、安全可靠、美觀大方。
二．主要用途
1．適用于各類型院校及培訓機構對汽車手動變速器理論和維修實訓的實訓教學需要。
2．適用于各類型院校及培訓機構對汽車手動變速器模塊各單元教學需要。
3．適用于模塊化教學模式的教學需要。
4．適用于汽車職業技能鑒定考核的需要。
5．適用于各模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。
三．結構組成
解剖的STN手動變速器總成、離合器總成、離合器及掛檔機構附件、電動機、移動臺架等、臺架操作說明書、實驗指導書等附件。
四．功能特點
1．變速器機械剖面采用不同顏色的油漆進行噴涂。
2．可調轉速的電機帶動變速器輸入軸運轉，真實演示不同檔位下機械運動的傳遞過程。
3．設備可簡易實現離合器保養與維護操作。
4．實訓臺底座部分采用鋼性結構焊接，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
五．外形與顏色
設備外形：1100mm X 800mm X 1250mm（長X寬X高）
設備顏色：7032（用戶可選擇各種顏色）
六．制造工藝
1.設備底座架
1.1鋼性結構焊接
1.2方管：40*40*2.0mm
1.3表面采用亞光灰噴塑工藝，厚度0.3mm.
2.萬向腳輪
4.1前二只萬向帶鎖止功能腳輪
4.2后二只萬向腳輪
4.3腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
4.4腳輪：60mm×50mm(直徑×寬度)
4.5腳輪支撐：1.0T
七．技術指標
1.電源：220V
2.工作溫度：-40℃～+50℃
3．主機：原車裝置
4．電動機：220V/250W 15轉/分
5．漏電保護開關：DZ47LE-32 |
|
