FX100 音頻分析儀倍頻程和 1/3 倍頻程測量
|
 |
產品型號：FX100
產品代碼：
產品價格：面議
折 扣 率： 0
最后更新：2016-08-04
關 注 度：5491
生產企業：NTi Audio
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

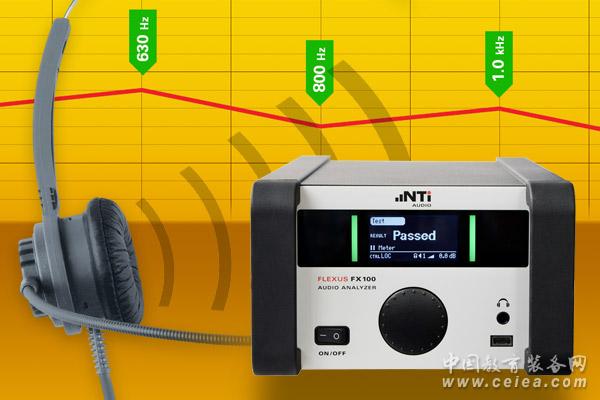

產品詳細介紹倍頻程和 1/3 倍頻程帶的測量廣泛應用在聲級計的實時頻譜分析中。音頻分析儀，相對來說，主要以高分辨率 FFT 的形式展現頻譜。但也有一些音頻測量的標準要求進行倍頻程或 1/3 倍頻程帶的測量。NTi Audio 的 FX100 音頻分析儀可以使用一個小工具將 FFT 結果轉換為倍頻程和 1/3 倍頻程。
FX100 的倍頻程和 1/3 倍頻程結果轉換功能一般適用于如：
耳麥或耳塞的聲壓級評估（DIN50332）
汽車或建筑聲學領域聲衰減的測量
家用電器等設備的噪聲測量
怎樣工作？
實時頻譜分析中，麥克風測得的信號通過一個帶通濾波器持續輸入。每個倍頻程或 1/3 倍頻程帶都有自己的濾波器。這些濾波器的輸出再經過連續的時間平均后呈現為倍頻程或 1/3 倍頻程結果。
對于 FFT 分析，測量信號是在一段精確定義的時間內獲取，接著轉換到頻域。
要從 FFT 結果計算出倍頻程和 1/3 倍頻程帶聲壓級，就要對 FFT 信號進行濾波和求總。濾波器滿足 IEC61260 標準 0 級要求。
需要一致性較好的信號
FFT 測量是非連續的。因此，要轉換為倍頻程或 1/3 倍頻程，測量信號要能產生沒有大的動態聲壓級變化的一致性頻譜。常用測試信號有粉噪聲信號。另外，家電或機器（如電動機、內燃機）發出的聲音也適用。
FX Control 中的倍頻程和 1/3 倍頻程測量
FX Control 軟件 V2.8.0 版的演示項目中就包含一個倍頻程和 1/3 倍頻程測量的范例。該范例中，先測量了 FFT 并將高分辨率數據寫入文件保存。再使用這些 FFT 數據計算出倍頻程和 1/3 倍頻程結果。測量還可以加上 A 計權濾波器以便進一步評估。整個過程都是全自動的。
注冊用戶可以免費下載 FX-Control 軟件 V2.8.0 版和演示項目：http://my.nti-audio.com
聯系 NTi Audio 獲得更多信息。
