产品详细介绍一、产品简介

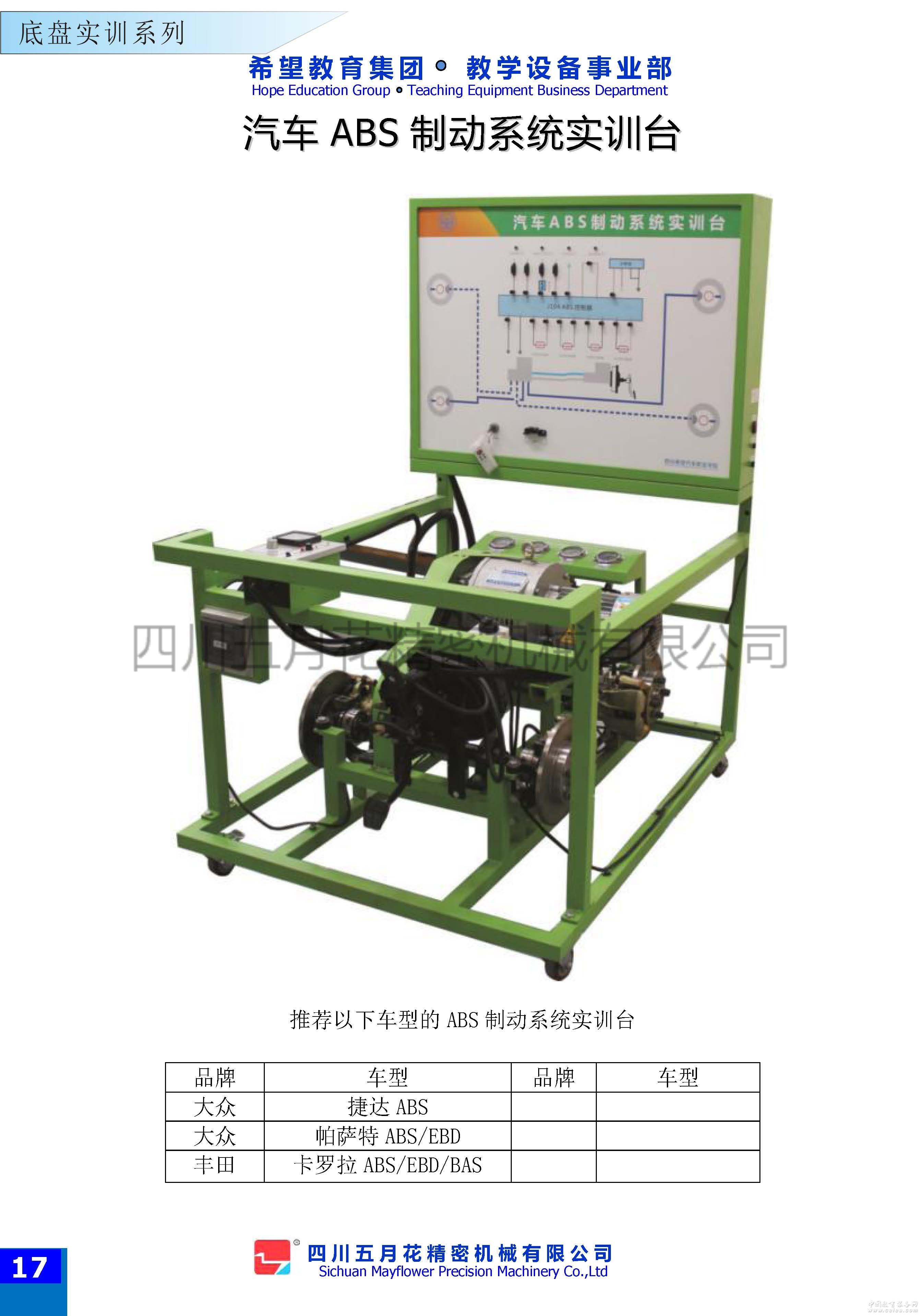

该设备采用大众捷达汽车ABS制动系统为基础，配有ABS系统工作原理图，真实展示紧急制动时ABS系统工作过程。适用于各类院校和培训机构汽车底盘构造与维修实训的教学需要，完全满足对ABS制动系统的结构组成、动作演示等教学功能。
二、功能特点
1.真实的汽车ABS制动系统实物为基础，完整展示ABS制动系统的组成结构。
由三相异步电动机带动前后轴转动，模拟汽车行驶。紧急踩下制动踏板时，ABS系统开始工作，前后制动盘保持微量转动，制动踏板上可感觉不断弹脚，真实演示汽车ABS系统的工作过程。
2.实训台面板打印有永不褪色的彩色电路图与液压管路图，学员可直观对照电路图和ABS制动系统实物，认识和分析控制系统的工作原理。
3.实训台面板上安装有检测端子，可直接在面板上检测各传感器、控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
4.实训台安装有4个压力表，可实时显示制动总泵和四个制动分泵的液压变化。
5.实训台面板上安装有故障指示灯和诊断座，可连接专用或通用汽车解码器，对ABS电控系统进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。
6.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
7.配备智能化故障设置和考核系统，详见故障设置说明
8.可根据教学需求，定制其他车型的ABS制动系统实训台。
三、技术参数
外形尺寸：1500×1000×1800mm(长×宽×高)
驱动电源：三相四线(或三相五线)380V±10% 50Hz
外接电源：交流220V±10% 50Hz
工作电压：直流12V
工作温度：-40℃～+50℃
主油道压力表：0～250kg/psi
制动分泵压力表：0～100kg/psi
四、结构组成
检测控制面板、ABS控制单元总成、诊断座、点火开关、制动总泵、制动分泵
刹车碟、刹车皮、外球笼、半轴杆、左右/前车速传感器、左右/后车速传感器
驱动链条、真空大力鼓、制动踏板、主油道压力表、制动分泵压力表、变频器
三相异步电动机、真空助力泵、无线智能化故障设置和考核系统、移动台架(带自锁脚轮装置)
|
|
