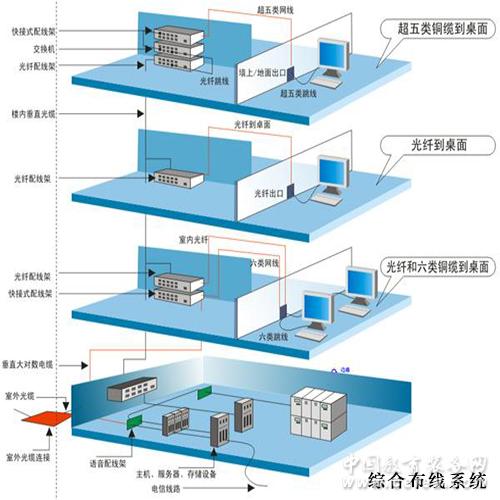

產品詳細介紹 相對于以往的布線，綜合布線系統的特點可以概況為：
實用性：實施后，布線系統將能夠適應現代和未來通信技術的發展，并且實現話音、數據通信等信號的統一傳輸。
靈活性：布線系統能滿足各種應用的要求，即任一信息點能夠連接不同類型的終端設備，如電話、計算機、打印機、電腦終端、電傳真機、各種傳感器件以及安防監控設備等。
模塊化：綜合布線系統中除去固定于建筑物內的水平纜線外，其余所有的接插件都是基本式的標準件，可互連所有話音、數據、圖像、網絡和樓宇自動化設備，以方便使用、搬遷、更改、擴容和管理。
擴展性：綜合布線系統是可擴充的，以便將來有更大的用途時，很容易將新設備擴充進去。
經濟性：采用綜合布線系統后可以使管理人員減少，同時，因為模塊化的結構，工作難度大大降低了日后因更改或搬遷系統時的費用。
通用性：對符合國際通信標準的各種計算機和網絡拓撲結構均能適應，對不同傳遞速度的通信要求均能適應，可以支持和容納多種計算機網絡的運行。
工作區子系統
目的是實現工作區終端設備與水平子系統之間的連接，由終端設備連接到信息插座的連接線纜所組成。由信息插座、插座盒、連接跳線和適配器組成。工作區子系統的設計主要考慮信息插座和適配器兩個方面。
（1）信息插座：信息插座是工作站與配線子系統連接的接口，綜合布線系統的標準IO插座即為8針模塊化信息插座。安裝插座時，還應該使插座盡量靠近使用者，還應該考慮到電源的位置，根據相關的電器安裝規范，信息插座的安裝位置距離地面的高度是30~50cm
（2）適配器：工作區適配器的選擇應符合以下要求：在設備連接處采用不同 的信息插座時，可以用專用電纜或是適配器；在單一信息插座上進行兩項服務時，應該選用“Y”型適配器；在配線子系統中選用的電纜類型不同于設備所需的電纜類型，也不同于連接不同信號的數模轉換或數據速率轉換等相應的裝置時所需的電纜類型，應該采用適配器；根據工作區內不同的電信終端設備可配備相應的終端匹配器。
水平子系統也稱配線子系統
目的是實現信息插座和管理子系統（跳線架）間的連接，將用戶工作區引至管理子系統，并為用戶提供一個符合國際標準，滿足語音及高速數據傳輸要求的信息點出口。該子系統由一個工作區的信息插座開始，經水平布置到管理區的內側配線架的線纜所組成。系統中常用的傳輸介質是4對UTP（非屏蔽雙絞線），它能支持大多數現代通信設備，并根據速率要去靈活選擇線纜：在速率低于10M時一般采用4類或是5類雙絞線；在速率為10~100M時一般采用5類或是6類雙絞線；在速率高于100M時，采用光纖或是6類雙絞線。
配線子系統要求在90m范圍內，它是指從樓層接線間的配線架至工作區的信息點的實際長度。如果需要某些寬帶應用時，可以采用光纜。信息出口采用插孔為ISDN8芯（RJ45)的標準插口，每個信息插座都可靈活地運用，并根據實際應用要求可隨意更改用途。配線子系統最常見的拓撲結構是星形結構，該系統中的每一點都必須通過一根獨立的線纜與管理子系統的配線架連接。
管理子系統
本子系統由交連、互連配線架組成。管理點為連接其它子系統提供連接手段。交連和互連允許將通訊線路定位或重定位到建筑物的不同部分，以便能更容易地管理通信線路，使在移動終端設備時能方便地進行插拔。互連配線架根據不同的連接硬件分樓層配線架（箱）IDF和總配線架（箱）MDF，IDF可安裝在各樓層的干線接線間，MDF一般安裝在設備機房。
垂直干線子系統
目的是實現計算機設備、程控交換機（PBX）、控制中心與各管理子系統間的連接，是建筑物干線電纜的路由。該子系統通常是兩個單元之間，特別是在位于中央點的公共系統設備處提供多個線路設施。系統由建筑物內所有的垂直干線多對數電纜及相關支撐硬件組成，以提供設備間總配線架與干線接線間樓層配線架之間的干線路由。常用介質是大對數雙絞線電纜和光纜。
干線的通道包括開放型和封閉型兩種。前者是指從建筑物的地下室到其樓頂的一個開放空間，后者是一連串的上下對齊的布線間，每層各有一間，電纜利用電纜孔或是電纜井穿過接線間的地板，由于開放型通道沒有被任何樓板所隔開，因此為施工帶來了很大的麻煩，一般不采用。
設備室子系統
本子系統主要是由設備間中的電纜、連接器和有關的支撐硬件組成，作用是將計算機、PBX、攝像頭、監視器等弱電設備互連起來并連接到主配線架上。設備包括計算機系統、網絡集線器（Hub）、網絡交換機（Switch）、程控交換機（PBX）、音響輸出設備、閉路電視控制裝置和報警控制中心等。
建筑群干線子系統圖
該子系統將一個建筑物的電纜延伸到建筑群的另外一些建筑物中的通信設備和裝置上，是結構化布線系統的一部分，支持提供樓群之間通信所需的硬件。它由電纜、光纜和入樓處的過流過壓電氣保護設備等相關硬件組成，常用介質是光纜。
建筑群子系統布線有以下三種方式：
地下管道敷設方式：在任何時候都可以敷設電纜，且電纜的敷設和擴充都十分方便，它能保持建筑物外貌與表面的整潔，能提供最好的機械保護。它的缺點是要挖通溝道，成本比較高。
直埋溝內敷設方式：能保持建筑物與道路表面的整齊，擴充和更換不方便，而且給線纜提供的機械保護不如地下管道敷設方式，初次投資成本比較低。
架空方式：如果建筑物之間本來有電線桿，則投資成本是最低的，但它不能提供任何機械保護，因此安全性能較差，同時也會影響建筑物外觀的美觀性。 |
|
