产品详细介绍采集卡

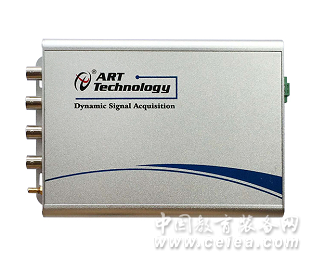

①USB8812
USB8812是一种基于USB总线的同步采集卡。该板卡提供4路差分/伪差分模拟量输入，4mA IEPE激励，24位ADC采样精度，转换速率最高为216KS/s。适用于高动态范围信号采集，机械设备与故障诊断，声学测量，振动、噪声、冲击等环境信号监测。
AD模拟量输入 ADC分辨率 24位(Bit)
输入通道 4路差分/伪差分
输入量程 ±11V、±5.5V、±2.2V、±1.1V
采样速率 8 Hz ~ 216 KHz
采样方式 同步采样
带宽 0.41×采样速率
耦合方式 直流耦合、交流耦合
IEPE激励 每个通道均支持0或4mA电流输出
动态范围 114dB
THD -100dB
触发源 软件触发、模拟边沿触发、模拟窗触发、数字边沿触发
ATR输入源 从AI0～AI3的任一通道输入
触发源输入范围 ATR输入范围 同AD量程
DTR输入范围 标准TTL电平
输入阻抗 1MΩ
校准方式 软件自动校准
②NET2991
1MS/s 16位 16路同步模拟量输入千兆以太网卡
拟量输入 通道数 单端16路/差分16路（每通道可单独配置）
精度 精度
采样频率 1MS/s
AD量程 ±10V，±5V、±2.5V，±1.25V
过压�；� 30V 10ms
校准方式 软件自动校准
采样方式 同步采样
采样模式 连续采样、有限采样
耦合方式 直流耦合
触发源 软件触发、模拟触发、数字触发、同步触发
输入阻抗 500KΩ
外时钟输入范围 ≤1MHz，TTL电平信号
数据读取方式 1000M网络
每通道存储深度 12M点
数字量输入 通道数 16路
电气标准 TTL兼容
默认上电状态 低电平
逻辑输入电平 高电平：最大5V，最小2V
低电平：最大0.8V，最小0V
输入速率 1MHz
每通道存储深度 12Mb
以太网特性 网络类型 1000M以太网
网络协议 UDP
本地IP地址 192.168.0.145
本地端口 9000
其他 外部供电 DC（8~24V）
板卡功耗 典型值：750mA(12V)
最大值：800mA(12V)
板卡尺寸 158.9mm*117.2mm
③USB2891
1MS/s 16位 16路模拟量输入卡
模拟量输入 通道数 差分16路
精度 16位
AD缓存 64M字DDR2存储器
采样频率 1MS/s
通道切换方式 16通道16芯片独立工作
AD触发方式 软件内触发、数字量触发、模拟量触发
AD量程 ±10V、±5V（默认）、±2.5V、0～10V、0～5V
程控增益 l，2，4，8倍(默认)或1，2，5，10倍
或1，10，l00，1000倍
|
|
