产品详细介绍
1 产品简介

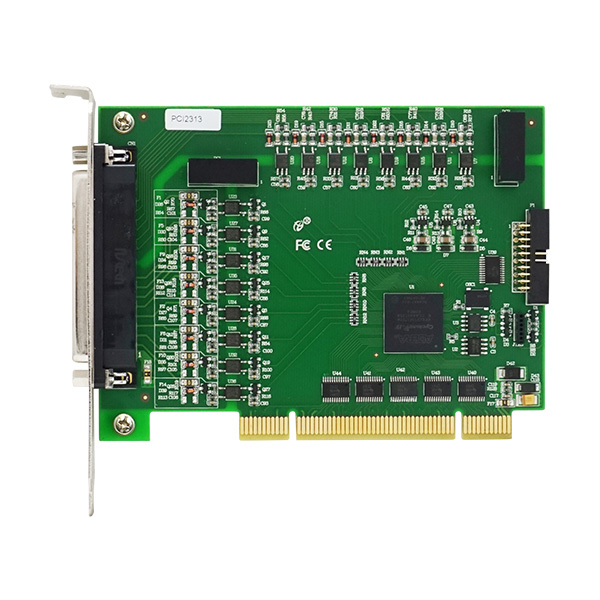

PCI2313是一款光电隔离I/O卡。该板卡提供16路光隔离开关量共阳极输入；16路光隔离集电极开路/达林顿输出；输出开关量频率最大值50K；全部输出为达林顿输出，每通道可以提供最大150mA的驱动能力，可驱动大功率继电器。
2 性能描述
PCI2313主要由输入隔离模块、输出隔离模块、达林顿输出、FPGA控制模块组成。
2.1、产品概述
产品型号 PCI2313
产品系列 光电隔离I/O卡
总线类型 PCI总线
操作系统 XP、Win7
板卡尺寸 129mm X 96.33mm
2.2、DI数字量输入功能
通道数 16路
隔离电压 2500 Vrms
光耦响应时间 120 ns
输入方式 Sink方式
输入电压 干接点 或 0 ~ 60V
低电平电压 0 ~ 5V
高电平电压 5 ~ 60V
中断输入 DI0 ~ DI15
中断方式 通过软件设置上升沿或下降沿中断
2.3、DO数字量输出功能
通道数 16路
隔离电压 2500 Vrms
光耦响应时间 20 us
输出方式* 达林顿输出（默认）或集电极开路输出
达林顿输出电压 5 ~ 60V
达林顿输入电流 150mA
保护电流 220mA
集电极开路输出驱动电压 DOVCC
其他功能 上电状态可配置
注：* 输出方式用户可选，发货时默认为达林顿输出，需要集电极开路方式请联系销售。
上表列出了板卡达林顿输出的的降额电流值， 在较高电流值下工作可能会损坏设备。
2.4、板卡功耗
供电电压 典型值（mA) 最大值（mA)
5V 140 200
2.5、其他参数
板载时钟振荡器：40MHz
|
|
