产品型号：H-ADCP
产品代码：
产品价格：
计量单位：台
折 扣 率： 0
最后更新：2022-11-25
关 注 度：1652
生产企业：江苏聚邦自动化科技有限公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|

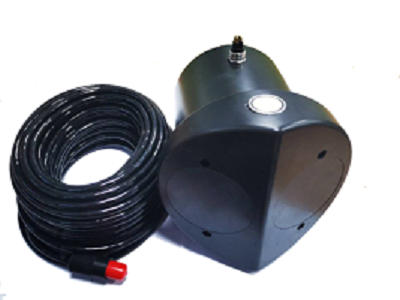

产品详细介绍 H-ADCP声学多普勒剖面流量计
应用于水文、水利、排水、灌区、海绵城市的渠道、河道流速流量测量
优势：
第二代流速产品，性能更稳定测量更精确；
分层流速测量，更适应宽流域的流速分布；
分层流速流向测量，掌握水体的流动趋势；
Web云端数据服务；
内置水深测量探头；
流量仪简单易用；
内置温度传感器，自动校准声速；
内置姿态传感器、水位传感器测量；
外形小型及流线型的设计，方便安装。
应用：
河道流量闸孔流量
在河流、渠道的水文测验工作中，流速、流量和流向的测量是很重要的工作，传统的流量测验方法主要有流速仪法、浮标法等，测验手段有人工船测、缆道测量等，这些测验方法原理简单明了、实用性强，但是费工费时，效率低。为适应新时代经济社会发展和防汛工作的需求，及时想各级防汛抗旱部门提供准确的水文信息，特别在大洪水时，需要快速采集河流的洪水流量数据，声学多普勒流量仪测流有不可比拟的优越性。
用途
WSC770系列成为功能强大的测流系统。采集高质量的水平剖面数据。采用侧视的安装方式，借助于智能声波脉冲功能，即使水流条件发生变化，仍然可以获得高分辨率和高质量的数据。特别适用于：
■混凝土渠道
■天然河流
■小溪
■灌溉渠道
■水电水道
■供水渠道
■排水渠道的流量检测。
性能
产品型号 H-ADCP-2M-600H
工作频率 600KHZ
声路 平面阵列双波束
水平超声波夹角 130°
测量范围 1.2m至100m
盲区 0.8m
单元层数 最大256层
单元尺寸 动态可调
测量精度 ±0.5%
流速分辨率 0.001m/s
流速测量范围 ±10m/s
温度传感器测量范围 －25℃～75℃
姿态传感器精度 ±0.5°
温度精度 ±0.4℃
水位 测量 超声波水位测量范围 0.5-20m
陶瓷压力水位测量范围 最大100m
可外接雷达水位精度 ±2mm,±0.02%FS
测量时间间隔 1-60min可调
数据输出 水位、分层流速、平均流速、 面积、流量等
工作温度 －10℃～60℃
存贮温度 －20℃～70℃
标配深度 水下100m
防护等级 IP68
工作电压 DC 7-15V
功耗 <1.5W
通讯协议 RS485( 标准 modbus 规约 ), SDI-12、RS-232、RS-422；
水平波束角指向角
不大于1.4°
旁瓣抑制>60dB， >60dB，
垂直波束指向角不大于3.8° 不大于3.8°
传感器尺寸 158*220*200 mm
空气中质量 3.8Kg
水中质量 0.65Kg
可靠性 MTBF >25000h
* : 实际可测最大剖面深度随测量断面的具体条件的不同而变化；
** : 波束指向角是指在半功率(-3dB)时的角度;
*** : 功耗会随功能和实时流量显示功能的开关而变化。
材质
剖面仪：POM
电缆：PVC
现场操作显示单元：铝合金+表面漆
滑动式安装支架：SS304不锈钢
PC网络平台
网络云平台，数据读取，记录保存。：
选型谱
FUC660-2M-
| 测量河道宽度
| 03 300KHz，200m
| 06 600KHz，100m
| 10 1000KHz，50m
| 20 2000KHz，25m
| 99 特殊定制：。
| | 仪表通讯电缆长度
| | 0 25 m
| | 1 100 m
| | 2 200 m
| | 9 特殊定制：(<=500m)。
| | | 供电电源
| | | D 12VDC，通过PC软件操作
| | | G (配现场DTU远程)12VDC
| | | A (配变送器)220VAC,50Hz
| | | I (配变送器)24VDC
| | | | 输出
| | | | A RS485
| | | | B 4 - 20mA
| | | | Y 特殊定制：。
| | | | | 安装方式
| | | | | H 水平侧装式
V 垂直坐底式
FUC660-2M-
注：更多特别功能或特别规格的订货需求，请联系我们。
|
|
