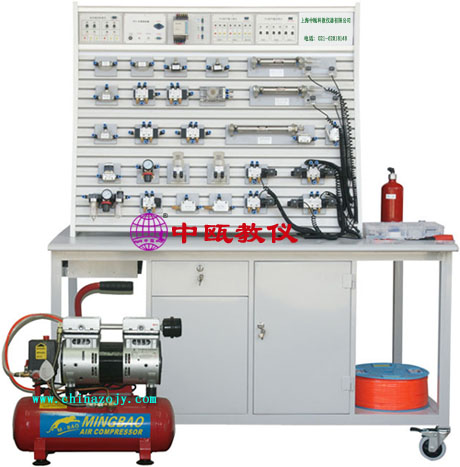

SZJ-QC-T型 铝槽式铁桌气动PLC控制实验台
|
 |
产品型号：SZJ-QC-T型
产品代码：SZJ系列
产品价格：询价
产品编码：SZJ-QC-T0120723
折 扣 率： 0
最后更新：2012-07-24
关 注 度：4275
生产企业：上海中瓯科教仪器有限公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|
产品详细介绍一、产品型号
SZJ-QC-22-T型 铝槽式铁桌双面双套气动PLC控制实验台
SZJ-QC-21-T型 铝槽式铁桌双面合一气动PLC控制实验台
SZJ-QC-11-T型 铝槽式铁桌单面单套气动PLC控制实验台
二、概述
气动PLC控制实验台是根据《液压与气压传动》、《气动控制技术》等通用教材内容要求，参考广大师生的建议，精心设计而成。该系统除了可以进行常规的气动基本控制回路实验外，还可进行模拟气动控制技术应用实验、气动技术课程设计，以及可编程序控制器 （PLC）学习及其基本应用实验等，是机电完美结合的典型实验设备。
该系统适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液压与气压传动》、《气动控制技术》、《 PLC可编程序控制器原理及应用》等相关课程的教学实验，同时也可作为机、电、气一体化的综合实验台。学生通过实际操作实验及课程设计，可以准确、形象、深入地了解、掌握气动元件的结构、气动回路的控制原理及设计方法等。以及掌握PLC可编程序控制器的功能，控制原理及编程技巧等。
三、特点
1.SZJ-QC-T型铁桌铝槽式气动PLC控制实验设备采用了铁桌铝槽结构，实验元件可自由安装移动，灵活性大。
2.实验气动元件均装有铝制专用底板，实验时组装快捷，方便。
3.实验电气控制采用低压直流24V电源，实验回路控制安全。
4.电气主控制单元采用PLC可编程序控制器，可与PC微机通讯实现微机智能控制。同时，还可采用独立的继电器控制单元进行电气控制，通过比较，突出PLC可编程控制器控制的优越性，加深对PLC可编程控制器的了解及掌握。
四、技术参数
1.PLC可编程序控制器：三菱FX1s-14MR型主机（可根据客户要求选择），8输入、 6输 出(继电器输出）
2.交直流电源：输入 AC 220V 输出：DC24V/2A
3.空气压缩机（WY5.2双头静音气泵）
4.电源：AC220V 电机功率：175W ×2只，气罐容积：18L 额定输出气压 0.7MPa
5.实验台外形尺寸： 1500mm×1000mm×820mm
6.实验支架尺寸：1140mm×600mm×920mm
五、基本配置
(一）气动元件配备（都固定在元件配置板上）：
空气过滤、减压、油雾器三联件，减压阀，手动换向阀，电磁换向阀，气控换向阀，行程阀，单向阀，节流阀、单向节流阀、快速排气阀，或门 型梭阀，单作用气缸，双作用气缸、旋转气缸，行程开关（常闭、常开）等。
（二）电气模块：
1.直流24V（2A）电源单元
2.PLC可编程序控制器
3.PLC电气控制输入单元
4.PLC电气控制输出单元
5.继电器控制单元
（三）附件
菲力格-300专业工具配件箱
六、基本实验回路
1.单作用气缸的换向回路
2.双作用气缸的换向回路
3.单作用气缸速度控制回路
4.双作用气缸单向调速回路
5.双作用气缸双向调速回路
6.速度换接回路
7.缓冲回路
8.二次压力控制回路
9.高低压转换回路
10.计数回路
11.延时回路
12.过载保护回路
13.互锁回路
14.单缸单往复控制回路
15.单缸连续往复动作回路
16.直线缸、旋转缸顺序动作回路
17.多缸顺序动作回路
18.双缸同步动作回路
19.四缸联动回路
20.卸荷回路
21.或门型梭阀的应用回路
22.快速排气阀应用回路
SZJ-QC-T型 气动PLC-（11/21/22）控制实验台标准配置清单
序号 分 类 项 目 型 号 规 格 SZJ-QC-11-T
配置数量 SZJ-QC-21-T
配置数量 SZJ-QC-22-T
配置数量 备 注
1 气源 压缩机 WY5.2—双头 1只 1只 1只
2 实 验 台 实验桌 本公司设计制造 1张 1张 1张
3 实验支架 本公司设计制造 1只 1只 1只
4 气管 PU气管6×4 100米 100米 2×100米
5 元件固定配置板 本公司设计制造 2块 3块 2×2块
6 气 动 组 合 元 件 手动换向阀 4H210-08 1只 1只 2×1只 木桌型配在桌内
7 单作用缸 QGX25×100 1只 2只 2×1只
8 双作用缸 QGX25×100 2只 4只 2×2只
9 微动行程开关（含连接电缆插头） 装在双作用缸上 4只 8只 2×4只
10 旋转气缸 本公司设计制造 1只 1只 2×1只
11 单向节流阀 JSC601 7只 12只 2×7只 装在各种气缸体上
12 减压阀（带压力表） AR2000 1只 2只 2×1只
13 气容 本公司设计制造 1只 1只 2×1只 木桌型配在桌内
14 三联件 AC2000三联件 1只 2只 2×1只
15 单电磁换向阀（二位二通）-配连接线 2V025-08（DC24V） 1只 1只 2×1只
16 单电磁换向阀（二位三通）-配连接线 3V025-08（DC24V） 1只 1只 2×1只
17 单电磁换向阀（二位五通）-配连接线 4V210-08（DC24V） 2只 2只 2×2只
18 双电磁换向阀（二位五通）-配连接线 4V220-08（DC24V） 1只 1只 2×1只
19 双电磁换向阀（三位五通）-配连接线 4V230-08（DC24V） 1只 1只 2×1只
20 单气控换向阀（二位五通）-配连接线 4A210-08 2只 2只 2×2只
21 双气控换向阀（二位五通）-配连接线 4A220-08 2只 2只 2×2只
22 顺序阀 本公司设计制造 1只 1只 2×1只
23 行程阀（按钮）不带锁 MOV-3A 1只 1只 2×1只
24 或门型梭阀（有机玻璃） 本公司设计制造 2只 2只 2×2只
25 快速排气阀 KP-L8 2只 2只 2×2只
26 单向阀（有机玻璃） 本公司设计制造 2只 2只 2×2只
27 单向节流阀 RE-02 2只 2只 2×2只
31 机控行程阀(其一改垂直方向，A口朝上) MOV-2 2只 2只 2×2只 其一只装在缸体上
32 气压自动开关（0.5-1.0MPa） 1只 1只 2×1只
33 双齿轮齿条同步机构 本公司设计制造 1付 1付 2×1付
35 电 器 控 制 PLC直流电源单元（DC：24V） 1只 2×1只 装在台上AC:220V/DC:24V
36 PLC编程器控制单元 可根据用户要求配置 1只 2×1只 装在台上，标配:松下FP-X L14
37 PLC电器输入单元 1只 2×1只 装在台上
38 PLC电器输出单元 1只 2×1只 装在台上 输出:DC24V
39 继电器控制输出单元 1只 2×1只 装在台上 输出:DC24V
41 单元电器连接电缆 3条 2×3条 其中电源连接2条
42 220V电源线 1条 2×1条
43 墙壁插座 四位250V、10A 1只 2×1只
44 PLC编程通讯电缆 可根据用户要求配置 1条 2×1条
45 工 具 配 件 盒 专用工具配件箱 菲力格-300 300×200×62 1个 2只
46 螺丝刀6×100(一字、十字)、 尖嘴钳、
螺丝刀3× 80(一字、十字)、 卷笔刀、
活动板手150×19、 剪刀、
内六角扳手M4、M5、M6、气管助拔器 各1只 各2只
47 三通及L形支架（T型三通） Ø6、 6只 12只
48 五通及L形支架 Ø6 4只 8只
49 气孔塞头 Ø6 25只 50只
50 内六角螺丝M6×15=20只 M6×25=20只
铝槽T形螺母 30只 1套 1套
51 Y型减径三通Ø8-2×Ø6 1只（气泵上）
生料带1个、 保险丝2.5A 5只
微动行程开关（配件）2只
气泵电源开关1只
601-Ø6、602-Ø6气动弯头 各1只 1套 1套
52 资料 实验指导书 本公司设计制造 1册 4册 双面各二
53 软件光盘 PLC编程软件及应用程序 1碟 1碟 双面共用
