当前位置：首页 > 产品 > 常州聚焦新能源科技有限公司 > 产品正文

电源接口

Line-2

棕

DC12+

兰

DC12-

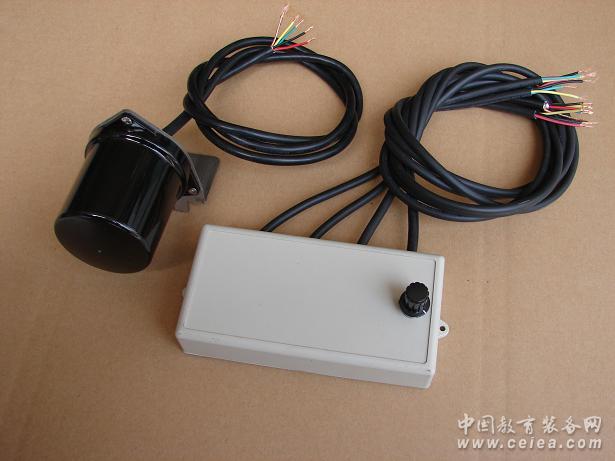

阳光传感器控制器 RY-CGQ-1-S

产品型号：RY- CGQ-1-S
产品代码：RY-CGQ-1-S
产品价格：电议
产品编码：RY-CGQ-1-S
计量单位：套
折扣率： 0
最后更新：2012-10-31
关注度：3777
生产企业：常州聚焦新能源科技有限公司

在线询价留言

与企业联系时请告知该信息来自教育装备网！

分享到：

名称

定义

备注

传感器接口

Line-1

说明：传感器接口线，按颜色一一对应，屏蔽层也要接好。

电源接口

Line-2

俯仰角接口

Line-3

水平角接口

Line-4

产品详细介绍
简介

本阳光传感器与控制器只检测传感器与太阳的偏差，并将位置信号转变成4个开关信号。

一、技术参数

l
系统供电：DC12V

l
跟踪精度： 1°

l
信号输出方式：无源触点

l
信号数量：4/5

l
输出信号定义：向左、向右、向上、向下

二、控制器组成

阳光传感器（RY-CGQ-1-S）、控制器（RY-KZQ-D）二部分组成。

三、接线图

控制器盒出线定义

俯仰角接口

Line-3

红

向下

黑

黄

向上

绿

水平角接口

Line-4

红

向东

黑

黄

向西

绿

备注：所有无源触点，接通有效。
