產品詳細介紹 金相標樣與圖譜
學習金屬材料在于掌握它的性能，恰到好處的應用。金屬材料的性能取決于材料的化學成分和內部結構。不同的內部結構，表現出不同的性能。金屬材料的組織是通過金屬顯微分析加以定位的，即金相組織的檢驗。因此，學習金屬材料必須了解、掌握、熟悉不同金屬材料、不同狀態下的金屬組織即表現的機械性能。
初學者，觀察金相組織常常犯錯，難于區分其組織色澤、形態。本圖譜選取了金屬材料中一些基本的常用的金相圖譜72幅，電鏡二次復型圖譜10幅，加以較詳細的說明，期望對初學者提供些小的輔助作用。
為了配合這86幅常用的基礎金相圖譜的實物觀察，本公司還專門生產了這86種金相試樣，供專業學校金相實驗室開設實驗之用。這些試樣是經過鑲嵌、磨拋、侵蝕，逐個通過金相檢驗，并在樣芯涂一層透明薄膜后出廠的。所涂薄膜是保護樣芯不氧化、生銹，又不影響組織觀察。實驗時，直接從試樣盒中拿出于顯微鏡下觀察，不必重作。但要細心保護薄膜不要檫傷和污染。若試樣表面落有灰塵，可用鏡頭紙輕輕檫去，若有污濁，影響組織觀察，則需磨一道細砂紙，再經拋光浸蝕即可。

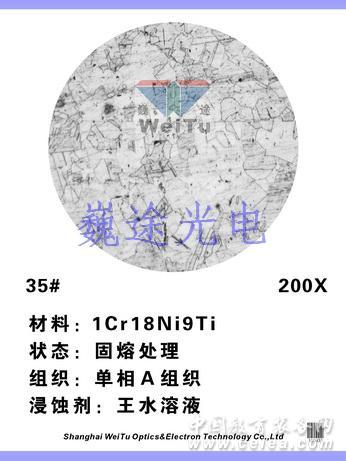

金相組織圖譜
本圖譜根據常用教科書和金相實驗室實驗的需要，選取了常用的金相組織72幅，作為初學者入門的鎖匙。計Fe-Fe3C相圖10幅。“C”曲線6幅，45鋼T12鋼熱處理組織11幅，合金鋼組織11幅，表面處理組織3幅，鑄鐵13幅，有色金屬12幅，鋼的缺陷及其他組織6幅，另外，編入電子金相10幅，以利更進一步加深對金相組織的了解。
觀察檢驗金相組織必須明確一些基本前提條件，這就是：
材料的成份，不同種的金屬，組織是不同的，就是同種材料，其合金成分不同，組織也各異。所以檢驗組織，標明材料成份是首要條件。
工藝狀態。當合金成分一定后，其生產工藝狀態對合金的組織變化影響很大，不同的工藝狀態，獲得不同的組織形態。鑄造、鍛軋、熱處理都表現出不同的組織形態。同是熱處理，其加熱溫度、冷卻方法速度的不同，也獲得不同的組織。這里，列舉最常用的45鋼展現它的9種不同的熱處理狀態，表現出了9種不同的組織形態和性能。因此檢驗金相試樣，必須明確工藝狀態，保存金相照片也必須寫明材料狀態。
浸蝕劑。金相試樣的浸蝕，直接影響組織形態色澤。通常所用的化學浸法，所呈現的組織是黑白襯度。浸蝕劑不同，色澤形態也截然不同。例如：T12鋼的平衡組織是網絡狀的Fe3C2與P。用4%硝酸酒精溶液侵蝕，F(xiàn)e3C2為白色，若改用苦味酸堿性溶液浸蝕，F(xiàn)e3C2為黑色了，所以觀察金相組織，標明浸蝕劑，也是必須的依據。
放大倍數。在顯微鏡下觀察試樣，對組織形態粗細有很大的影響，例如T8鋼的平衡組織P，在中倍放大下觀察，白色F與黑色Fe3C，呈層狀相間排列；若在低倍下觀察，由于受物鏡分辨率的限制，其層片狀模糊不清而成S了；若用高倍油鏡放大到1500X以上，滲碳體將變?yōu)榘咨褚睬逦梢娏耍梢姡治鼋鹣嘟M織，放大倍數也是不可缺少的條件。
此外，分析金相圖譜，可用明視場或暗視場，或偏光或相陳，通常金相組織的觀察，攝影都是在明視場獲得，金相照片一般都不標明，若用暗場、偏光、相陳等攝得的照片，都必須特別注明。 |
|
