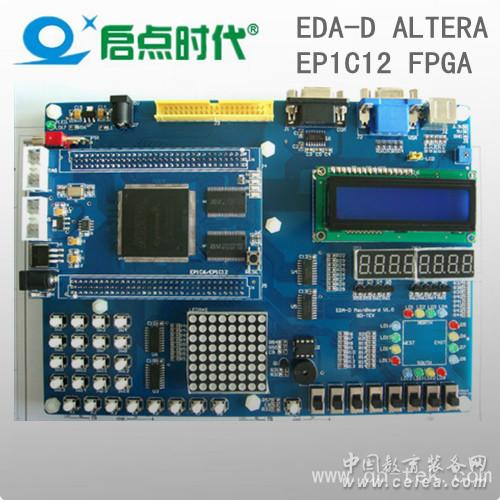

EDA-D EP1C12開發板altera fpga
|
 |
產品型號：EDA-D EP1C12
產品代碼：qdsdep1c12board
產品價格：0
產品編碼：ep1c12
計量單位：套
折 扣 率： 0
最后更新：2014-08-14
關 注 度：5334
生產企業：深圳市啟點時代科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹產品特點：
EDA-D系列是深圳市啟點時代科技有限公司針對電子競賽、IP驗證、FPGA教學和開發設計的一系列開發板，該系列開發板分為核心板和底板設計，核心板配備了兩片大容量SARM芯片，核心板和底板可以分離，核心板可以獨立運行，底板設計了大量實驗資源，對于實驗驗證和開發測試都非常有用，配合豐富的實驗例程和詳細的實驗指導，用戶可以在盡可能短的時間內掌握基本的CPLD和FPGA設計方法和思路，所有配套實驗均提供源代碼和工程文件，用戶可以直接使用該代碼或者修改后用于自己的設計開發中。
所有底板的器件均分配了獨立的IO，不存在IO復用，用戶可以同時使用底板的全部資源！
EDA-D EP1C12開發板標配USB下載線！點擊可以查看USB下載線的相關信息。
針對CPLD/FPGA入門較難的特點，實驗代碼在設計上由淺入深，從最基本的基礎邏輯門開始，盡量避免一開始就羅列一堆代碼，代碼設計注重思路與基礎，每個實驗源碼均有功能說明、管腳分配和驗證說明，部分綜合性實驗例程有設計思路分析。
EDA-D系列之EP1C12主芯片采用Altera公司的Cyclone系列之EP1C12Q240芯片，配置芯片為EPCS4。
核心板有獨立四路LED和一個復位按鍵，在核心板單獨使用或者將核心板插在用戶自行設計的底板上使用時可以通過這些簡單的接口電路驗證程序是否正常或者作為調試時的輸出信息。
底板16路LED分為四組，每組紅黃綠藍各一個，可以很方便直觀的模擬交通燈和進行多花樣彩燈設計，也可以用于邏輯驗證，直觀明了，富有樂趣，在快樂中學習硬件設計與編程。
底板可以引出3.3V和5.0V的電源。
核心芯片主要參數：等效邏輯門數：約30萬門級； LE:12060；最大用戶I/O:173；Total RAM bits:239616；PLL:2個
核心板配備了兩片大容量SRAM芯片，單片容量為256K*16位，可以根據需要升級至兩片512K*16位，帶四個LED指示燈和復位按鍵，核心板可以作為最小系統單獨使用或者嵌入到其它產品使用
硬件資源：
1、 主芯片Altera Cyclone 系列之EP1C12Q240，SRAM芯片為兩片IS61LV25616，可以根據需要升級至兩片IS61LV51216
2、 FPGA配置芯片：EPCS4，容量4Mb
3、 50MHz有源晶振
4、 提供AS、JTAG兩種下載模式
5、 核心板提供獨立四路LED和一個復位按鍵
6、 16路LED【紅黃綠藍四色】
7、 8位數碼管
8、 板載1602字符液晶，液晶對比度可以調節
9、 八個撥碼開關
10、4*4矩陣按鍵
11、一個8*8LED點陣
12、八個獨立按鍵
13、IIC 芯片 24C02【EEPROM】
14、一個蜂鳴器
15、一個RS232串口
16、一個復位按鍵
17、PS2接口
18、VGA接口
14、內正外負5V電源接口
19、擴展接口
基礎實驗：
1、基礎門電路
2、雙向門電路
3、三態門電路
4、組合門電路
5、數據比較器
6、數據分配器
7、數據選擇器
8、D觸發器
9、計數器
10、優先編碼器
11、二進制轉化為十進制
12、移位寄存器
13、加法器
14、減法器
15、乘法器
16、除法器
17、簡單狀態機
通過這些基礎實驗可以輕松自行擴展，掌握最基本的邏輯設計和驗證方法
硬件接口實驗：
1、流水燈實驗 1.1流水燈實驗 1.2 花樣彩燈控制 1.3 核心板LED實驗
2、數碼管實驗 2.1 數碼管顯示0-7 2.2數碼管計數實驗
3、LED點陣實驗 3.1點陣顯示測試 3.2 點陣顯示數字0-9 3.3 點陣顯示字母 www.qd-tek.com
4、八位獨立按鍵測試
5、矩陣按鍵實現
6、撥碼開關實驗
7、蜂鳴器實驗
8、串口通訊實驗
9、I2C總線測試
10、PS2接口測試
11、VGA測試
12、LCD顯示實驗
13、SRAM讀寫實驗
通過這些實驗熟悉硬件控制方法，進一步掌握邏輯設計和驗證方法
綜合實驗：
1、數字跑表
2、數字時鐘
3、交通信號燈控制實驗
4、花樣流水燈實驗
5、PS2鍵盤輸入到LCD1602顯示實驗
6、I2C芯片24C02讀寫實驗
邏輯分析儀實驗：
掌握內嵌的SignalTap邏輯分析儀使用方法
產品設計細節：
8*8LED點陣，相關的實驗有點陣掃描，點陣循環移動輸出文字“www.qd-tk.com”等
PS2、VGA、COM口，相關配套實驗有PS2鍵盤輸出到1602液晶、VGA輸出圖像，串口通信等
VGA、PS2、COM側視圖
4*4矩陣按鍵與8位獨立按鍵
矩陣按鍵與獨立按鍵側視圖
八位撥動按鍵，可以當做撥碼開關使用
底板與核心板接口采用兩個96針的接口，接口間距為2.54mm標準，易與萬能板互相連接，分別安裝一個公座和一個母座，可以防止核心板不小心插反
外部輸入為內正外負5V電源，黃色40針座子為擴展接口，用戶可以通過此接口自行擴展實驗
1602字符液晶和8位數碼管，1602液晶有獨立的對比度調節旋鈕和獨立的電源跳線，不同的液晶需要不同的對比度調節電阻，用戶可以通過旋轉該調節電阻來使液晶看起來更清晰
16路獨立的LED燈，按紅黃綠藍四組排列，可以進行豐富多彩的彩燈控制或者狀態指示
程序運行實例：
上圖為FPGA控制VGA輸出彩條和文字圖像的實驗照片，用戶可以根據上述例子深入學習FPGA控制VGA輸出的方法，實現更高級的應用如液晶屏幕測試，大屏幕多像素的控制等！
銷售清單：
1、EDA-D 實驗主板 一塊
2、EP1C12核心板 一塊
3、配套DVD光盤 一張(含開發手冊、板子原理圖、常用EDA軟件)
4、串口線 一條
5、USB-Blaster 下載線（含USB電纜和10針JTAG排線） 一套
6、1602 LCD液晶屏一個
7、內正外負5V電源 一個
8、質保卡一張
質保和技術支持：3個月保換，一年免費維修
