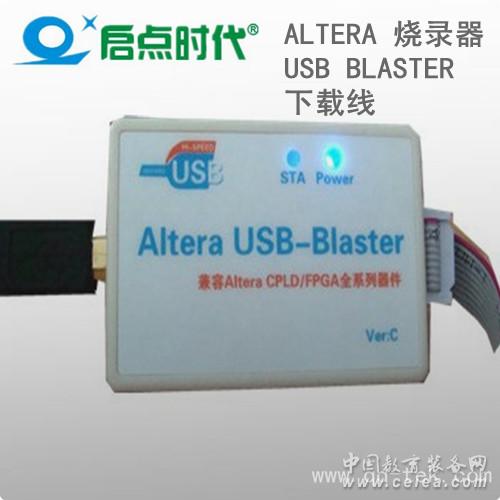

產品詳細介紹一、USB Blaster下載電纜性能特點
1．支持1.8V、2.5V、3.3V 和5.0V 應用系統
2．支持SignalTap II 嵌入式邏輯分析儀功能
3．支持ALTERA 公司全系列CPLD/FPGA器件
CPLD：MAX3000、MAX7000、MAX9000 、MAX II、 MAX V 等
FPGA：Stratix、Stratix II、Stratix III、Cyclone、Cyclone II、Cyclone III、Cyclone IV、ACEX 1K、APEX 20K 和FLEX 10K等
主動串行配置器件：EPCS1、EPCS4、EPCS16、EPCS64等，支持通過JTAG鏈下載AS配置芯片
增強配置器件：EPC1、EPC4 等。
4．支持三種下載模式(AS、PS和JTAG)，具有Verify 和 Blank check功能！
JTAG 下載模式 ：Cyclone、Cyclone II、Cyclone III、Cyclone IV、Stratix II、Stratix III、Flex10K、Acex1K、Max7000 和Max3000測試時采用
主動串行（AS）模式：EPCS1 和EPCS4、EPCS16、EPCS64
被動串行（PS）模式：Stratix 和Stratix GX測試時采用
5．支持與Nios II 嵌入式軟核處理器的通信和在系統調試
6．速度快
下載FPGA 配置程序是ByteblasterII 的6 倍。在一些速度要求高的應用場合下仍可使用SignalTap II 嵌入式邏輯分析儀進行實時分析。調試Nios II處理器時同樣可以處理一些實時應用。
當使用ByteblasterII電纜調試SignalTap II嵌入式邏輯分析儀和Nios II嵌入式軟核處理器時，如果數據交換的速率太快，都不可避免地出現死機。此時使用USB Blaster則可有效地避免死機現象發生。
7．使用方便
只有要USB 口的計算機都能使用USB Blaster。不象ByteblasterII 那樣要求計算機帶有并口。
目前許多筆記本電腦，甚至臺式機都不再配備并口，此時ByteblasterII 將無法使用。
二、接頭引腳排布
10Pin排線紅色線或者接頭上標了“▼”的那端為第一腳，引腳分布關系如下：
② ④ ⑥ ⑧ ⑩
① ③ ⑤ ⑦ ⑨
IDC10接頭引腳排布
三、接口定義
下表為JTAG模式接口定義：
①TCK ②GND
③TDO ④VCC
⑤TMS ⑥NC
⑦NC ⑧NC
⑨TDI ⑩GND
下表AS模式接口定義：
①DCLK ②GND
③CONF_DONE ④VCC
⑤nCONFIG ⑥nCE
⑦DATAOUT ⑧nCS
⑨ASDL ⑩GND
銷售清單：
1、Altera USB-Blaster下載電纜 一個
2、USB連接線 一條
3、10Pin連接線[20cm長] 一條
應用于EDA系列開發板：
質量保證，一個月內產品有任何問題無條件退換！一年免費保修！
備大量現貨，需訂購請速聯絡！批量價格優惠，歡迎交流洽談！
